Разборка HP Elitebook 840 G1

Это руководство выполняет полную разборку HP Elitebook 840 G1, за исключением ЖК-экрана.

Шаг 1

Для разборки вам нужно иметь возможность видеть защёлку и винты.

Шаг 2

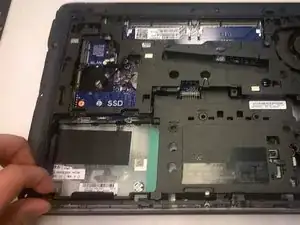

Нижняя крышка затем сдвинется вниз по направлению к нижней части изображения и может быть снята.

Шаг 3

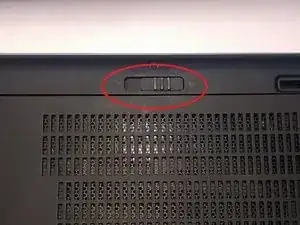

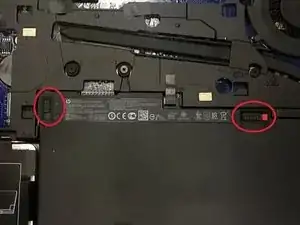

Одна из защёлок с пружиной и её необходимо удерживать в разблокированном положении.

Шаг 4

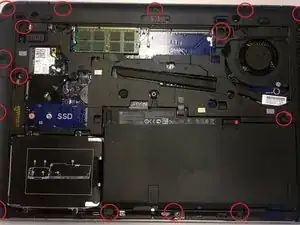

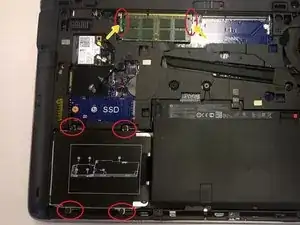

Жёсткий диск фиксируется четырьмя винтами с крестообразной шлицевой головкой, а модуль оперативной памяти закреплён двумя пружинными защёлками.

Пружинные защёлки модуля ОЗУ нужно просто отжать от модуля — модуль поднимется и его можно будет вытащить, сдвинув в сторону.

Шаг 5

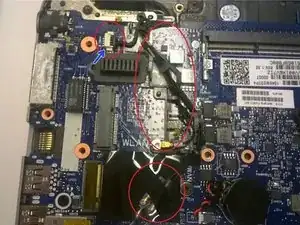

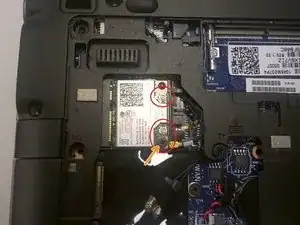

Два красных круга указывают места подключения антенн. Они просто отщёлкиваются вверх.

Плата затем фиксируется одним винтом.

Шаг 6

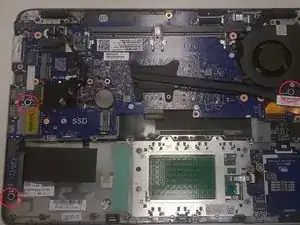

Также есть винт в правом нижнем углу, который не показан на фото.

Шаг 7

Два винта имеют пружинную фиксацию и не выкручиваются полностью. Их нужно лишь ослабить.

Рядом с вентилятором есть зазор (обведён красным), достаточный для того, чтобы отвёрткой поддеть клавиатуру. Просто нажмите вниз.

Возможно, удобнее будет открыть корпус и поставить его на бок перед поддеванием клавиатуры.

Шаг 8

Следует поднять верхний край и сдвинуть клавиатуру вверх.

Шаг 9

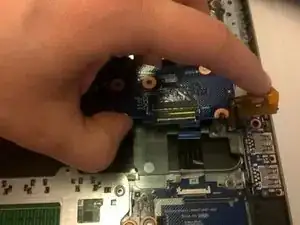

Кабель слева можно отсоединить либо от клавиатуры, либо от системной платы.

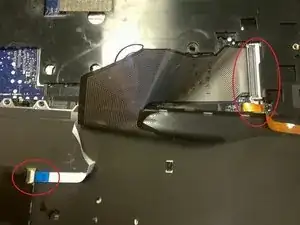

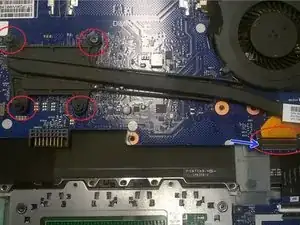

Плоские ленточные кабели фиксируются в разъёмах маленькой пластиковый защёлкой. Эти защёлки поднимаются, и кабель выскальзывает.

Шаг 10

Один находится слева, и один справа. Оба частично показаны, но были обрезаны при кадрировании изображения.

Шаг 11

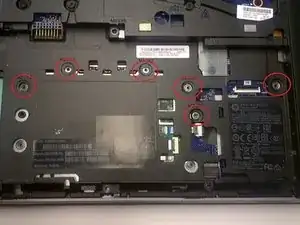

Это винты с крестообразной шлицевой головкой, они обведены красным.

Шаг 12

Мне легче всего поддеть с нижнего левого края.

Шаг 13

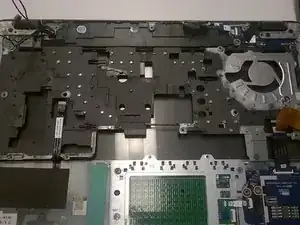

Если вы ремонтируете устройство с повреждениями от пользователя, это отличное место для проверки на следы пролива жидкости.

Вы заметите, что верхняя часть этого устройства имеет следы пролива на системной плате, динамиках и верхней крышке.

Шаг 14

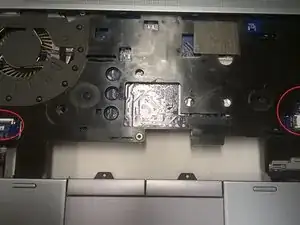

Они обведены красным.

Шаг 15

Рекомендую снять ленты и пластиковые защитные элементы (обведённые внизу) и положить их в безопасное место. Ленты трудно заменить, если они повреждены или помяты.

Разъём в левом верхнем углу на самом деле предназначен для динамиков, а не для беспроводной карты, но он зажимаeт антенные кабели в их пластиковом направляющем элементе.

Шаг 16

Вентилятор также фиксируется винтом в правом нижнем углу. Он частично обрезан на изображении.

Шаг 17

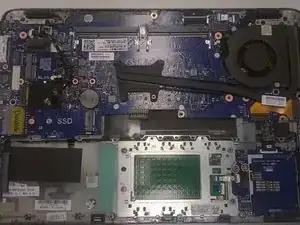

Ленточный кабель полностью снимать не нужно. Достаточно освободить левую сторону, чтобы извлечь системную плату.

Шаг 18

Если вы чувствуете сопротивление, дважды проверьте, что все кабели и винты удалены или отключены.

Шаг 19

Кабель в левом нижнем углу подключён к сканеру отпечатков пальцев, тогда как кабели справа принадлежат считывателю Smart Card.

Плату питания в верхнем левом углу также можно снять, но обычно её не заменяют, а два петлевых шарнира можно ослабить, чтобы снять сборку ЖК-экрана с этой верхней крышки.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.
