Замена материнской платы HP Elitebook 840 G1

Работа с устройством при включенном питании может привести к поражению электрическим током. Перед началом работы убедитесь, что устройство выключено и отключено от сети.

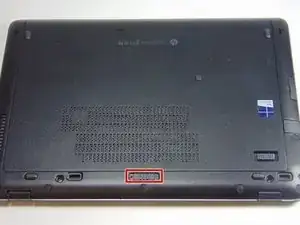

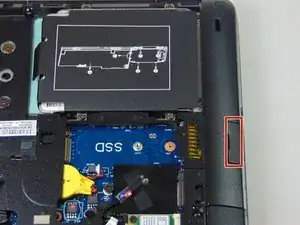

Сдвиньте защелку вправо, в сторону от значка замка.

Сдвиньте крышку в сторону от защелки, чтобы снять её.

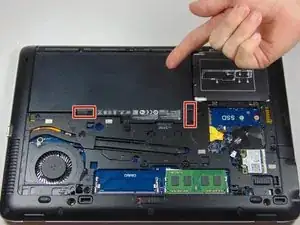

После снятия крышки станут видны аккумулятор и две защелки, удерживающие его на месте.

Две защелки необходимо потянуть назад, одна из них пружинная и должна удерживаться в отведенном положении для извлечения аккумулятора.

Аккумулятор должен легко подниматься и извлекаться.

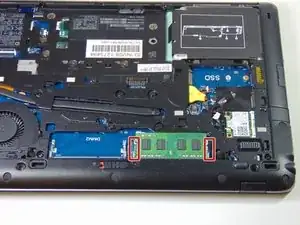

Определите расположение оперативной памяти и рычажков, которые будут использоваться на следующем шаге.

При работе с компьютером всегда используйте антистатический браслет.

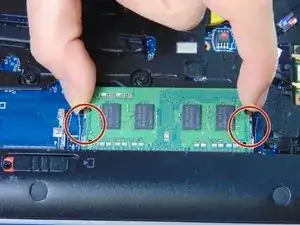

Отведите в стороны два рычажка по краям планки оперативной памяти — это позволит извлечь её.

При обращении с модулем памяти будьте осторожны, чтобы не касаться микросхем памяти на плате. Прикосновение к ним может повредить или уничтожить память.

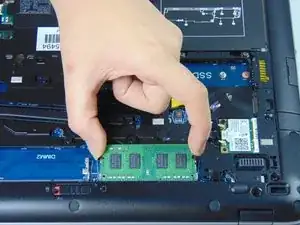

Осторожно потяните планку памяти вверх и наружу, после того как рычажки будут отведены в стороны.

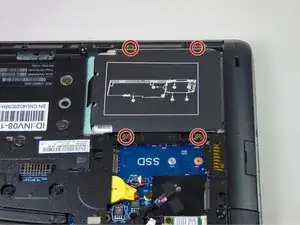

Ослабьте четыре винта Phillips, крепящих жесткий диск.

Эти винты останутся внутри пластикового кронштейна жесткого диска.

Возьмитесь за язычок на пластиковом корпусе жесткого диска и вытяните его в сторону.

Перед выполнением этого шага убедитесь, что все винты полностью ослаблены и больше не соединяются снизу.

Извлеките жесткий диск форм-фактора 2,5" из пластикового кронштейна.

Чтобы извлечь вентилятор и радиатор, сначала необходимо снять пластиковую крышку.

Выкрутите восемь винтов Phillips 2 мм №1.

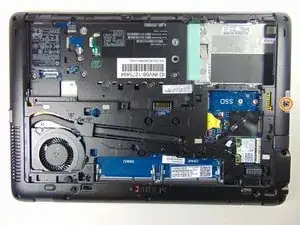

Извлеките карту памяти SD, выдвинув её наружу.

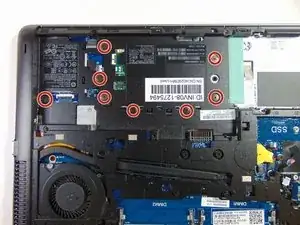

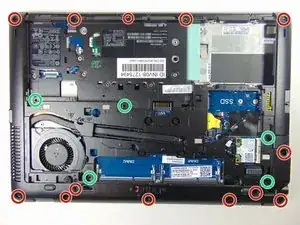

Выкрутите тринадцать винтов Torx T8 длиной 6 мм.

Некоторые винты закрыты пластиковыми заглушками, которые необходимо поддеть и удалить перед выкручиванием винтов.

Выкрутите пять винтов Torx M2,5x5.

Выкрутите один винт Phillips №1 длиной 7 мм.

Ослабьте два винта Phillips №1. Эти винты останутся в устройстве.

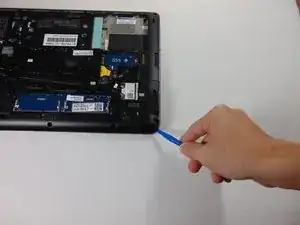

Пользуясь пластиковыми инструментами, снимите пластиковую крышку, начиная с одного из углов, поддевая её вверх.

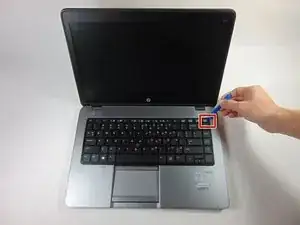

Пользуясь пластиковыми инструментами, снимите клавиатуру, начиная с одного из верхних углов. Необходимо приподнять верхний край, а затем вынуть клавиатуру, сдвинув её к экрану.

После снятия клавиатуры отсоедините ленточные кабели, соединяющие её с ноутбуком, отжав маленький рычажок и вытянув кабель.

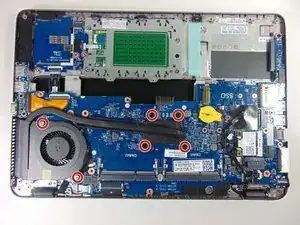

Ослабьте шесть винтов Phillips №1. Эти винты останутся внутри радиатора.

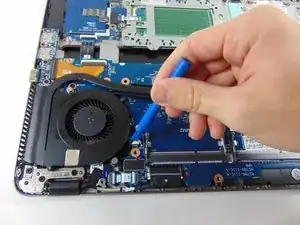

Пользуясь пластиковыми инструментами, удалите ленту, закрывающую провода, соединяющие вентилятор с материнской платой.

Отключите вентилятор, вытянув провод.

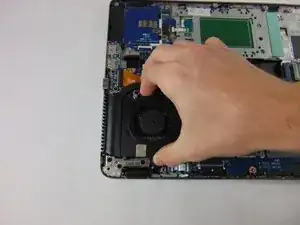

Извлеките вентилятор, подняв и выдвинув его в сторону.

Извлеките радиатор, подняв и выдвинув его в сторону.

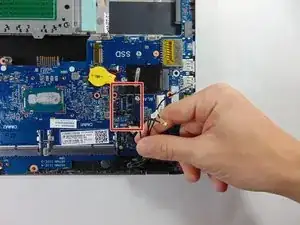

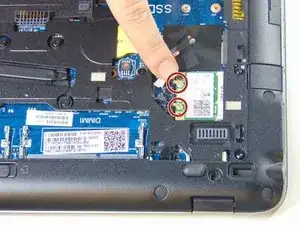

Отсоедините два антенных кабеля.

Они помечены как 1 и 2 и при сборке должны быть подключены к тем же разъемам.

Выкрутите один винт Phillips №1 длиной 3 мм, крепящий беспроводную плату.

Выкрутите три винта Phillips №1 длиной 4 мм.

Выкрутите один винт Phillips №1 длиной 2 мм.

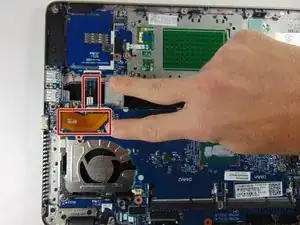

Отсоедините оба отмеченных ленточных кабеля.

Перед снятием кабеля отогните маленькие черные фиксаторы, удерживающие его.

Подденьте серый пластиковый фиксатор в сторону от оранжевого, чтобы освободить его.

Повторите это с прозрачным пластиковым фиксатором.

Отключите кабели, убрав ленту и извлекая их из-под пластика.

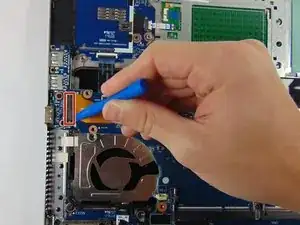

Отсоедините ленточный кабель, подключённый к материнской плате.

Перед извлечением кабеля отогните небольшую белую защёлку, фиксирующую его.

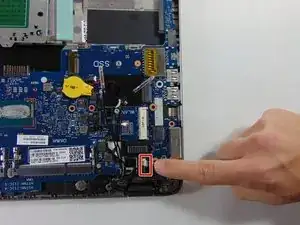

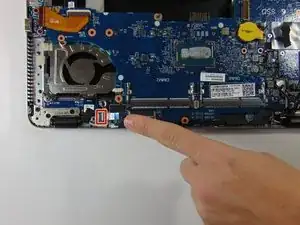

Отключите пластиковый разъём.

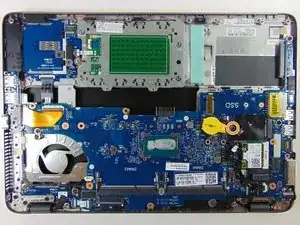

Удалите чёрную ленту у края материнской платы.

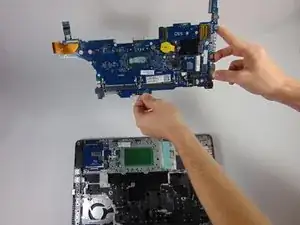

Теперь материнскую плату можно легко поднять; если возникает препятствие, перед продолжением убедитесь, что все соединения разъединены.

При сборке убедитесь, что под материнской платой ничего не застряло.
