Замена материнской платы Compaq Presario v2000

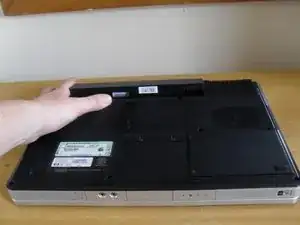

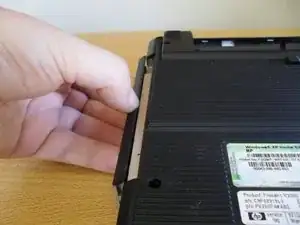

Начните с извлечения аккумулятора

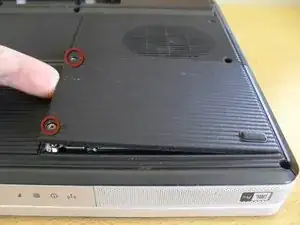

Ослабьте два винта крышки отсека жёсткого диска

Винты останутся в крышке

Снимите крышку, затем потяните за ярлык вверх, чтобы извлечь жёсткий диск

Ослабьте два винта крышки ОЗУ и снимите её

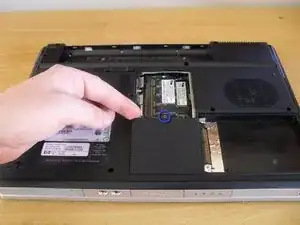

Ослабьте один винт крышки беспроводной карты и снимите её

Эти винты останутся в своих крышках

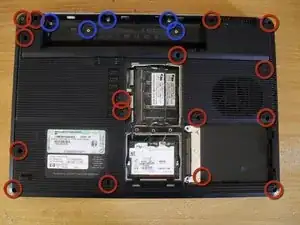

Снимите 16 винтов с нижней крышки (тёмные винты, 6 мм)

Снимите 5 винтов внутри отсека для аккумулятора (серебристые винты, 4 мм)

Используя маленькую плоскую отвертку, отожмите коннекторы антенн беспроводной связи от беспроводной карты

Коннекторы беспроводной связи легко повреждаются. Поднимайте коннекторы строго вверх. При сборке выровняйте их и нажмите строго вниз

Освободите кабели от нижней части корпуса

Выньте DVD-привод, сдвинув его

Переверните ноутбук и откройте дисплей, чтобы начать снятие клавиатуры

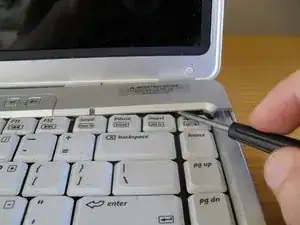

Подденьте плоской маленькой отверткой пластиковую панель между клавишами Insert и Delete и снимите панель кнопочной платы

Снимите четыре винта клавиатуры (тёмные винты, 4 мм)

Поднимите клавиатуру, но учтите, что под ней остаётся кабель, который нужно снять

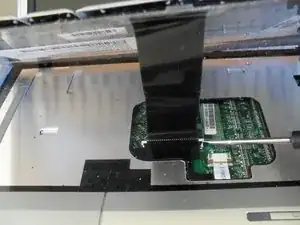

Ослабьте разъём кабеля клавиатуры и извлеките клавиатуру

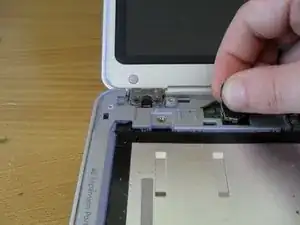

Снимите разъём кабеля дисплея, поднимая его строго вверх

Освободите кабели антенн беспроводной связи от верхней крышки

Снимите четыре винта дисплея (тёмные винты, 5 мм). Поднимите дисплей и снимите его

Используйте плоскую отвертку, чтобы ослабить разъём кабеля тачпада

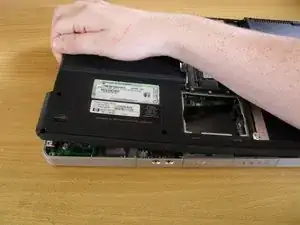

Переверните ноутбук и возьмитесь за нижнюю крышку в месте, где был DVD-привод

Снимите нижнюю крышку

Снимите два винта платы s-video/USB (серебристые винты, 4 мм)

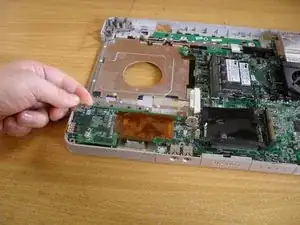

Поднимите плату с правой стороны

Разъём этой платы находится под правой стороной. При сборке убедитесь, что разъём плотно подсоединён

Отсоедините кабель динамика и извлеките модуль динамика

Используйте плоскую отвертку, чтобы ослабить разъём кнопочной платы

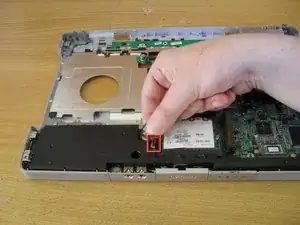

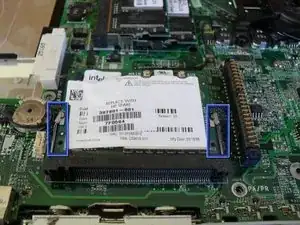

Отожмите два крепления беспроводной карты, чтобы извлечь беспроводную карту

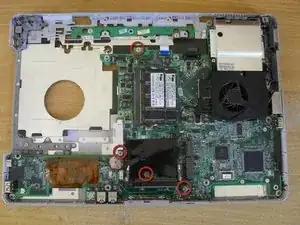

Снимите четыре винта, удерживающие материнскую плату (серебристые винты, 4 мм)

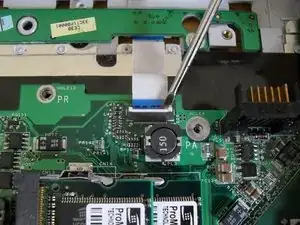

Отверстия под винты помечены "PA/PR" или "PR". При сборке не ставьте винт в отверстие, помеченное "PA"

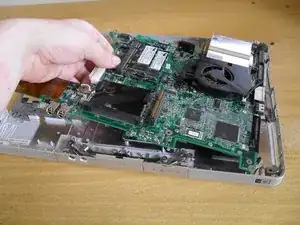

Сначала снимите левую часть материнской платы. Возможно, потребуется слегка выгнуть корпус, чтобы освободить разъёмы FireWire и USB от корпуса

Затем потяните за середину платы, поднимая под углом, чтобы освободить передние аудиоразъёмы от корпуса

Отведите плату от правой стороны корпуса

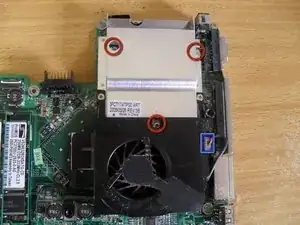

Снимите три винта, удерживающие радиатор на материнской плате (серебристые винты, 4 мм)

Отсоедините разъём вентилятора радиатора

Снимите радиатор с платы

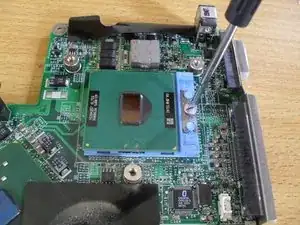

Используйте плоскую отвертку, чтобы повернуть фиксатор процессора и извлечь процессор
