Замена процессора Lenovo Thinkpad T430

Положите ноутбук так, чтобы его нижняя часть была обращена вверх.

Сдвиньте фиксатор батареи вправо.

Осторожно выньте батарею из корпуса устройства.

Отверткой Phillips #000 отвинтите два винта, удерживающих крышку отсека оперативной памяти.

Снимите заднюю панель.

Отверткой Phillips #000 снимите два винта в средней панели.

Переверните ноутбук и откройте крышку.

Нажмите на клавиатуру вперед от пробела, одновременно приподнимая клавиатуру.

Осторожно отключите лентовый кабель.

Сильная тянущая нагрузка на лентовый кабель может повредить устройство. Убедитесь, что лентовый кабель отключён перед окончательным снятием клавиатуры.

Вернувшись к нижней части устройства, снимите шесть винтов, удерживающих панель под руками.

Перейдите к передней части устройства и снимите два винта, удерживающие панель под руками.

Поставьте устройство перед собой верхней частью и наклоните его под углом 45 градусов, чтобы получить доступ к защёлкам, удерживающим панель под руками.

Используя лопаточку, аккуратно отстегните панель под руками от корпуса устройства.

Начиная от петли устройства, осторожно поднимите панель под руками от корпуса. Перед полным снятием панели отсоедините лентовую перемычку под тачпадом.

Сильное натяжение лентовой перемычки может повредить устройство. Полностью отключите лентовую перемычку под клавиатурой перед отделением панели под руками от устройства.

Вернитесь к передней части устройства.

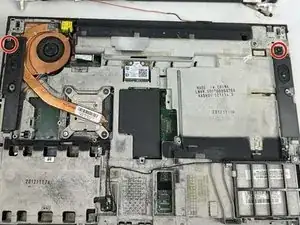

Снимите винты, удерживающие динамики слева и справа.

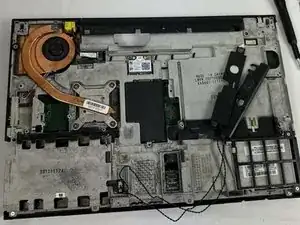

Поднимите динамики из корпуса устройства.

Снимите четыре винта, удерживающие радиатор.

Отключите кабель вентилятора.

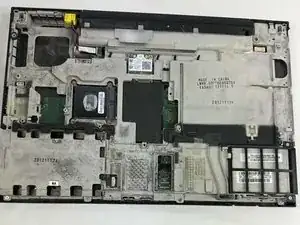

Осторожно поднимите радиатор из корпуса устройства.

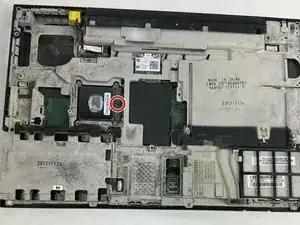

Поверните винт, фиксирующий процессор, в положение разблокировки, отмеченное символом открытого замка.

Аккуратно извлеките процессор из устройства.

Прикасание к контактам процессора может повредить устройство. Будьте осторожны при извлечении процессора и храните его в безопасном месте.
