Замена динамиков Lenovo Thinkpad T410i
Это руководство объяснит, как снять встроенные динамики, когда они начинают работать с перебоями или полностью перестают отвечать.
Примечания к руководству
- Перед снятием верхней пластиковой крышки необходимо удалить клавиатуру.
- При отсоединении узла клавиатуры от ноутбука учитывайте незаметный ленточный кабель, который нужно отсоединить.
- Тачпад, как и клавиатура, имеет ленточный кабель, который нужно отсоединить при подъёме крышки от корпуса ноутбука.
Шаг 1
Извлеките аккумулятор.
К сожалению, аккумулятор не показан на фотографиях, поскольку наше устройство не было укомплектовано аккумулятором во время создания этого руководства.
Шаг 2
Ослабьте (не снимайте) винт 14,0 мм в крышке слота DIMM крестовой отвёрткой #2.
Шаг 3
Подденьте верхние левые крышки клавиш пластиковой лопаткой.
Шаг 4
Подденьте пластиковые защёлки вокруг клавиатуры пластиковой лопаткой, одновременно поднимая её монтажной лопаткой.
Убедитесь, что все 5 защёлок ослаблены спереди клавиатуры перед её снятием.
Шаг 5
Медленно приподнимите клавиатуру от ноутбука. Короткий ленточный кабель нужно отсоединить прежде, чем клавиатура полностью освободится.
Снимите клавиатуру с устройства.
Шаг 6

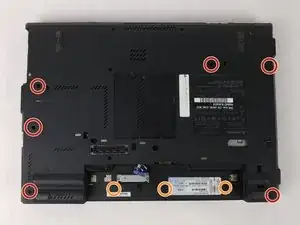

Снимите шесть винтов 14,0 мм крестовой отвёрткой #0.
Снимите три винта 3,0 мм крестовой отвёрткой #0.
Шаг 7

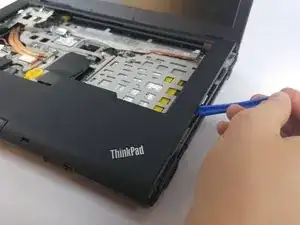

Отщелкните верхнюю крышку пластиковой лопаткой, следя за тем, чтобы защёлки не вернулись на место.
Шаг 8
Снимите верхнюю панель с устройства.
Поднимайте панель медленно, чтобы не повредить оранжевый ленточный кабель.
Шаг 9

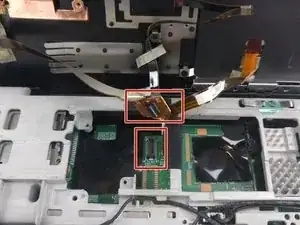

Отсоедините ленточный кабель, как показано на изображении.
Шаг 10

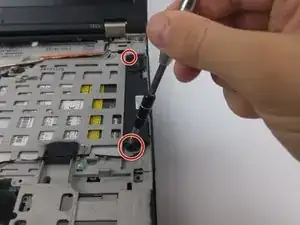

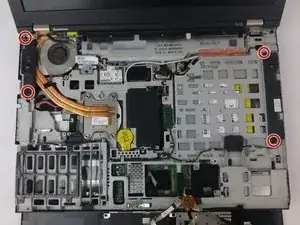

Снимите четыре винта 3,0 мм крестовой отвёрткой #0.
Шаг 11

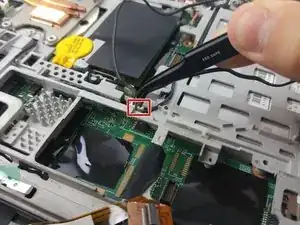

Используя пинцет для точных работ, отсоедините провод динамика от разъёма.
Извлеките динамик из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
