Замена подставки для ладоней/сенсорной панели HP Compaq Presario V3000

Убедитесь, что ноутбук выключен. Аккуратно переверните его и положите на ровную поверхность.

Аккумулятор может быть тёплым или даже горячим на ощупь.

Найдите фиксатор извлечения аккумулятора EJECT.

Крепко удерживайте ноутбук за боковую сторону и большим пальцем нажмите на фиксатор в сторону ВНЕШНЕГО края устройства.

При нажатии фиксатора до упора аккумулятор немного приподнимется.

При установке нового аккумулятора НЕ нужно перемещать фиксатор. После установки аккумулятора защёлкните его на место, и фиксатор вернётся в исходное положение.

Вытяните аккумулятор вверх и на себя, чтобы извлечь его из корпуса ноутбука.

После извлечения аккумулятора вы сможете посмотреть на этикетке номер заменяемой детали.

Номер детали потребуется при покупке нового аккумулятора.

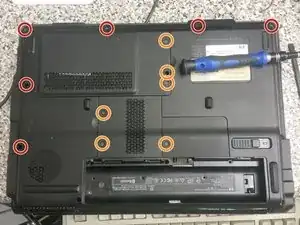

Используйте крестовую отвёртку №00, чтобы выкрутить все выделенные кружками винты. Надавливайте умеренно, чтобы не повредить шлицы винтов.

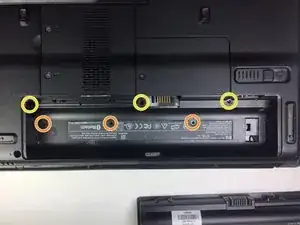

Три винта, выделенные красным, имеют длину 9 мм и крестовую головку №00.

Три винта, выделенные оранжевым, имеют длину 5 мм и крестовую головку №00.

Три винта, выделенные жёлтым, имеют длину 6 мм и крестовую головку №00.

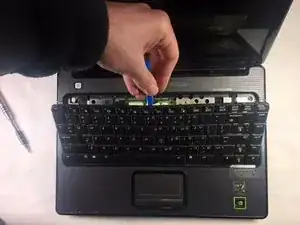

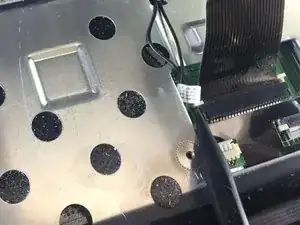

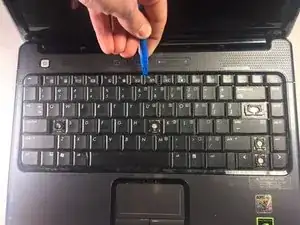

Аккуратно вставьте резиновую лопатку под край клавиатуры.

Поднимите клавиатуру вверх, чтобы отсоединить её от верхней части корпуса.

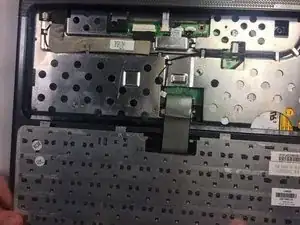

Переверните клавиатуру. Возможно, удобнее будет приподнять её, чтобы отсоединить шлейф.

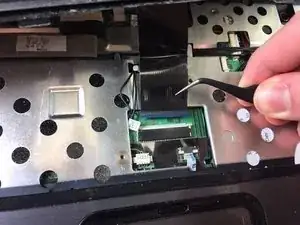

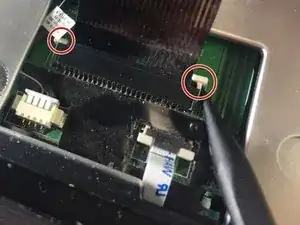

Используйте пластиковую лопатку, чтобы открыть два белых подвижных разъёма, расположенных слева и справа, аккуратно сдвинув их наружу.

После открытия белых подвижных разъёмов аккуратно возьмитесь за кабель разъёма питания и вытяните его.

Он должен легко извлекаться; не применяйте усилия.

Отсоедините кабели кнопки носителя и кнопки питания от материнской платы.

Потяните за края крышки кнопки питания, чтобы снять её.

Выкрутите шесть винтов, крепящих подставку для ладоней к основанию.

Снимите все три крышки и винт, крепящий оптический привод. Вытяните оптический привод.

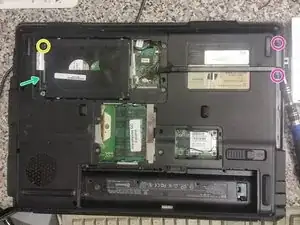

Выкрутите один винт, крепящий кассету жёсткого диска.

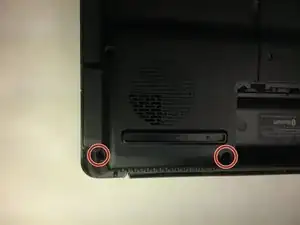

Выкрутите два винта из мест крепления оптического привода.

Извлеките кассету жёсткого диска из ноутбука.

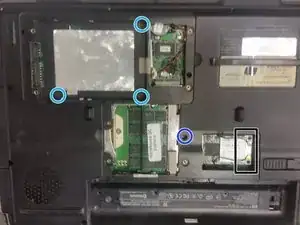

Выкрутите три винта, находившиеся под кассетой жёсткого диска.

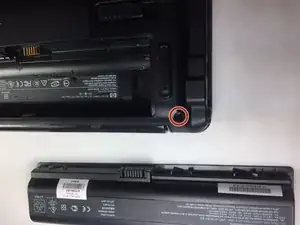

Выкрутите последний оставшийся винт, который крепит подставку для ладоней снизу.

Также отключите антенны беспроводной связи от сетевой карты и извлеките саму карту.

Выкрутите последний оставшийся винт, фиксирующий подставку для ладоней.

Отключите все кабели от материнской платы и извлеките их из фиксаторов.

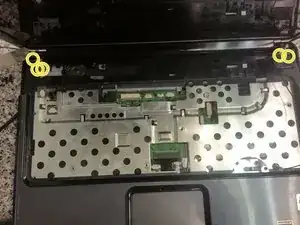

Выкрутите пять винтов, крепящих сборку экрана. Следите за тем, чтобы поддерживать сборку ЖК-экрана во время выкручивания. Приподнимите её и отложите в сторону.

Используйте лопатку вдоль задней части компьютера, чтобы полностью отделить подставку для ладоней от основания. Приподнимите подставку.
