Разборка HP Compaq Presario CQ56-110US

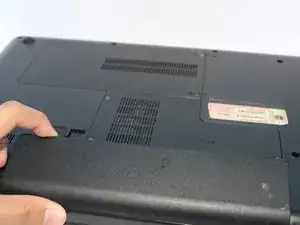

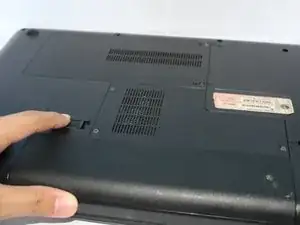

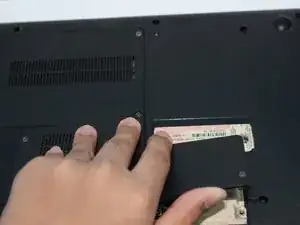

Снимите аккумулятор, сдвинув защёлку

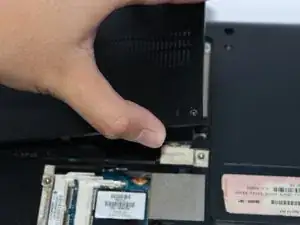

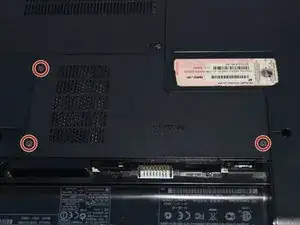

Выкрутите 3 винта крышки модуля ОЗУ и поднимите крышку

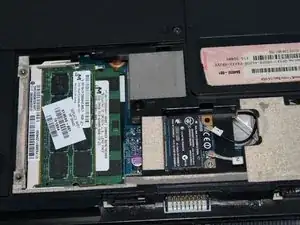

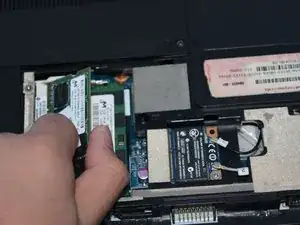

Извлеките планку ОЗУ, отведя фиксаторы в стороны

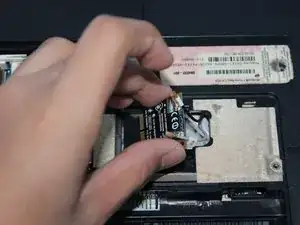

Снимите карту Wi‑Fi и отсоедините её антенные провода

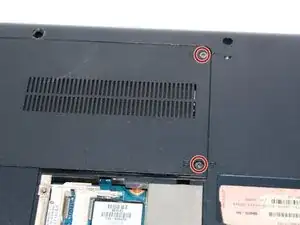

Выведите 2 винта крышки жёсткого диска и поднимите крышку

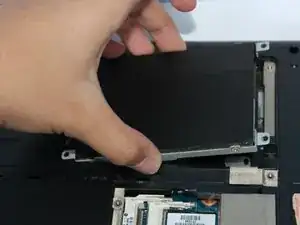

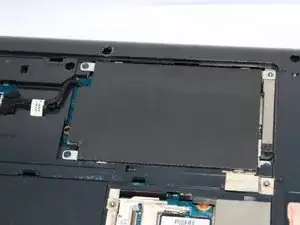

Выверните 3 винта крепления жёсткого диска

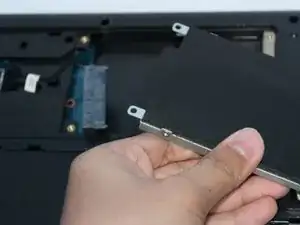

Отсоедините SATA‑кабель от жёсткого диска и от материнской платы

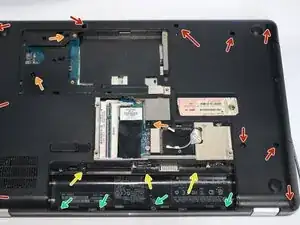

Удалите 10 винтов с корпуса ноутбука

Удалите 3 винта 2.5 x 6.5 с корпуса ноутбука

Удалите 3 винта 2.5 x 5 с корпуса ноутбука

Удалите 4 винта 2.5 x 3 с корпуса ноутбука

*На фото часть винтов не показана из‑за ограничений обрезки

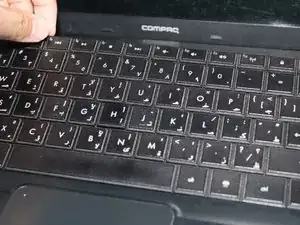

Положите руки на верхние углы и приложите небольшое усилие

Осторожно: под панелью находится ленточный кабель — убедитесь, что он отсоединён

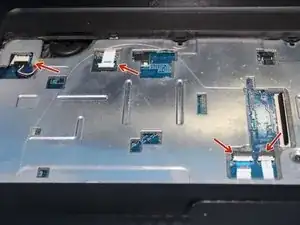

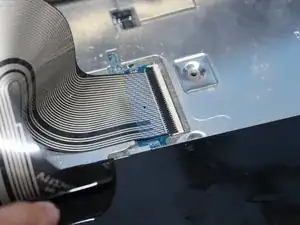

Отсоедините ленточные кабели и провода от материнской платы и используйте медиатор, чтобы снять верхнюю крышку

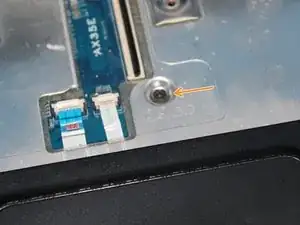

Выверните 1 винт и поднимите верхнюю крышку

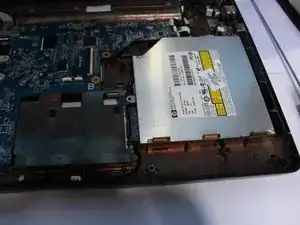

Извлеките оптический привод, выдавив его или потянув наружу

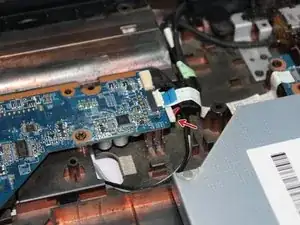

Отсоедините 3 кабеля дисплея и ленточный кабель USB‑порта

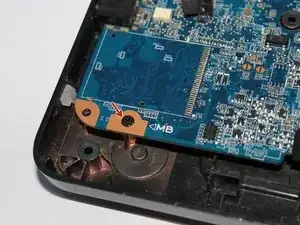

Выверните 2 винта крепления материнской платы

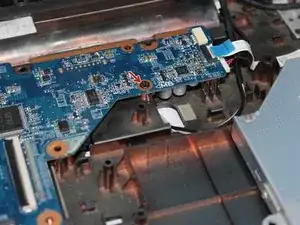

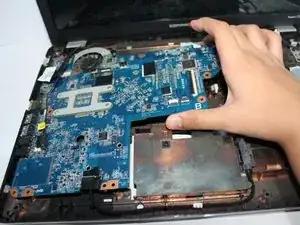

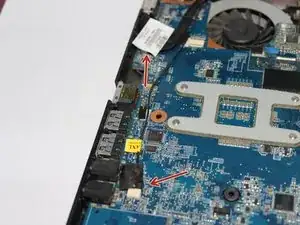

Отсоедините кабель питания и сдвиньте материнскую плату вправо

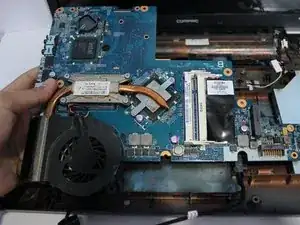

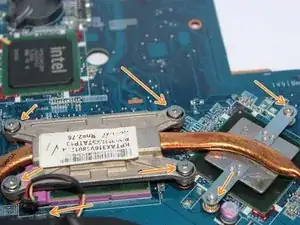

Выверните шесть винтов крепления системы охлаждения

Отсоедините кабель вентилятора

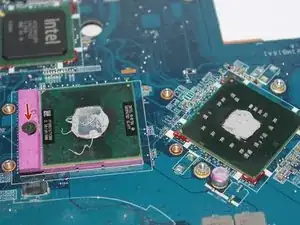

Используйте что‑то с плоским наконечником, например плоскую отвёртку

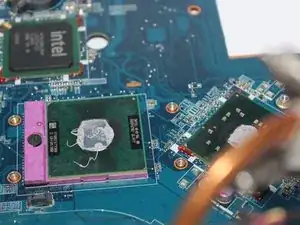

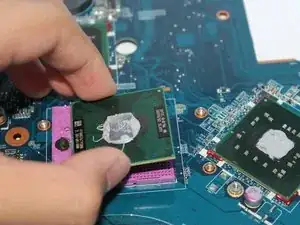

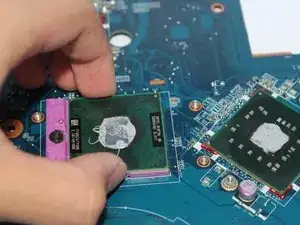

Будьте осторожны при извлечении процессора — под ним находятся хрупкие контакты; извлекайте, покачивая его взад‑вперёд

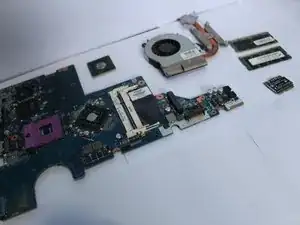

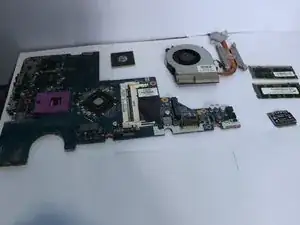

Разборка ноутбука завершена — на фото показаны все компоненты, кроме корпуса и дисплея
