Замена платы S-Video в Dell Inspiron 1525

Используйте это руководство, чтобы заменить плату S-Video в Dell Inspiron 1525.

Шаг 1

Найдите защёлку для извлечения аккумулятора на нижней стороне ноутбука.

Шаг 2

Сдвиньте защёлку аккумулятора от символа замка, пока не услышите щелчок аккумулятора.

Сдвиньте аккумулятор к задней части ноутбука, пока он не освободится.

Шаг 3

Удалите два винта Phillips #1 длиной 4,00 мм из лотка аккумулятора.

Шаг 4

Вставьте плоский конец лопатки в паз на правой стороне крышки центрального блока управления и приподнимите её.

Осторожно приподнимите крышку центрального блока управления по её краям.

Не пытайтесь полностью снять крышку — она всё ещё прикреплена лентовым кабелем.

Шаг 5

Отклейте серебристую ленту, фиксирующую лентовый кабель к крышке.

Вытяните маленький коричневый фиксатор на разъёме лентового кабеля наружу.

Отключите лентовый кабель, чтобы полностью освободить крышку центрального блока управления.

Шаг 6

Удалите два винта Phillips #1 длиной 5,75 мм, фиксирующие клавиатуру к ноутбуку.

Осторожно сдвиньте клавиатуру в сторону дисплея, пока защёлки на передней стороне не освободятся.

Не нажимайте слишком сильно и не пытайтесь сразу снять клавиатуру — она всё ещё подключена лентовым кабелем.

Шаг 7

С помощью лопатки аккуратно приподнимите фиксирующую планку лентового кабеля.

Отключите лентовый кабель.

Сдвиньте клавиатуру вбок достаточно, чтобы освободить одну сторону из её фиксирующей защёлки. Затем поднимите клавиатуру и снимите её с ноутбука.

Шаг 8

Удалите два винта Phillips #1 длиной 3,60 мм, фиксирующие жёсткий диск и корзину жёсткого диска.

Выдвиньте жёсткий диск вместе с корзиной из ноутбука.

Шаг 9

Удалите винт Phillips #1 длиной 5,75 мм, фиксирующий оптический накопитель.

Вытяните оптический накопитель прямо из ноутбука.

Шаг 10

Удалите/ослабьте восемь винтов Phillips #1 длиной 4,80 мм, фиксирующих нижнюю крышку.

Возможно, винты нужно только ослабить — обычно они удерживаются пластиковыми шайбами.

Снимите нижнюю крышку.

Шаг 11

Отключите пять антенн от соответствующих плат.

Освободите антенны из их держателей проводки.

Шаг 12

Удалите два винта Phillips #1 длиной 5,70 мм, фиксирующие блок дисплея к нижней половине корпуса.

Отверстия для винтов обозначены тиснением с буквой «D» рядом с отверстием.

Шаг 13

Используйте плоский конец лопатки, чтобы выдвинуть разъём камеры из гнезда. Поочерёдно надавливайте с каждой стороны, чтобы ровно извлечь разъём.

Осторожно освободите разъём из удерживающих его защёлок.

Шаг 14

Протолкните провода антенн вверх через отверстие в нижней половине корпуса.

Освободите антенны из их удерживающих защёлок на верхней части корпуса.

Шаг 15

Отключите плоский лентовый кабель дисплея, потянув его вверх за язычок.

Освободите лентовый кабель из удерживающих клипс.

Шаг 16

Удалите четыре винта Phillips #1 длиной 3,45 мм, фиксирующие блок дисплея к корпусу ноутбука.

Поддерживайте блок дисплея при снятии этих винтов, чтобы не повредить резьбу винтов и отверстий.

Снимите блок дисплея с ноутбука.

Шаг 17

Удалите девять винтов Phillips #1 длиной 5,75 мм на нижней стороне ноутбука.

Удалите два винта Phillips #1 длиной 5,70 мм на верхней стороне ноутбука.

Шаг 18

С помощью лопатки потяните защёлку разъёма тачпада в сторону лентового кабеля.

Вытяните лентовый кабель из разъёма.

Шаг 19

С помощью лопатки потяните защёлку разъёма светодиода состояния устройства в сторону лентового кабеля.

Отключите лентовый кабель светодиода состояния устройства.

Шаг 20

Освободите ленточный кабель в верхнем левом углу ноутбука из его фиксирующих защёлок.

С помощью лопатки отсоедините разъём динамика в верхней центральной части ноутбука.

Выведите провода динамика из их фиксирующих направляющих.

Шаг 21

Используйте плоский конец лопатки, чтобы приподнять верхнюю панель у её переднего края.

Поднимите передний край панели, пока она не освободится.

Работайте медленно и следите, чтобы никакие кабели не застряли в отверстиях и направляющих верхней панели.

Шаг 22

Извлеките ExpressCard или пылезащитную заглушку ExpressCard, если хотите перенести её в новую корзину ExpressCard. Вытолкните карту, нажав на неё до щелчка, отпустите и затем выдвиньте её.

Удалите винт Phillips #1 длиной 3,80 мм, фиксирующий корзину ExpressCard.

Удалите два винта Phillips #1 длиной 3,70 мм, фиксирующие корзину ExpressCard.

Поднимите корзину ExpressCard из её разъёма.

Шаг 23

Ослабьте пять винтов Phillips #1, фиксирующих радиатор, и очистите его сжатым воздухом.

Эти винты прикреплены к сборке радиатора.

Аккуратно приподнимите радиатор со стороны, показанной на фотографии.

Радиатор может казаться приклеенным к микросхемам из‑за термопасты. Аккуратно покачайте радиатор туда‑обратно, чтобы помочь ему оторваться.

Обязательно тщательно удалите старую термопасту и нанесите новую перед повторной установкой радиатора. Следуйте нашему руководству по нанесению термопасты для подробных инструкций.

Шаг 24

С помощью лопатки сдвиньте фиксатор разъёма центральной кнопки управления в сторону кабеля.

Вытяните кабель из разъёма.

Шаг 25

Выведите фиксатор кабеля беспроводного приёмника наружу.

Снимите кабель с разъёма.

Шаг 26

Отсоедините разъём кабеля вентилятора, потянув его в сторону вентилятора с помощью лопатки.

Шаг 27

Удалите четыре винта Phillips #1 длиной 3,70 мм, фиксирующие материнскую плату к нижней части корпуса.

Аккуратно отслойте переднюю рамку.

Поднимите материнскую плату из нижней части корпуса.

Если вы устанавливаете новую материнскую плату, обязательно перенесите на неё все оставшиеся кабели, а также процессор, оперативную память, модем и карту Wi‑Fi.

Шаг 28

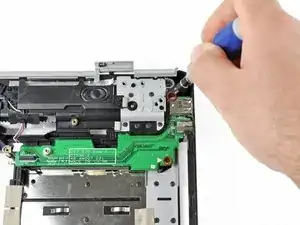

Удалите два винта Phillips #1 длиной 5,65 мм, фиксирующие плату S‑Video к нижней части корпуса.

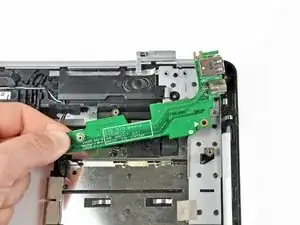

Снимите плату S‑Video.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
