Замена панели клавиатуры HP EliteBook 1050 G1
В этом руководстве показано, как заменить панель клавиатуры на HP EliteBook 1050 G1. Панель клавиатуры используется для ввода символов на компьютере. Замена клавиатуры не представляет большой сложности, поэтому помечена как «легко», и эта операция занимает около 10 минут. Для предотвращения опасности аккумулятор был удалён. Необходимые инструменты показаны в разделе «что нужно» справа от введения.
Шаг 1

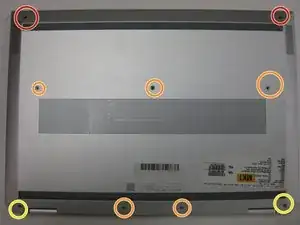

Удалите два винта 5,5 мм с помощью отвертки Torx T8.
Удалите пять винтов 8,7 мм с помощью отвертки Torx T8.
Удалите два винта 6,6 мм с помощью отвертки Torx T8.
Подденьте заднюю крышку лопаткой для поддевания.
Шаг 2

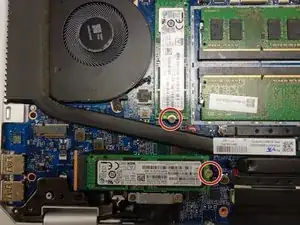

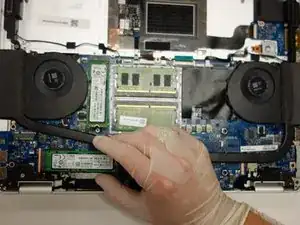

Удалите два винта 1,9 мм, крепящих SSD, с помощью крестовой отвертки Phillips #0.
Отключите два PCIe SSD, выдвинув их из каждого разъёма.
Шаг 3

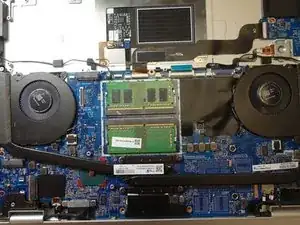

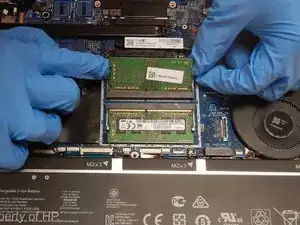

Оттяните защёлки по обе стороны модуля оперативной памяти друг от друга пальцами.
По мере разъединения защёлок модуль памяти должен приподняться и остановиться под углом к материнской плате.
Выдвиньте модули памяти из соответствующих слотов.
Шаг 4

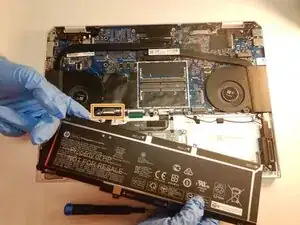

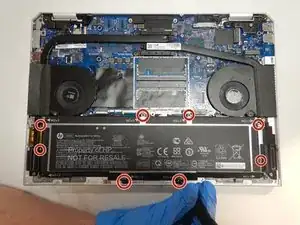

Удалите восемь винтов 4,5 мм, крепящих батарею, с помощью крестовой отвертки Phillips #1.
Отключите белый коннектор аккумулятора от материнской платы.
Шаг 5

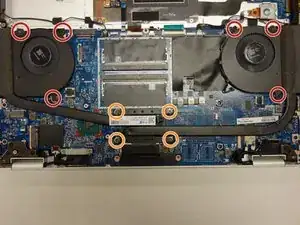

Удалите шесть винтов 4,5 мм, крепящих блок вентилятора, с помощью крестовой отвертки Phillips #00.

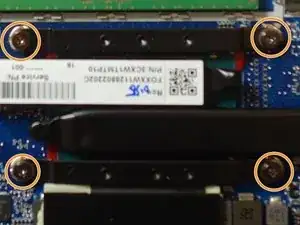

Открутите четыре винта 3,6 мм, крепящих радиатор, с помощью крестовой отвертки Phillips #00.
Эти «невыпадающие» винты закреплены на радиаторе и не отделяются от него.
Снимите блок вентилятора.
Шаг 6

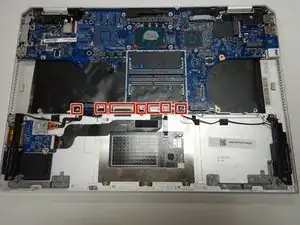

Отключите семь ZIF-разъёмов от материнской платы, перевернув чёрные защёлки лопаткой и вытащив кабели.
Шаг 7

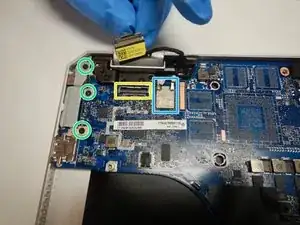

Удалите два винта 1,9 мм с кронштейна кабеля дисплея с помощью крестовой отвертки Phillips #00.
Осторожно отсоедините два разъёма на правой стороне.

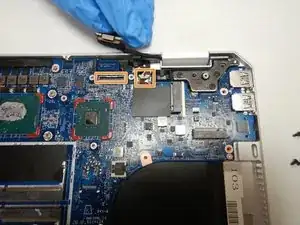

Отсоедините разъём на правой стороне материнской платы.
Удалите три винта 4,5 мм с помощью крестовой отвертки Phillips #00 и снимите кронштейн.
Отсоедините два коаксиальных кабеля.
Шаг 8

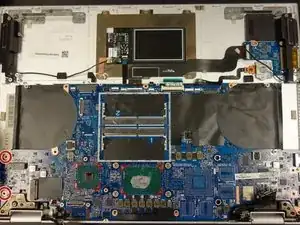

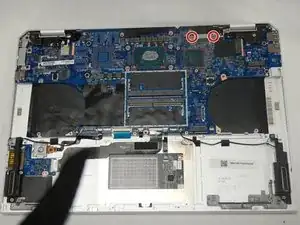

Удалите два винта 3 мм с помощью крестовой отвертки Phillips #00.

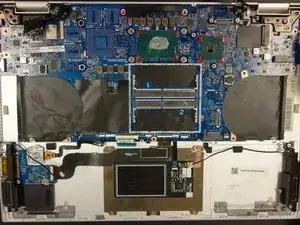

Извлеките материнскую плату, подняв её вверх и вынув из корпуса.
Шаг 9

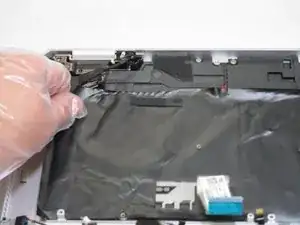

Отогните чёрную накладку на клавиатуре.
Шаг 10

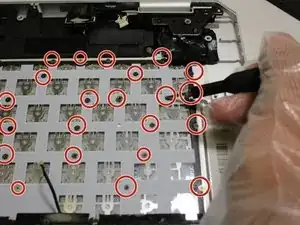

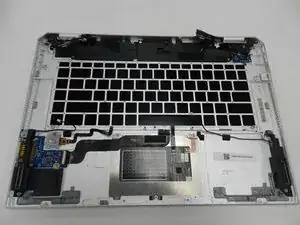

Удалите все 52 винта с панели клавиатуры с помощью крестовой отвертки Phillips #000.
Шаг 11

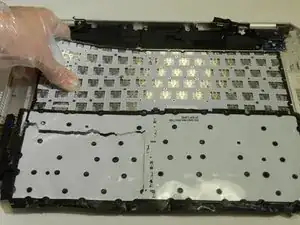

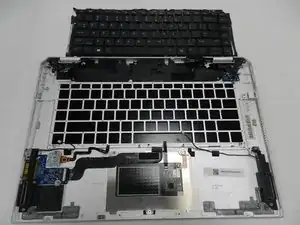

Снимите панель клавиатуры с ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
