Замена основного вентилятора HP Pavilion ze5000

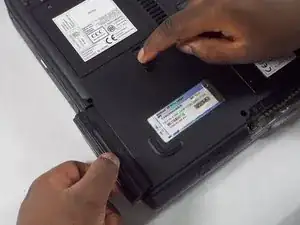

Поднимите переключатель в форме стрелки вверх.

Удерживая переключатель поднятым, извлеките аккумулятор.

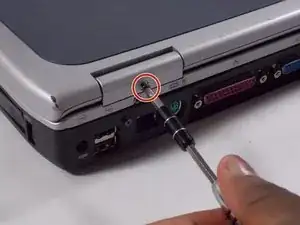

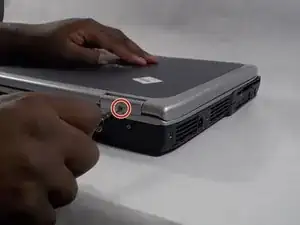

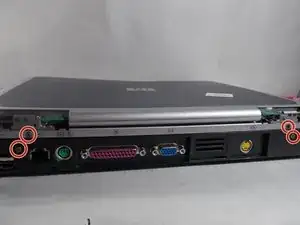

Выкрутите два винта Phillips #0, 5 мм, крепящие петли.

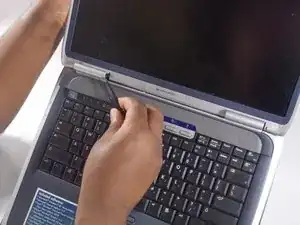

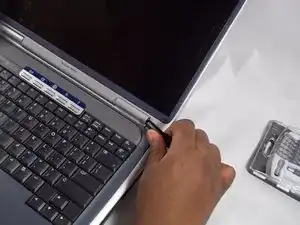

Откройте устройство так, как при его использовании. С помощью пинцета подденьте петли снизу экрана.

Не требуется большое усилие, чтобы снять петли, если пинцет правильно установлен.

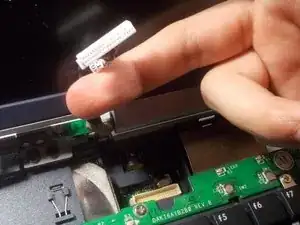

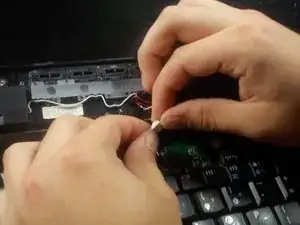

Снимите проводное соединение, аккуратно потянув за предохранитель и сам разъём.

Не тяните за провода — это может вырвать их из разъёма и повредить предохранитель.

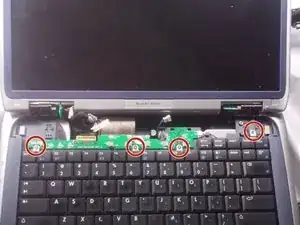

Выверните четыре винта Phillips #0, 4,0 мм, соединяющие клавиатуру с рамой.

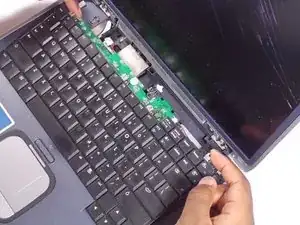

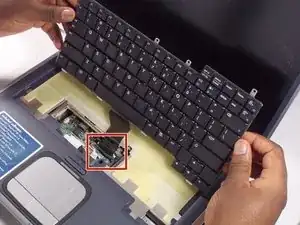

Осторожно приподнимите клавиатуру от рамы, чтобы увидеть шлейф, который всё ещё подключён.

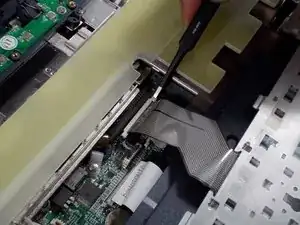

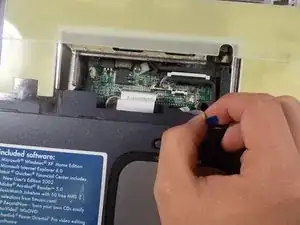

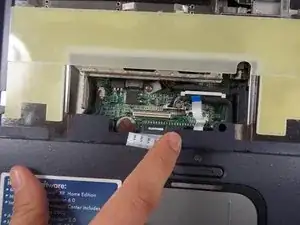

Снимите шлейф, аккуратно поднимая концы белого держателя, в который он вставлен.

В этой операции может понадобиться пинцет.

При сборке при вставке шлейфа вы услышите тихий щелчок при нажатии на концы держателя — это подтверждает правильную фиксацию шлейфа.

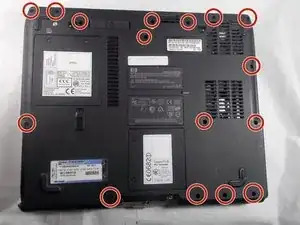

Снимите шестнадцать винтов Phillips #1, 5,0 мм, с нижней стороны устройства.

Выверните один винт Phillips #1, 5,0 мм, под отделением для аккумулятора.

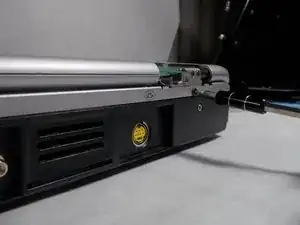

Выкрутите ещё четыре винта Phillips #1, 5,0 мм, с петли устройства.

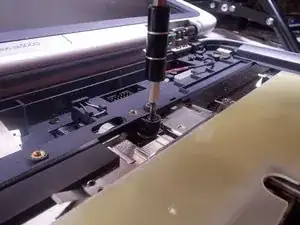

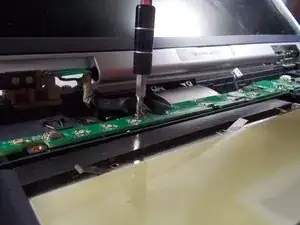

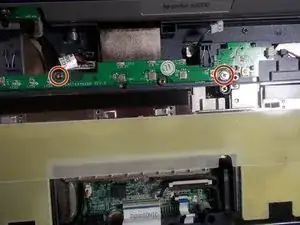

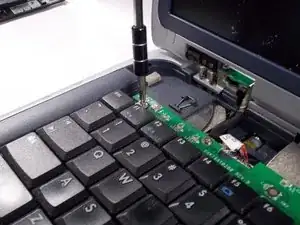

Выверните два винта Phillips #0, 4,0 мм, прикреплённых к плате над клавиатурой.

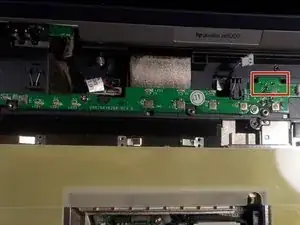

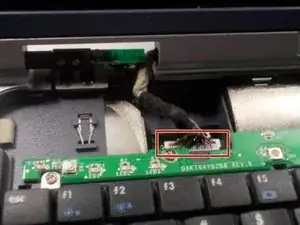

Осторожно отключите разъём справа от платы.

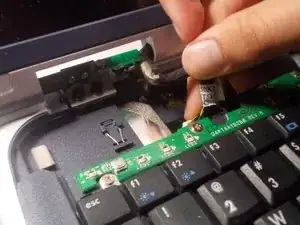

Снимите плату, поднимая правую её сторону вверх.

Плата всё ещё подключена в этом месте, но разъём скрыт.

Поднятие за правую сторону может сломать плату, поэтому крайне важно тянуть именно за эту сторону.

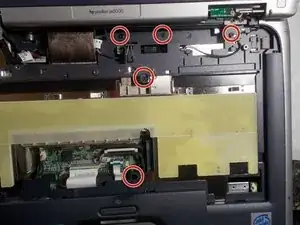

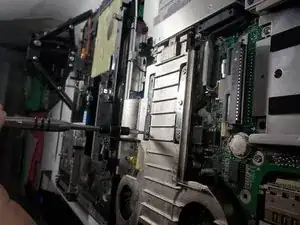

Выверните пять винтов Phillips #1, 5,0 мм, с нижней стороны клавиатуры.

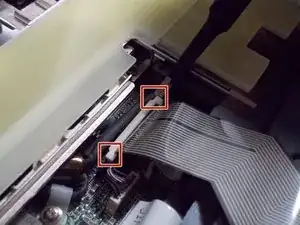

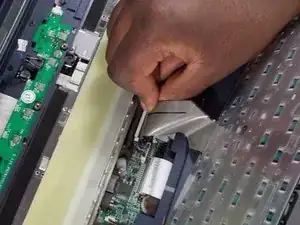

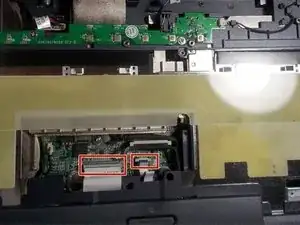

Отключите шлейфы от платы под рамой клавиатуры.

Отсоедините разъём под левой петлёй устройства.

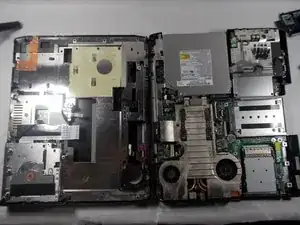

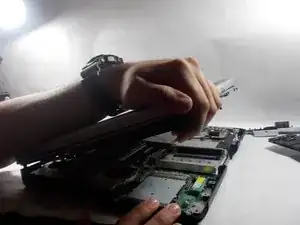

Разъедините корпус устройства, чтобы получить доступ внутрь.

Это должно быть относительно легко, так как все соединения и винты сняты. При затруднениях можно использовать лопатку.

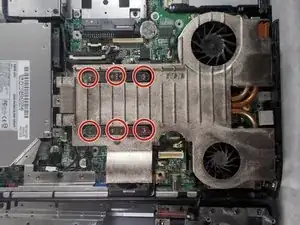

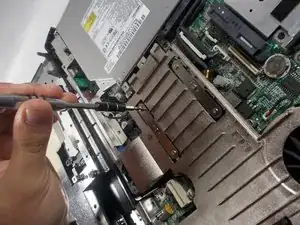

Снимите защёлки, фиксирующие корпус вентилятора, открутив шесть винтов Phillips #0, 4,0 мм.

Поднимите корпус на несколько сантиметров, чтобы открыть доступ к двум маленьким разъёмам.

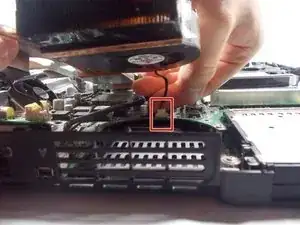

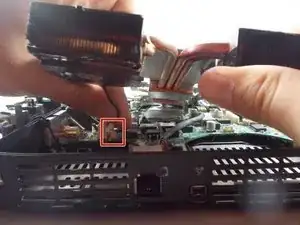

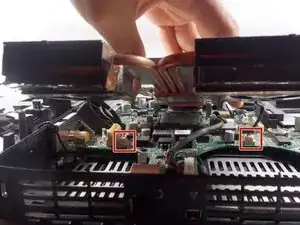

Отсоедините два маленьких разъёма, расположенных прямо над и под корпусом вентилятора.

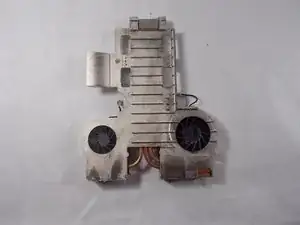

Снимите блок корпуса вентилятора и переверните его

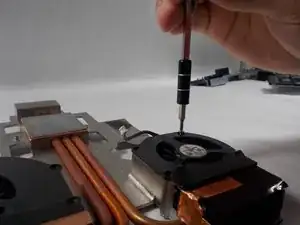

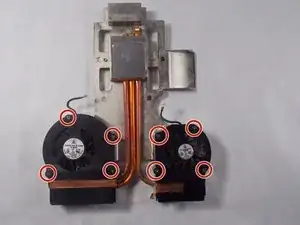

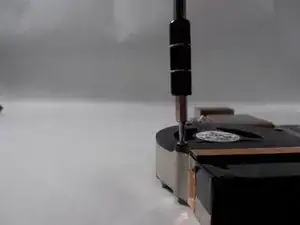

Удалите восемь винтов Phillips #00, 3,5 мм, из корпуса вентилятора

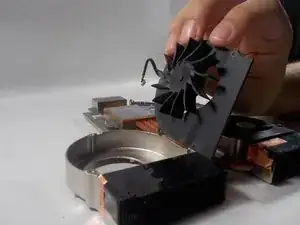

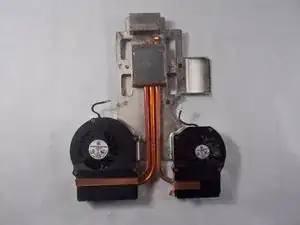

Снимите оба вентилятора или тот, который необходимо заменить

На блоке корпуса вентилятора может быть бронзовая электрическая лента. Не стесняйтесь разорвать ленту, чтобы открыть корпус
