Замена экрана HP Pavilion ze5000
В этом руководстве объясняется, как заменить экран при условии, что электрические соединения не повреждены и повреждена только панель. Некоторые внутренние детали имеют острые металлические углы, возможны незначительные повреждения при спешке.
Шаг 1

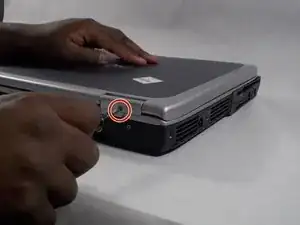

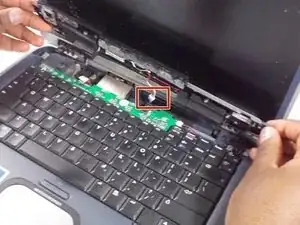

Удалите два винта Philips #0 длиной 5,0 мм на петле устройства
Шаг 2

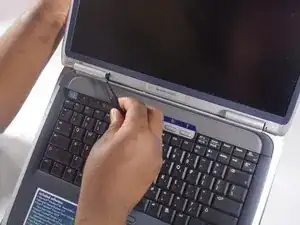

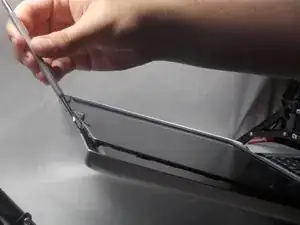

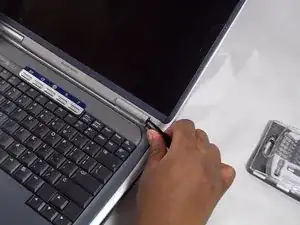

Пинцетом осторожно потяните за петли, чтобы снять пластиковый кожух, прикреплённый к петлям
Шаг 3

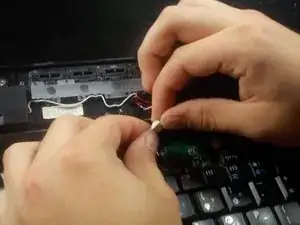

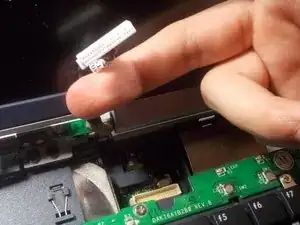

Отсоедините соединение между пластиковым кожухом и внутренней частью устройства
Шаг 4

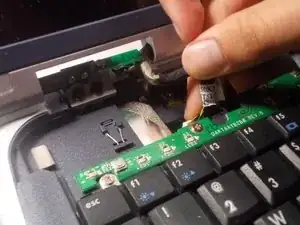

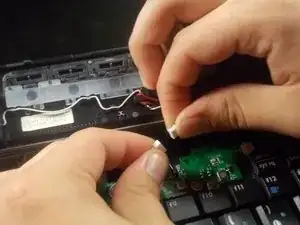

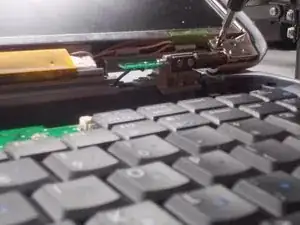

Отсоедините соединение от открытой петли и внутренней части устройства
Шаг 5

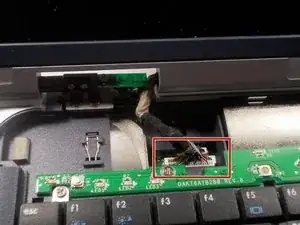

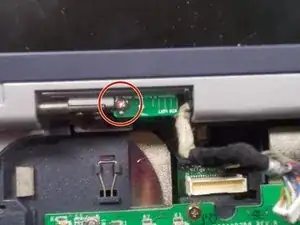

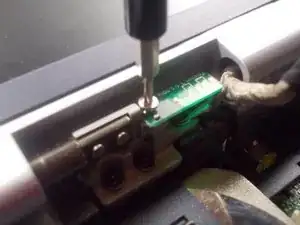

Удалите винт Philips #00 длиной 3,5 мм на небольшой плате возле петли
Шаг 6

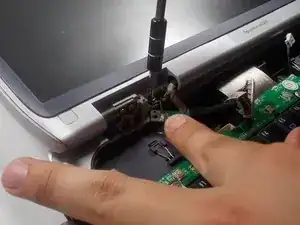

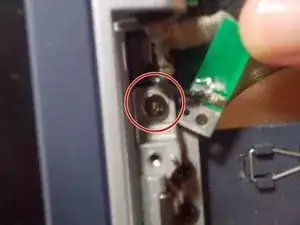

Удалите винт Philips #0 длиной 5,0 мм, который был скрыт под небольшой платой
Шаг 7
Снимите 6 пластиковых заглушек, расположенных в четырёх углах экрана и вверху экрана
Для этой операции может быть удобнее использовать пинцет
Шаг 8

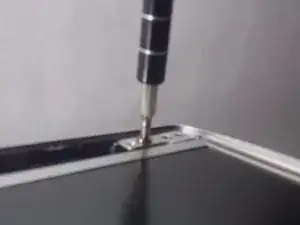

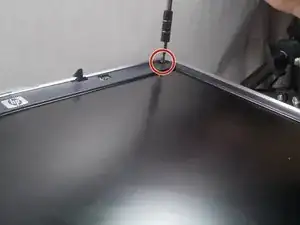

Открутите шесть винтов Philips #0 длиной 5,0 мм под заглушками
Шаг 9

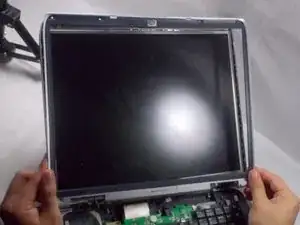

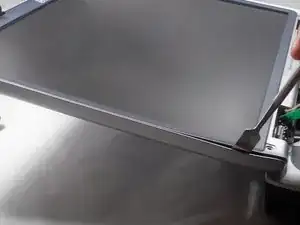

С помощью лопатки отожмите пластиковый кожух от экрана.
Шаг 10

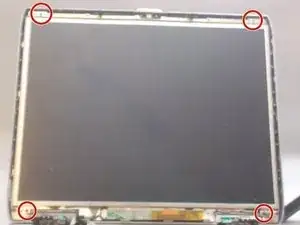

Удалите четыре винта Philips #0 длиной 5,0 мм, расположенные в углах экрана
Расположение этих винтов будет близко к положениям винтов из шага 2.
При повторной сборке убедитесь, что вы не перепутали расположение винтов из этого шага и шага 4.
Шаг 11
Удалите четыре винта Philips #00 длиной 3,5 мм с боков алюминиевого корпуса.
По два винта Philips 3,5 мм с каждой стороны
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
