Замена мультимедийного картридера Sony Vaio SVT151A11L
Мультимедийный картридер — это аппаратное устройство, позволяющее считывать и записывать данные на вашу мультимедийную карту.
Шаг 1
Переверните ноутбук так, чтобы на нижней стороне устройства оказалась видна батарея.
Открутите два серебристых винта с прямым шлицем длиной 11 мм, расположенных в верхней части батареи.
Шаг 2
Вставьте пластиковый монтажный инструмент между задней панелью и батареей в верхнем левом углу устройства.
Нажмите на пластиковый инструмент до тех пор, пока батарея не отщелкнется от задней части ноутбука.
Возьмите батарею и извлеките её из устройства.
Шаг 3
Открутите три винта длиной 4 мм с помощью отвертки JIS #0.
Открутите восемь винтов длиной 7 мм с помощью отвертки JIS #0.
Схватите край панели и приподнимите её, чтобы отделить от остальной части компьютера.
Шаг 4
Возьмите оптический привод, расположенный на краю компьютера, и вытащите его наружу.
Открутите три винта длиной 7 мм отверткой JIS #0.
Шаг 5

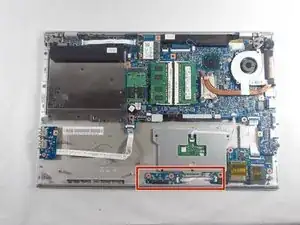

Обеспечьте свободный доступ к мультимедийной карте.
Шаг 6

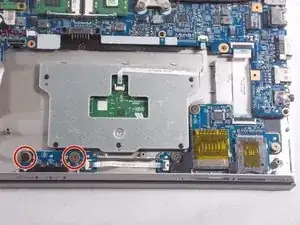

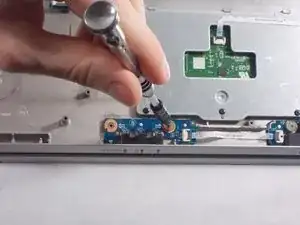

Открутите два винта длиной 2 мм на плате с помощью отвертки JIS #0.
Шаг 7

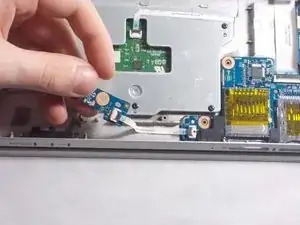

Поднимите мультимедийную карту вверх.

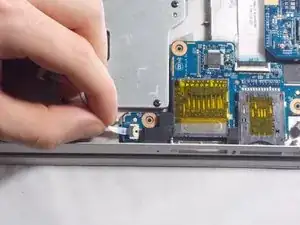

Вытащите ленточный кабель из разъёма на плате.
Шаг 8

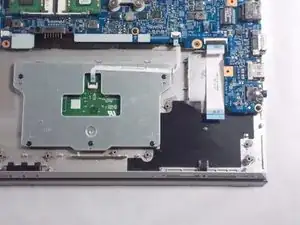

Обеспечьте свободный доступ к модулю картридера.
Шаг 9

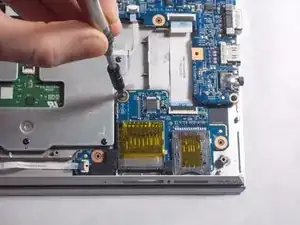

Открутите три винта длиной 2 мм отверткой JIS #0.
Шаг 10

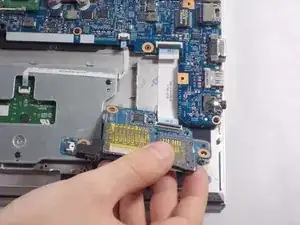

Аккуратно приподнимите модуль картридера.
Отсоедините ленточный кабель от платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
