Замена модуля WLAN в HP Pavilion 17-e117dx

Замена модуля WLAN может потребоваться, если HP Pavilion 17-e117dx не может подключиться к беспроводной сети.

Перед попыткой заменить модуль WLAN убедитесь, что ноутбук выключен и ничего не подключено к устройству. Также убедитесь, что аккумулятор извлечён.

Перед началом процедуры руки должны быть чистыми и сухими.

Шаг 1

Переверните ноутбук так, чтобы нижняя часть была обращена вверх.

Сдвиньте защёлку фиксатора аккумулятора влево. Аккумулятор слегка приподнимется.

Поднимите аккумулятор вверх и выньте его из ноутбука.

Отверткой Phillips #00 отвинтите один винт Phillips 3.0 x 10.5 мм, которым закреплена сервисная крышка на ноутбуке.

Сдвиньте сервисную крышку в вашу сторону, чтобы ослабить её крепление к ноутбуку.

Снимите сервисную крышку.

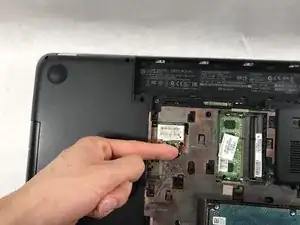

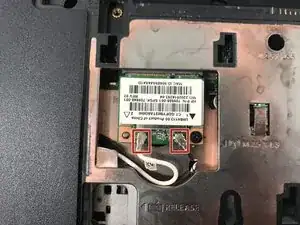

Снимите два антенных кабеля с верхней части модуля WLAN, потянув их вверх.

Будьте осторожны при снятии кабелей. Не повредите их.

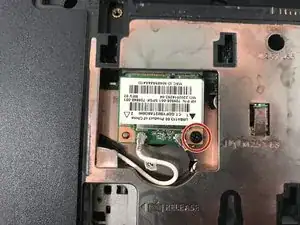

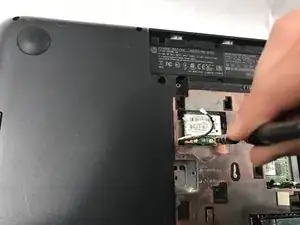

Отвянтите один винт Phillips PM 2.5 x 3.25, чтобы можно было извлечь модуль WLAN с системной платы.

Используйте отвертку Phillips #00.

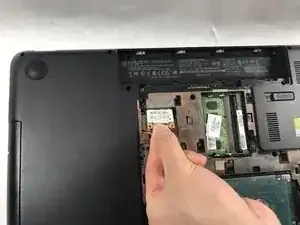

Чтобы извлечь модуль WLAN, потяните его от разъёма под углом.

Для сборки устройства выполните эти действия в обратном порядке.
