Замена материнской платы HP Pavilion 17-ak008cy
Материнская плата — очень важный компонент вашего HP Pavilion 17-ak008cy. Как и у большинства ноутбуков, она управляет и регулирует работу других компонентов. Важно обращаться с этой деталью осторожно, чтобы не вызвать дополнительных повреждений. На этой плате много хрупких элементов, поэтому при её замене необходимо соблюдать осторожность.
Шаг 1

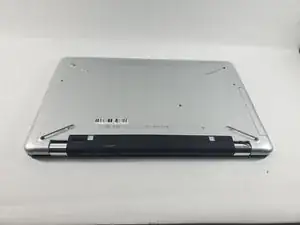

Переверните ноутбук так, чтобы нижняя сторона была обращена к вам.
Шаг 2

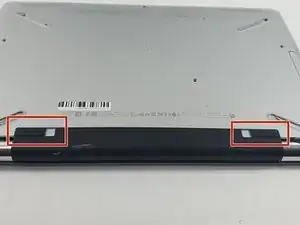

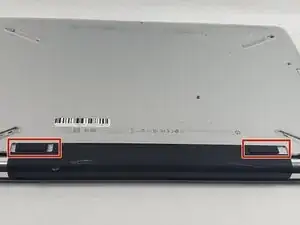

Сдвиньте двумя руками защёлки внутрь, чтобы освободить аккумулятор.

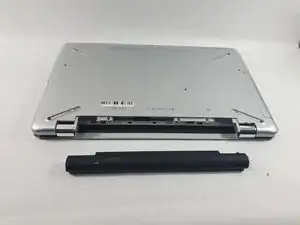

Извлеките аккумулятор из устройства.
Шаг 3

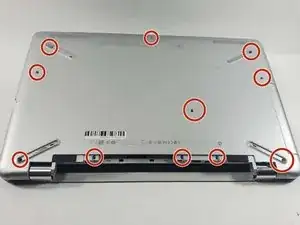

Удалите одиннадцать винтов с задней панели.

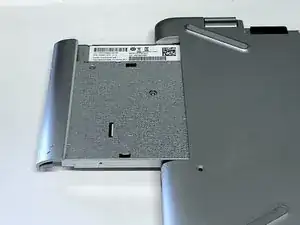

Извлеките оптический привод сбоку.

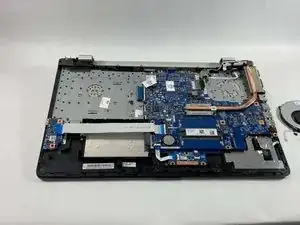

Снимите заднюю панель устройства.
Шаг 4

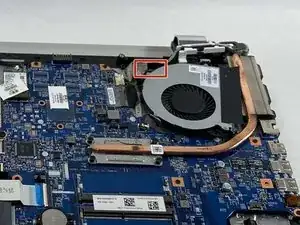

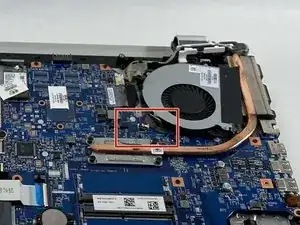

Отверткой Phillips #0 отверните один винт, фиксирующий вентилятор на материнской плате.
Шаг 5

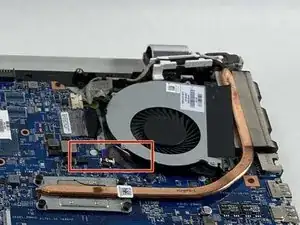

Осторожно отсоедините провод вентилятора, чтобы вентилятор перестал быть подключён к материнской плате.
Шаг 6

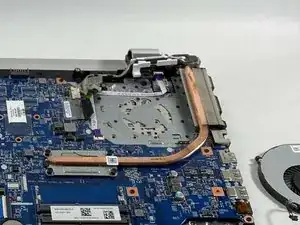

Удалите вентилятор из устройства.
Шаг 7

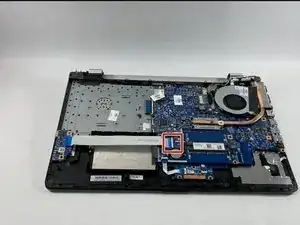

Осторожно отсоедините разъём над жёстким диском.
Извлеките жёсткий диск из устройства.
Шаг 8

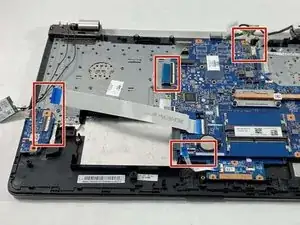

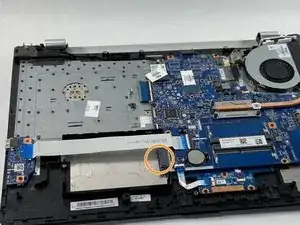

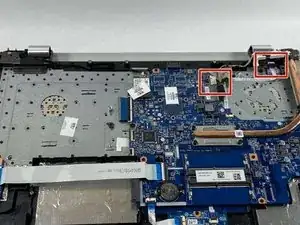

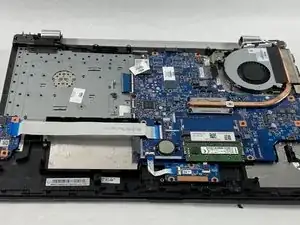

Отключите все кабели, подключённые к материнской плате.
Многие из этих проводов хрупкие, поэтому при их отсоединении соблюдайте осторожность.
Шаг 9

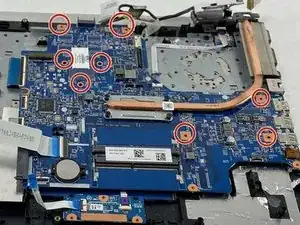

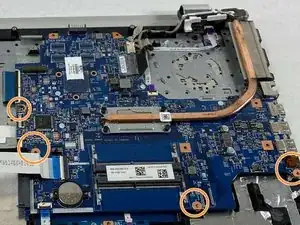

Отверткой Phillips #0 отверните восемь винтов с материнской платы.
Той же отвёрткой отверните четыре винта с материнской платы.
Шаг 10

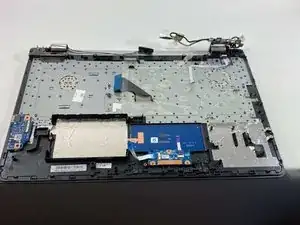

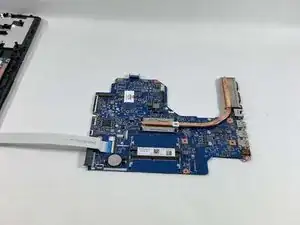

Осторожно приподнимите и извлеките материнскую плату из устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
