Замена материнской платы why! N240BU

Начните с разблокировки правого фиксирующего зажима.

Затем, одновременно разблокировав левый зажим, выньте батарею из гнезда.

Открутите винты, обведённые зелёным и красным.

Поставьте компьютер в положение, показанное на второй фотографии, и вставьте скрепку в отверстие винта, обведённого зелёным, до щелчка.

Поднимите клавиатуру.

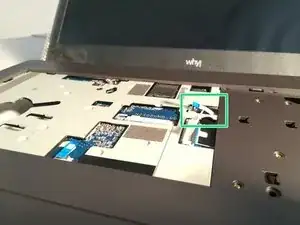

Отключите разъём, обведённый красным, в направлении стрелки.

Найдите заглушку слота оперативной памяти.

Затем извлеките её и положите на рабочую поверхность.

Найдите 15 винтов, удерживающих нижнюю крышку устройства.

Открутите их и положите на рабочую поверхность.

Затем отщёлкните нижнюю крышку, начиная со стороны, показанной на третьей фотографии.

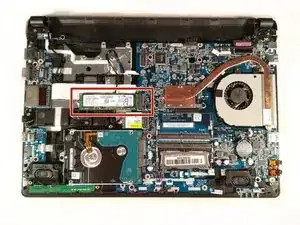

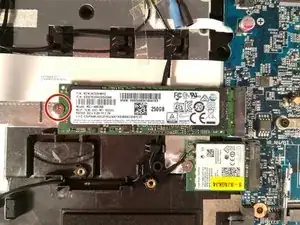

Открутите винт, обведённый красным.

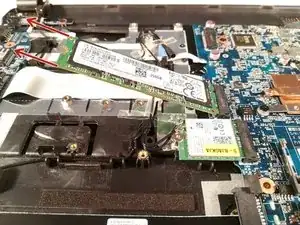

Вытащите M.2 SSD в направлении красных стрелок.

Удалите винт, обведённый красным.

Поднимите жёсткий диск.

Извлеките жёсткий диск в направлении красных стрелок.

Удалите винт, обведённый красным.

Отключите два разъёма, отмеченных зелёным.

Снимите WLAN-карту.

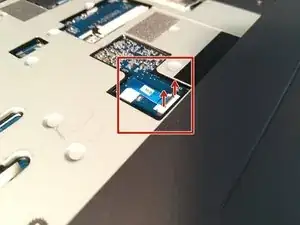

Нажмите на два зажима, заключённые в красную рамку.

Извлеките планку оперативной памяти в направлении красных стрелок.

Нажмите отвёрткой в области, обведённой красным, чтобы раздвинуть основание батареи.

Извлеките батарею, удерживая отвёртку опущенной.

Удалите два винта, обведённых красным.

Отключите разъём, заключённый в зелёную рамку, в направлении зелёной стрелки.

Снимите вентилятор, подняв его вверх.

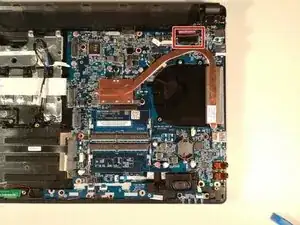

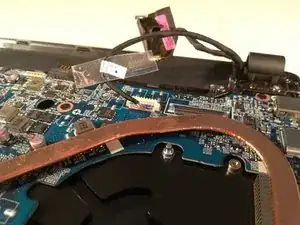

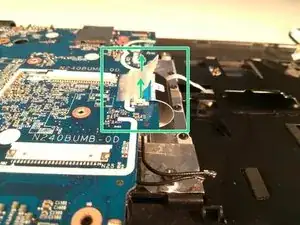

Поднимите фиксирующий язычок с разъёма, обведённого красным.

Отключите разъём, обведённый красным.

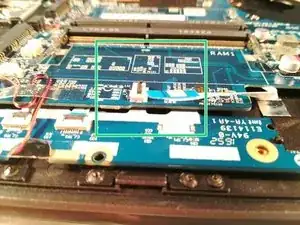

Поднимите язычок, удерживающий разъём (в зелёной рамке).

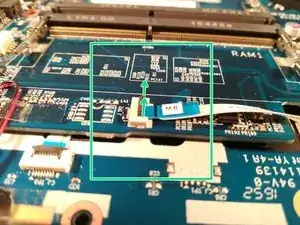

Отключите разъём (в зелёной рамке).

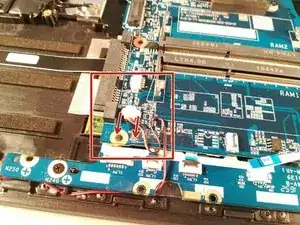

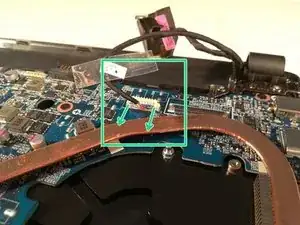

Отключите разъём, отмеченный красным, поддев и подняв его вверх.

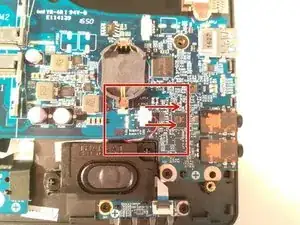

Отключите разъём, отмеченный зелёным, потянув его в сторону зелёных стрелок.

Отключите разъём, отмеченный красным, потянув его в направлении красных стрелок.

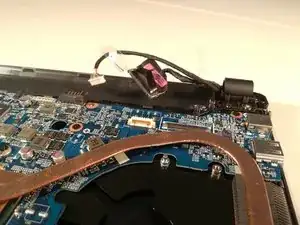

Поднимите чёрный фиксирующий язычок, удерживающий разъём, отмеченный зелёным.

Отключите разъём, отмеченный зелёным.

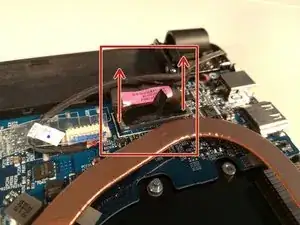

Отключите разъём, отмеченный красным, потянув его в направлении красных стрелок.

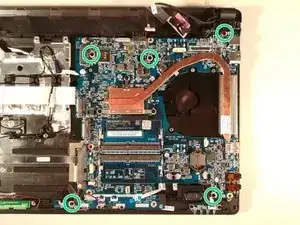

Открутите пять винтов, обведённых зелёным.

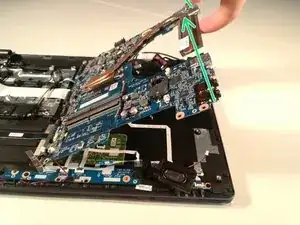

Поднимите материнскую плату, взяв её за радиатор, как показано на второй фотографии.

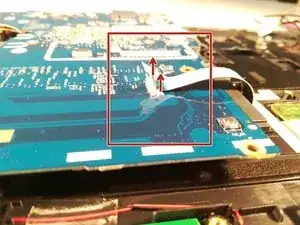

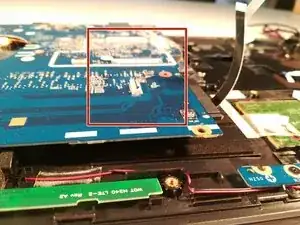

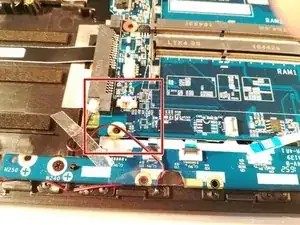

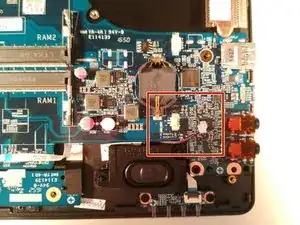

Поднимите фиксирующий язычок, удерживающий разъём, отмеченный красным.

Отключите разъём, отмеченный красным.

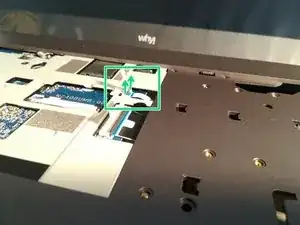

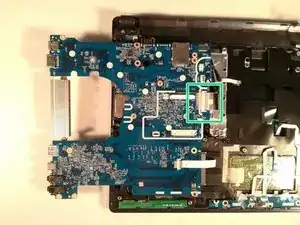

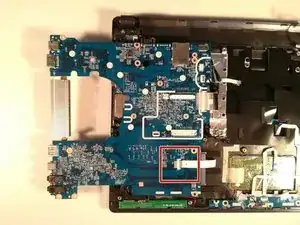

Поднимите удерживающую защёлку, которая фиксирует разъём, выделенный зелёной рамкой

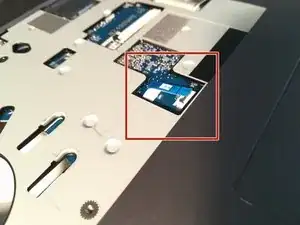

Отключите разъём, обведённый зелёной рамкой

Извлеките материнскую плату из корпуса.
