замена материнской платы why! N240JU

Начните с разблокировки правого фиксирующего защёлки.

Затем, одновременно разблокировав левую защёлку, выньте аккумулятор из гнезда.

Сначала найдите заглушку слота памяти.

Затем извлеките её и положите на рабочую поверхность.

Найдите 15 винтов, удерживающих нижнюю крышку устройства.

Отвинтите их и разместите на рабочей поверхности.

Затем отщёлкните нижнюю крышку, начиная со стороны, показанной на третьем изображении.

Найдите M.2 SSD в его слоте.

Отвинтите фиксирующий винт.

Поднимите и извлеките SSD M.2 из разъёма.

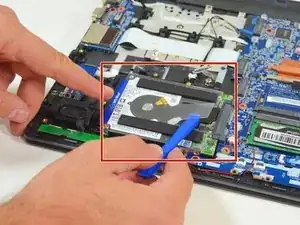

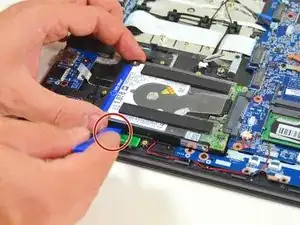

Найдите жёсткий диск в его посадочном месте.

Слегка приподнимите его.

Наконец извлеките диск из SATA-разъёма.

Для сборки устройства следуйте инструкциям в обратном порядке.

Аккуратно приподнимите его и выньте с места.

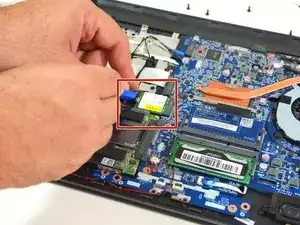

Осторожно отсоедините антенны MAIN и AUX.

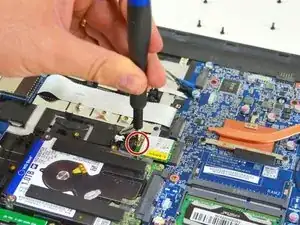

Отвинтите фиксирующий винт крестовой отвёрткой Philips №0. Затем слегка приподнимите модуль и извлеките его из разъёма.

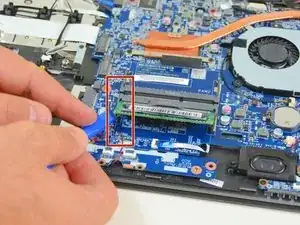

Найдите и разожмите пружинные защёлки, удерживающие модуль памяти справа.

Найдите и разожмите пружинные защёлки, удерживающие модуль памяти слева.

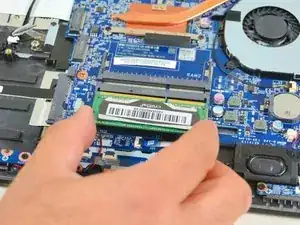

Извлеките модуль памяти (RAM) из разъёма.

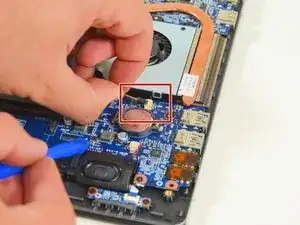

Отсоедините питание вентилятора.

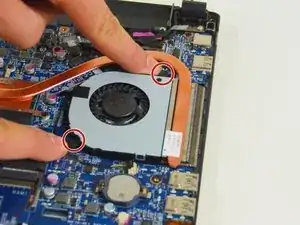

Отвинтите два винта, фиксирующие вентилятор.

Наконец извлеките вентилятор и положите его на рабочую поверхность.

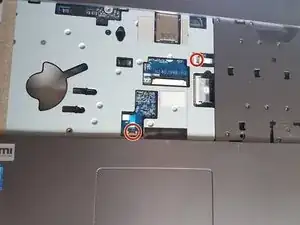

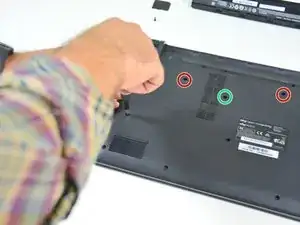

Отвинтите винты, обведённые зелёным и красным.

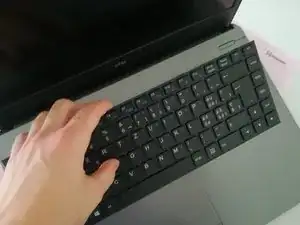

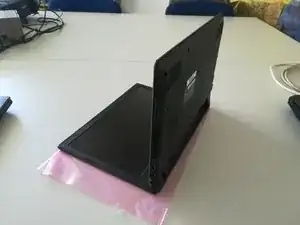

Установите компьютер в положение, показанное на втором изображении, и, вставив скрепку в отверстие винта, обведённого зелёным, нажмите до щелчка.

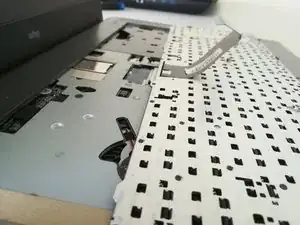

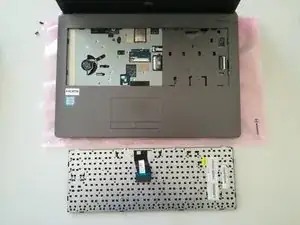

Поднимите клавиатуру.

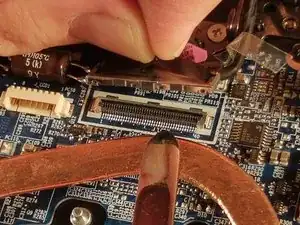

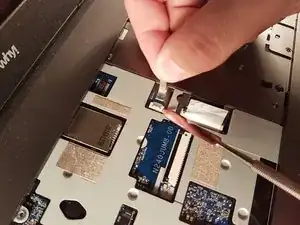

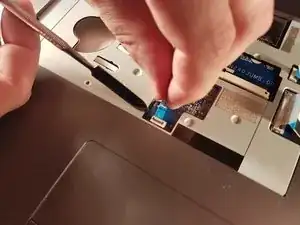

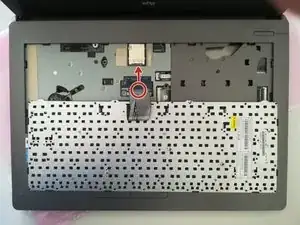

Отсоедините разъём, обведённый красным, в направлении стрелки.

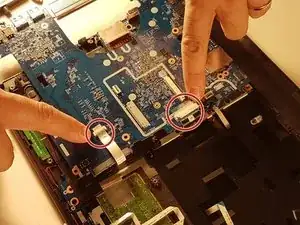

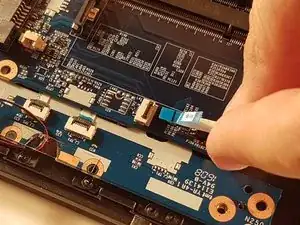

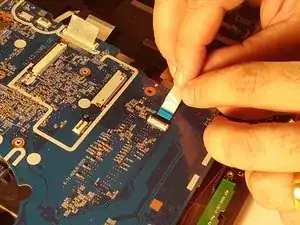

Найдите два плоских кабеля и осторожно извлеките их.

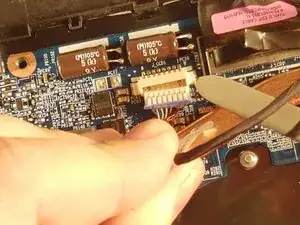

Найдите пять разъёмов на материнской плате.

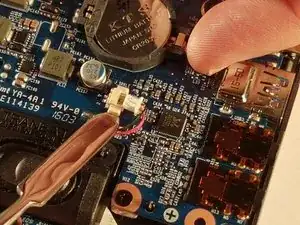

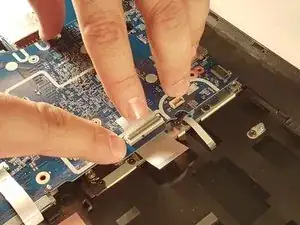

Отсоедините все разъёмы.

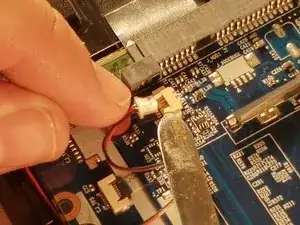

Отсоедините все разъёмы.

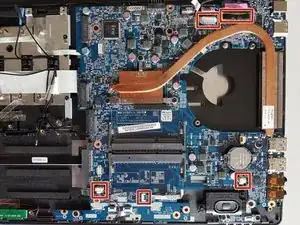

Отвинтите четыре винта, обведённых красным.

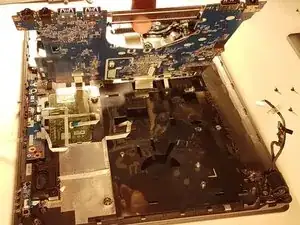

Поднимите материнскую плату, выводя её через радиатор.

Отсоедините два разъёма, обведённых красным.
