why! N240BU Замена ЖК-экрана

Начните с разблокировки правого фиксирующего защёлки.

Затем, одновременно разблокировав левую защёлку, выньте аккумулятор из гнезда.

Сначала найдите заглушку для слота карты памяти.

Затем удалите её и положите на рабочую поверхность.

Найдите 15 винтов, удерживающих нижнюю крышку устройства.

Отвинтите их и разместите на рабочей поверхности.

Затем отщёлкните нижнюю крышку, начиная со стороны, показанной на третьем изображении.

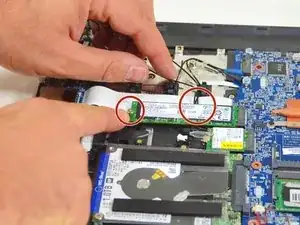

Чтобы удалить ЖК-экран, необходимо отсоединить кабели подключения от Wi‑Fi модуля.

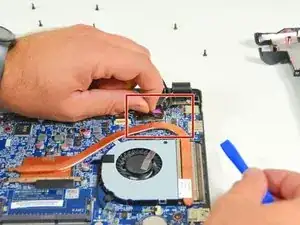

Затем найдите два разъёма на ЖК-экране.

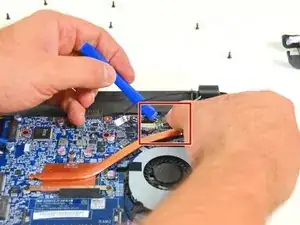

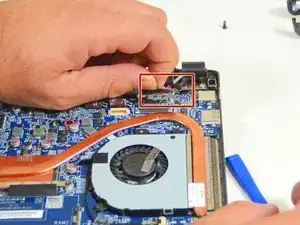

Отключите первый разъём.

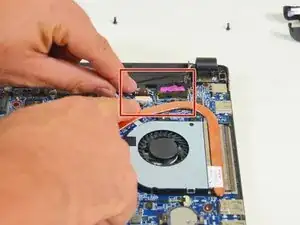

Отклейте ленту с второго разъёма.

Затем отключите второй разъём.

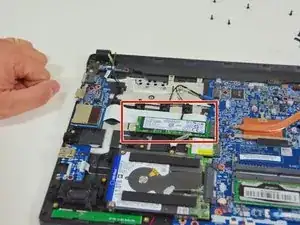

Найдите SSD‑накопитель формата M.2.

Демонтируйте этот диск, так как он мешает отсоединению кабелей Wi‑Fi модуля.

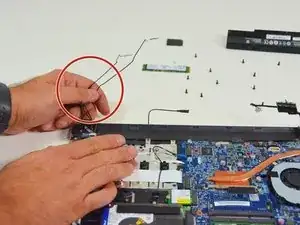

Освободите кабели подключения Wi‑Fi.

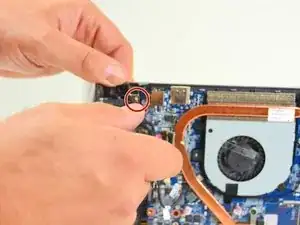

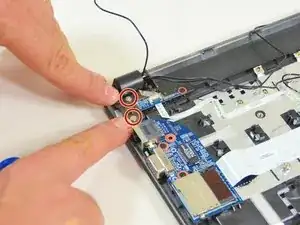

Теперь найдите два винта, фиксирующие экран к корпусу ноутбука (со стороны вентилятора).

Теперь найдите два винта, фиксирующие экран к корпусу ноутбука (с другой стороны).

Затем поднимите экран ноутбука, как показано на втором изображении этого шага.

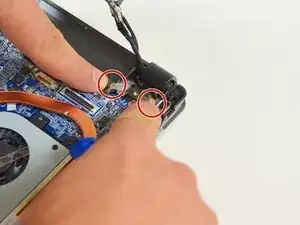

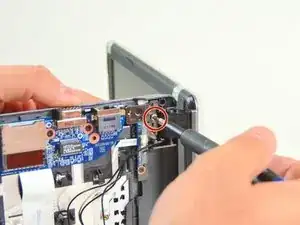

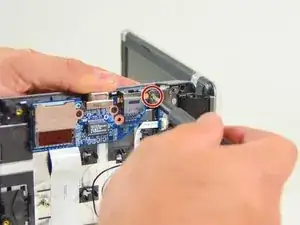

Отвинтите первый винт.

Затем отвинтите второй винт.

Уложите ноутбук, как показано на втором изображении этого шага, и отвинтите третий винт.

Затем четвёртый винт.

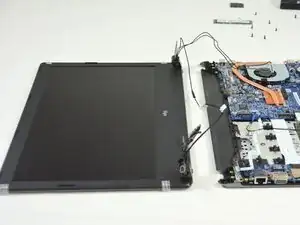

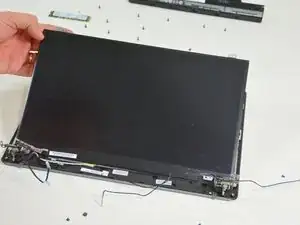

После отворачивания четырёх винтов отделите экран от корпуса ноутбука. Учтите, что петля остаётся прикреплённой к экрану.

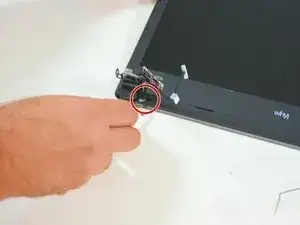

На экране возле петли найдите два заглушечных винта слева.

Затем найдите те же справа.

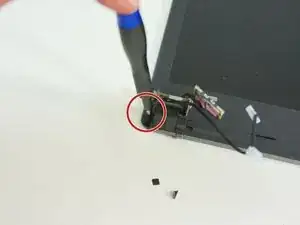

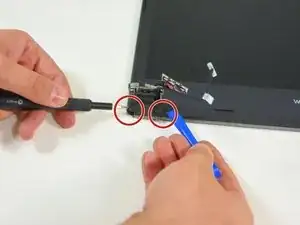

Снимите заглушки винтов возле левой петли.

сначала с правой стороны петли.

затем с левой стороны.

Повторите действия возле правой петли.

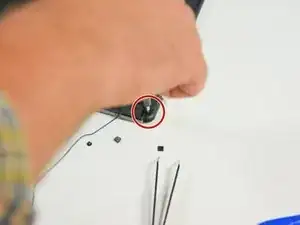

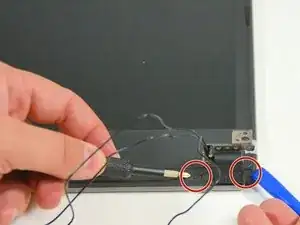

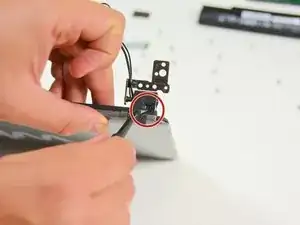

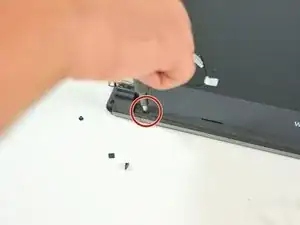

Теперь вернитесь к петле слева и отвинтите наружный винт.

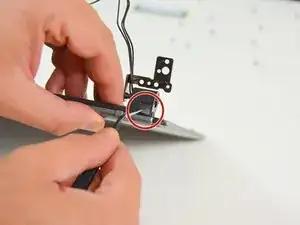

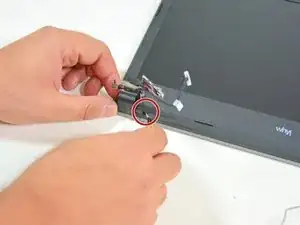

Затем отвинтите внутренний винт.

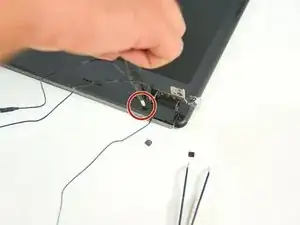

Повторите на стороне правой петли.

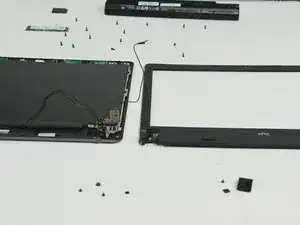

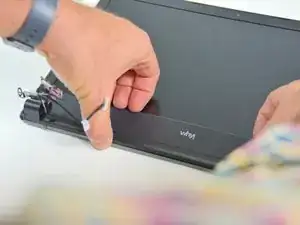

Теперь можно аккуратно отщёлкнуть крышку экрана.

Найдите крышку винта левой петли.

Найдите крышку винта правой петли.

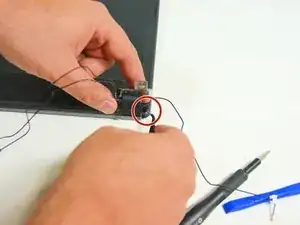

Аккуратно снимите крышку винта на левой петле.

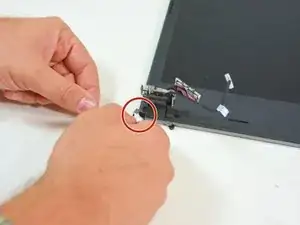

Также снимите крышку винта на правой петле.

После снятия крышек вы увидите крепёжные винты.

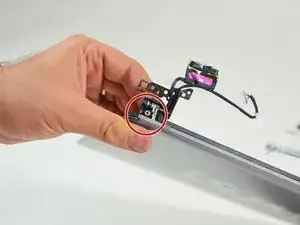

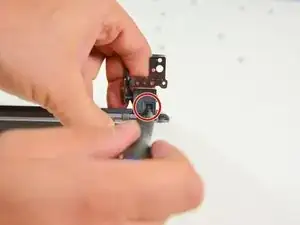

Теперь отвинтите винт на левой петле.

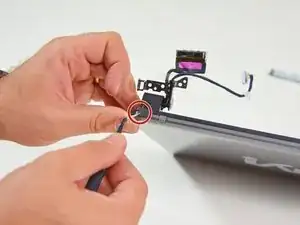

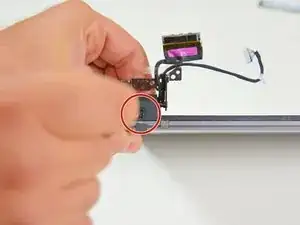

Затем отвинтите винт на правой петле.

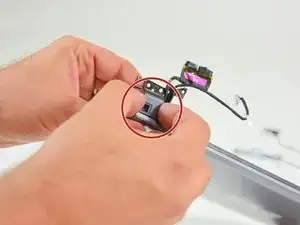

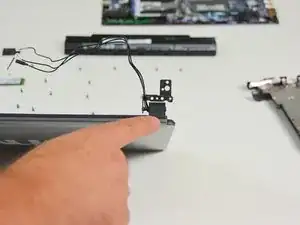

После этого можно снять кожух петли (слева).

Кожух левой петли снят.

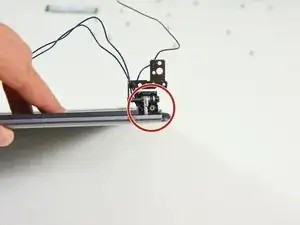

Затем снимите кожух правой петли.

Кожух правой петли снят.

После выполнения этих операций вы увидите ЖК‑экран, готовый к демонтажу.

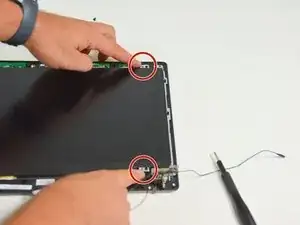

Теперь найдите винты, закрепляющие ЖК‑экран в рамке, и отвинтите их: два слева.

Два справа.

Когда винты отвинчены, осторожно поднимите ЖК-экран и переверните его.

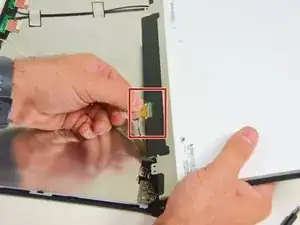

Вы увидите соединительный кабель экрана.

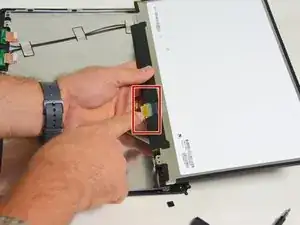

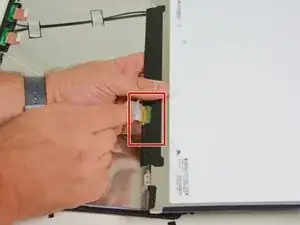

Найдите его разъём.

Отключите кабель.

Теперь вы можете положить его на рабочую поверхность.
