Замена жесткого диска N240BU

Шаг 1

Сначала отведите в сторону фиксатор на правой защелке.

Затем, одновременно отводя левую защелку, извлеките аккумулятор из разъёма.

Найдите заглушку слота карты памяти.

Затем извлеките её и положите на рабочую поверхность.

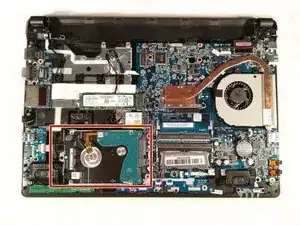

Найдите 15 винтов, которые крепят нижнюю крышку устройства.

Выкрутите их и разместите на рабочей поверхности.

Затем отсоедините защёлки нижней крышки, начиная с той стороны, которая показана на третьем изображении.

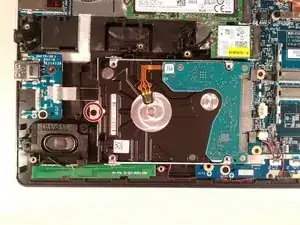

Выкрутите винт, обведённый красным кружком

Приподнимите жёсткий диск

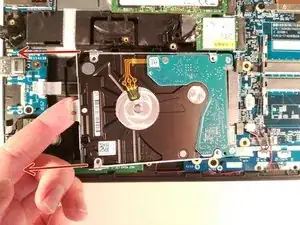

Извлеките жёсткий диск в направлении красных стрелок

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
