Замена клавиатуры Vizio CT15
Это руководство поможет пользователям заменить клавиатуру Vizio CT15, если вся клавиатура не реагирует.
Шаг 1
Выключите ноутбук и отключите все кабели питания.
Снимите шесть винтов Phillips #0.

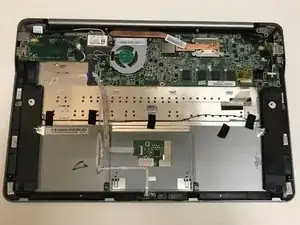

Снимите заднюю крышку.
Шаг 2
Снимите шесть винтов Phillips #0.
Шаг 3
Используйте пластиковый инструмент для вскрытия или пальцы, чтобы поддеть аккумулятор и вытащить его из ноутбука.
Шаг 4

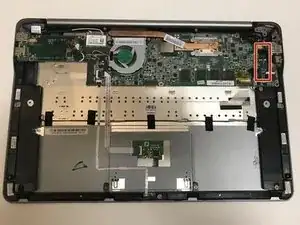

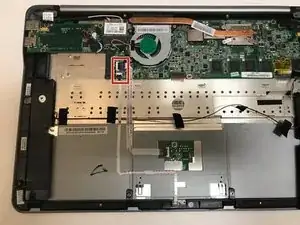

Отключите провод, соединяющий динамики с материнской платой.
Шаг 5

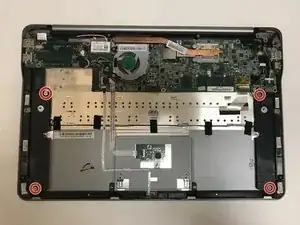

Снимите четыре винта Phillips #0.

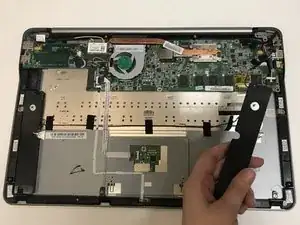

Вытащите динамики, чтобы удалить их.
Шаг 6

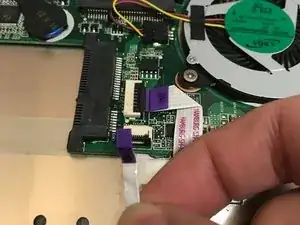

Используйте плоский конец лопатки, чтобы приподнять чёрную защёлку на ZIF-разъёме.

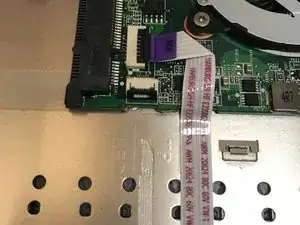

Вытащите ленточные кабели из ZIF-разъёма.
Эти провода не подключены к динамикам. Мы отключаем их только для того, чтобы снять провод под ними.
Шаг 7

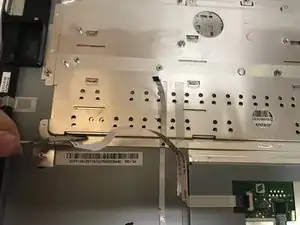

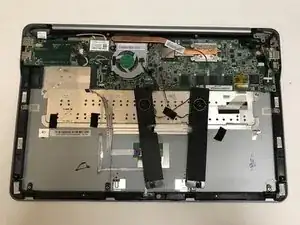

Снимите чёрные полосы клейкой ленты с проводов динамиков и извлеките динамики из ноутбука.
Шаг 8

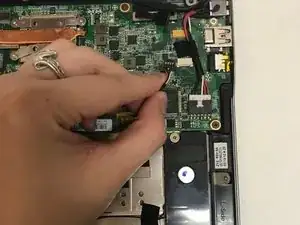

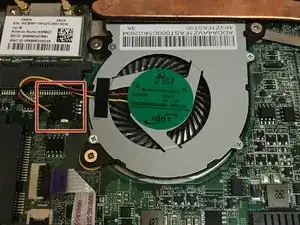

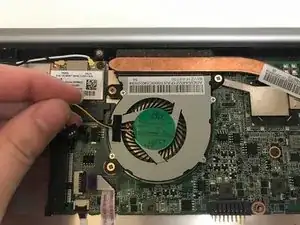

Отключите вентилятор от материнской платы.
Шаг 9
Снимите три винта Phillips #0.

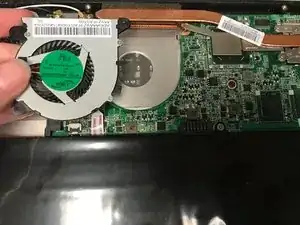

Вытащите вентилятор, чтобы удалить его.
Шаг 10

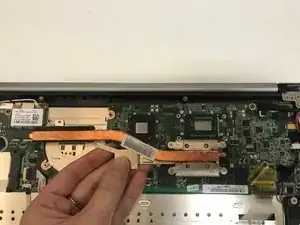

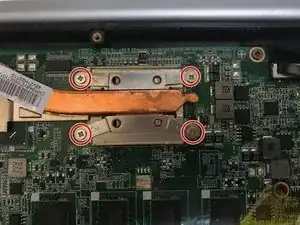

Снимите четыре винта Philips #0 с радиатора.
Поднимите и выньте радиатор из ноутбука.
Шаг 11

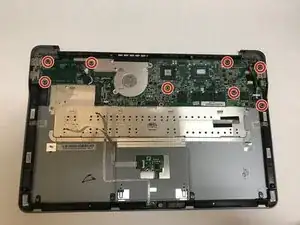

Снимите восемь винтов Phillips #0 с материнской платы.
Поднимите материнскую плату и выньте её из ноутбука.
Шаг 12

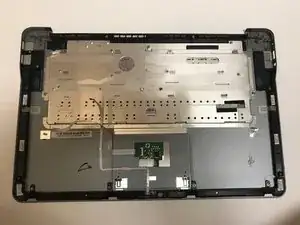

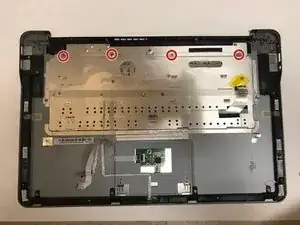

Снимите четыре винта Phillips #00, которые крепят клавиатуру к корпусу ноутбука.
Шаг 13
Используйте металлическую лопатку, чтобы аккуратно вытолкнуть клавиатуру на место.

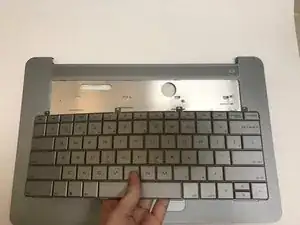

Осторожно переверните ноутбук и выньте клавиатуру.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
