Замена материнской платы Toshiba Satellite P55W-C5316

Во избежание травм убедитесь, что ноутбук выключен, прежде чем начинать работу.

Отвинтите винты с крестовой головкой PH1 диаметром 0,3 мм на задней панели с помощью отвёртки PH1.

Будьте осторожны, чтобы не треснуть панель в области портов USB и питания.

Вставьте инструмент для вскрытия между задней панелью и корпусом ноутбука и подденьте панель.

Задняя панель магнитно крепится спереди ноутбука, поэтому возможно придётся перемещать инструмент по длине панели.

Поднимите панель спереди и снимите её с ноутбука.

Снимите оба винта крепления вентилятора.

Отверните винты, фиксирующие радиатор в четырёх углах.

Осторожно снимите радиатор. Учтите, что нанесён термопаста, и его может быть немного трудно снять.

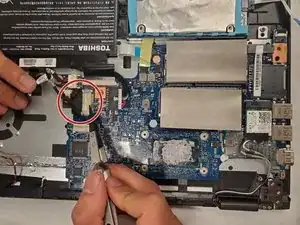

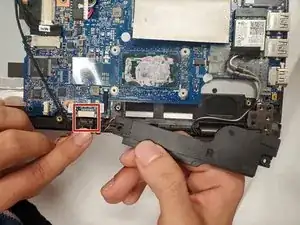

Снимите маленький бежевый разъём, фиксирующий вентилятор к ноутбуку, и извлеките узел вентилятора с радиатором из ноутбука.

Снимите все чёрные кусочки клейкой ленты с материнской платы.

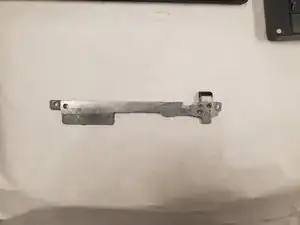

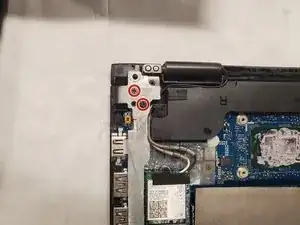

С помощью отвёртки Phillips #00 отверните два винта в верхнем левом углу защитной планки USB (металлическая планка, расположенная слева на материнской плате).

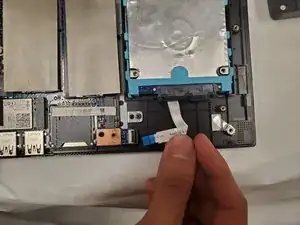

Отключите жёсткий диск (серебристая прямоугольная коробка в левом нижнем углу ноутбука), откинув маленький чёрный фиксатор разъёма вверх и вытянув разъём наружу.

С помощью отвёртки Phillips #00 отверните по два винта на обоих концах чёрной прямоугольной пластиковой планки с маркировкой «R», расположенной на верхнем крае материнской платы.

Снимите кабели дисплея, расположенные по обе стороны от бежевой части, находящейся справа от планки «R».

Снимите чёрный кабель с маркировкой «M/B» (держите руку заземлённой), потянув его на себя, сохраняя кабель параллельным поверхности ноутбука.

Снимите кабель дисплея, расположенный прямо под кабелем «M/B», сняв ленту и потянув кабель вправо, сохраняя его параллельным поверхности ноутбука.

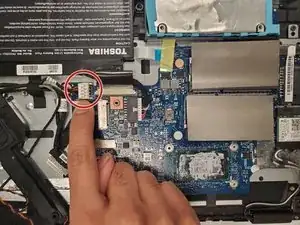

Снимите USB-разъём (белый прямоугольник), расположенный над верхним левым углом аккумулятора.

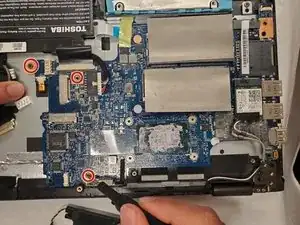

С помощью отвёртки Phillips #00 отвинтите три винта, фиксирующие материнскую плату к корпусу ноутбука (расположены на прямоугольных/круглых медных контактных поверхностях).

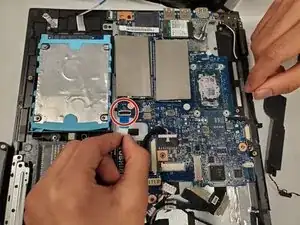

Снимите жёлтую клейкую ленту над разъёмом аккумулятора (расположен над правым верхним углом жёсткого диска).

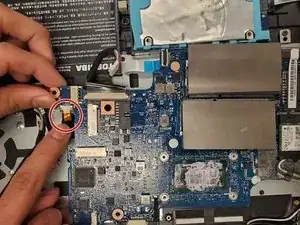

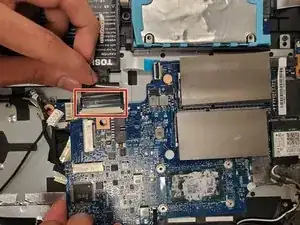

Снимите разъём, откинув чёрный переключатель вверх и вытянув кабель с синей полоской наружу.

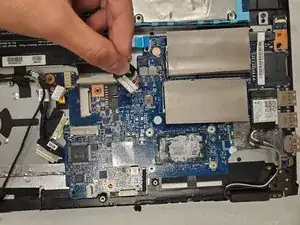

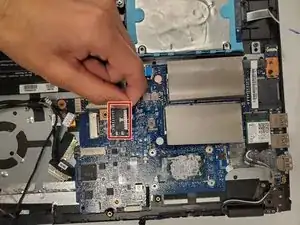

Снимите второй разъём аккумулятора, подключённый к материнской плате (больший из двух).

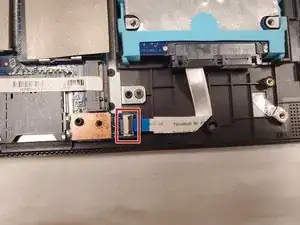

Отсоедините кабель, соединяющий материнскую плату с корпусом ноутбука (расположен на правой стороне материнской платы).

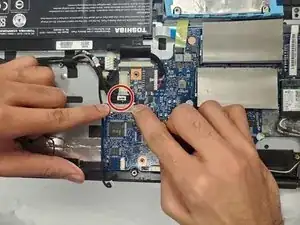

Поднимите чёрную защёлку, расположенную слева от ранее снятого кабеля-разъёма.

Снимите модуль беспроводной связи (белый прямоугольник, прикреплённый к поверхности материнской платы).

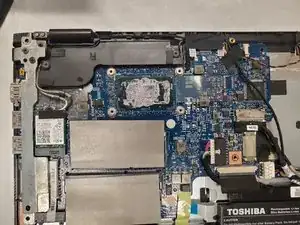

Извлеките материнскую плату из устройства.
