Замена экрана Toshiba Satellite P55W-C5316

Во избежание травм убедитесь, что ноутбук выключен, прежде чем приступать к работе.

Отвинтите винты с крестообразным шлицем PH1 длиной 0,3 мм на задней панели с помощью отвёртки PH1.

Будьте осторожны, чтобы не треснуть панель в области портов USB и разъёма питания.

Вставьте инструмент для открытия между задней панелью и корпусом ноутбука, чтобы приподнять её.

Задняя панель магнитно закреплена спереди ноутбука, поэтому возможно потребуется сдвигать инструмент вдоль панели по длине.

Поднимите панель спереди и снимите её с ноутбука.

Снимите оба винта с вентилятора.

Удалите винты, фиксирующие радиатор в четырёх углах.

Осторожно снимите радиатор. Учитывайте, что используется термопаста, и его может быть немного трудно снять.

Отсоедините маленький бежевый разъём, фиксирующий вентилятор к плате, и извлеките узел вентилятора с радиатором из корпуса ноутбука.

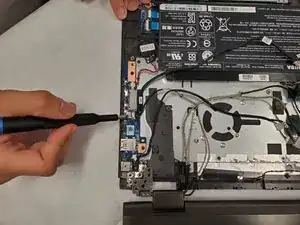

С помощью отвёртки Phillips #00 удалите два винта, фиксирующие серебристую защитную накладку USB, расположенную в правой части ноутбука, и подденьте накладку.

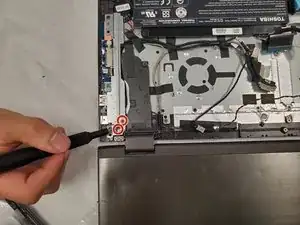

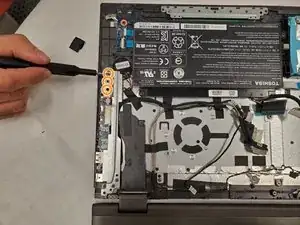

Снимите три винта в верхней части защитной накладки USB, используя отвёртку Phillips #00.

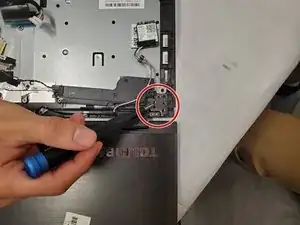

С помощью отвёртки Phillips #0 отвинтите винты на металлическом шарнире, фиксирующие экран к корпусу ноутбука.

Во время составления руководства был только один винт, но следует удалить все винты в шарнире.

Повторите предыдущий шаг, чтобы удалить винты на другом шарнире, фиксирующие дисплей к устройству.

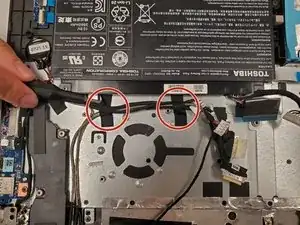

Удалите всю чёрную ленту, фиксирующую шарнир к корпусу ноутбука.

Отключите разъём, расположенный непосредственно над кабелем ввода-вывода.

Снимите сборку дисплея с устройства.
