Замена клавиатуры Toshiba Satellite P55t-A5116

Закройте ноутбук и переверните его вверх дном

С помощью пинцета снимите 14 круглых резиновых заглушек и одну меньшую цилиндрическую резиновую заглушку.

Используя биту #PH0, выкрутите 14 винтов (5,7 мм) с задней крышки.

Осторожно подденьте нижнюю крышку пластиковыми инструментами для вскрытия.

Найдите шов между задней крышкой и остальной частью корпуса ноутбука.

Используя биту #PH0, выкрутите 4 винта (5,7 мм).

Отключите 10-контактный разъём батареи и осторожно выньте батарею из ноутбука.

Осторожно снимите батарею с ноутбука.

Используя биту #PH0, выкрутите 2 винта (5,7 мм).

Снимите металлическую пластину.

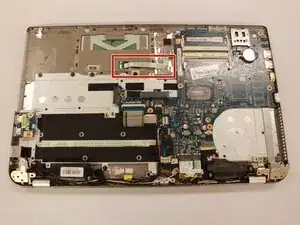

Используя биту #PH0, выкрутите 1 винт (5,7 мм) и 1 винт (4,15 мм).

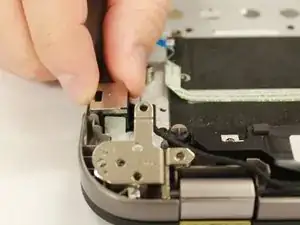

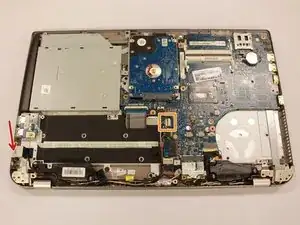

Пластиковым инструментом для вскрытия поднимите левую петлю вверх.

Осторожно потяните разъём питания. Проследите кабель до разъёма.

Отключите 4-контактный разъём и снимите его с ноутбука

Используя отвертку PH0, выкрутите 2 винта (5,7 мм).

Используя отвертку PH0, выкрутите 4 винта (3,68 мм).

Отключите 3-контактный разъём

Снимите вентилятор.

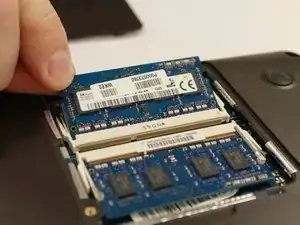

Отведите защёлки по обе стороны.

Модули оперативной памяти должны откинуться.

Извлеките модули оперативной памяти.

Повторите для другой стороны.

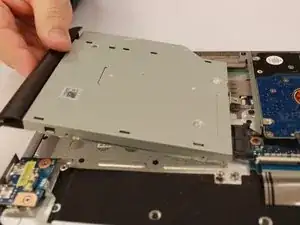

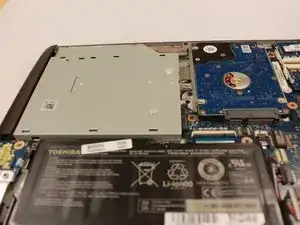

Извлеките DVD-привод, потянув его вбок из корпуса ноутбука

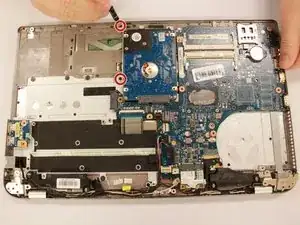

Используя биту PH0, выкрутите 2 винта (4,23 мм).

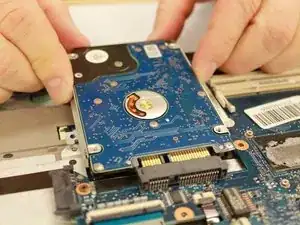

Выдвиньте жёсткий диск.

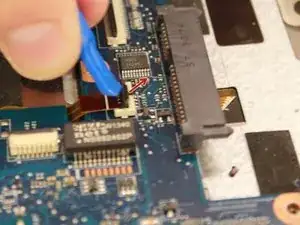

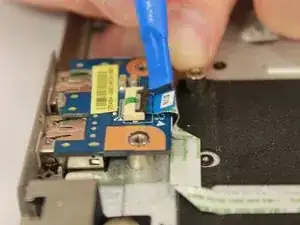

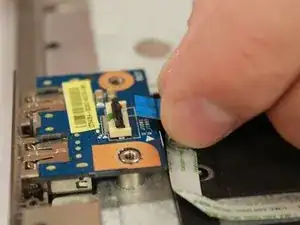

Пластиковым инструментом для вскрытия аккуратно поднимите чёрную вкладку ленточного разъёма и отсоедините ленточный кабель.

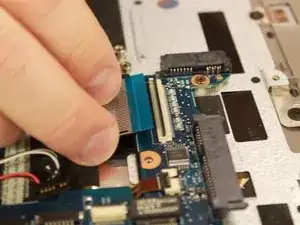

Снимите ленту.

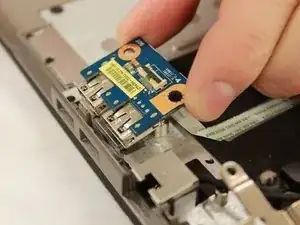

Слегка подтяните USB-порт из металлических креплений и выньте его из ноутбука.

Снимите LAN-порт/порт Ethernet. Поднимите разъём Ethernet вверх.

Отключите 8-контактный разъём.

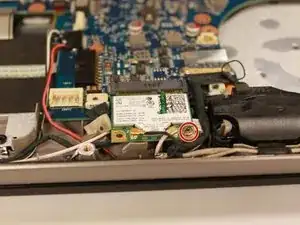

Используя биту PH0, выкрутите 1 винт (3,8 мм).

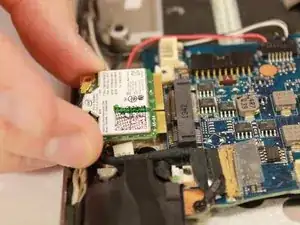

Отделите модуль беспроводной сети от материнской платы.

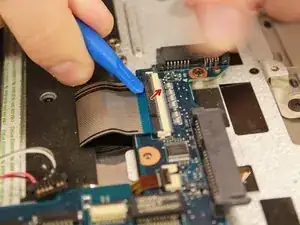

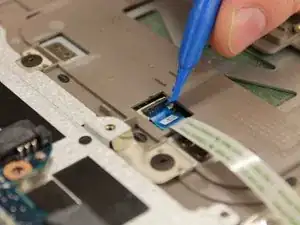

Пластиковым инструментом для вскрытия поднимите чёрную вкладку ленточного разъёма и меньшую оранжевую вкладку, которые соединены с клавиатурой снизу.

Отключите ленточные кабели.

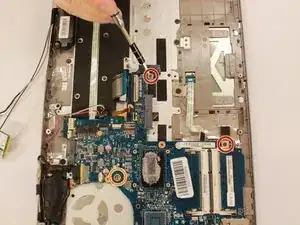

Используя биту PH0, выкрутите 2 винта (5,7 мм).

Используя биту PH0, выкрутите 1 винт (4,2 мм).

Пластиковым инструментом для вскрытия снимите вкладку CP, вставленную в тачпад.

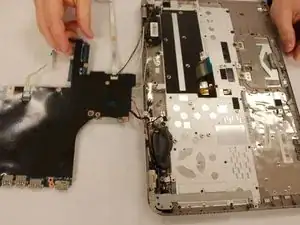

Поднимите материнскую плату и осторожно переверните её, чтобы она лежала вверх дном рядом с ноутбуком.

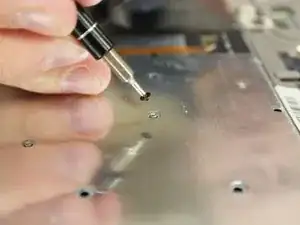

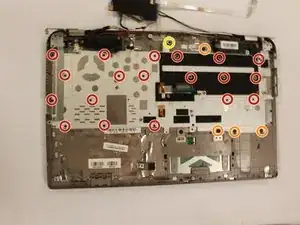

Используя биту #J000, выкрутите 20 мелких винтов (1,67 мм).

Используя биту #J000, выкрутите 4 широких потайных винта (2,44 мм).

Используя биту #J000, выкрутите 1 винт (4,1 мм).

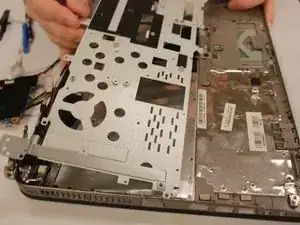

Осторожно поднимите металлическую рамку от ноутбука.

Используя биту #J000, выкрутите 4 мелких винта (1,67 мм).

Аккуратно приподнимите клавиатуру и извлеките её из ноутбука.
