Замена материнской платы Toshiba Satellite L15W-B1208X

Выключите ноутбук перед началом работы.

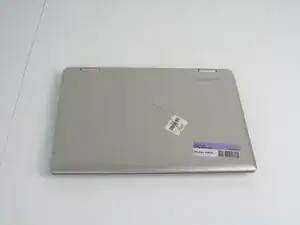

Переверните ноутбук так, чтобы наклейки с модельным номером были обращены вверх.

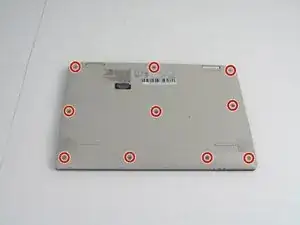

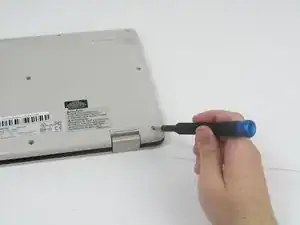

Используйте крестовую отвёртку Phillips #1 (насадка PH1), чтобы вынуть десять винтов 5 мм, крепящих нижнюю крышку.

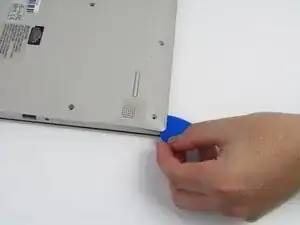

Вставьте медиатор для вскрытия в шов между нижним корпусом и основной частью ноутбука. Отделите нижнюю крышку от основного корпуса.

Рекомендуется начать с угла и продвигаться вдоль кромки крышки.

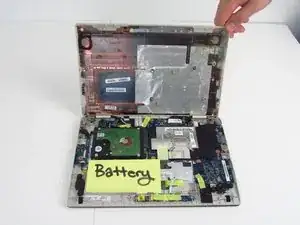

Используйте пластиковый инструмент для вскрытия, чтобы отделить оставшуюся часть задней крышки от ноутбука.

Будьте осторожны, чтобы не согнуть и не треснуть пластиковую заднюю крышку.

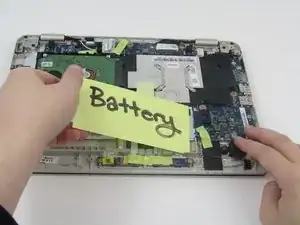

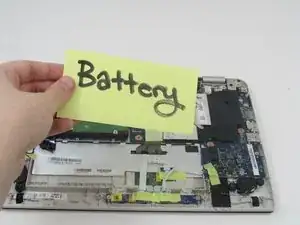

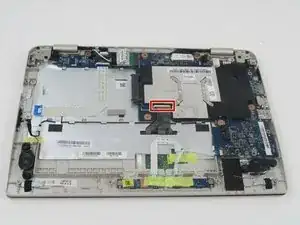

Отключите аккумулятор от материнской платы, аккуратно потянув за провод, подключённый к материнской плате.

Осторожно извлеките аккумулятор из ноутбука.

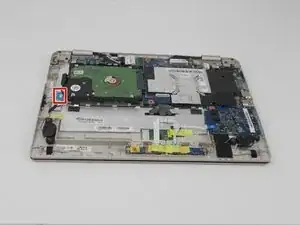

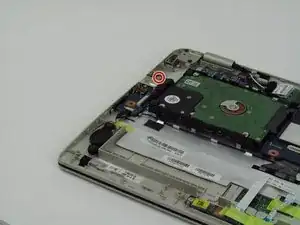

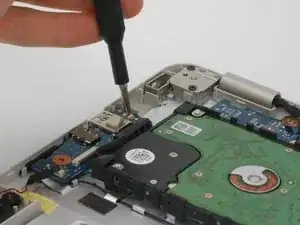

Используйте крестовую отвёртку Phillips #1 (насадка PH1), чтобы вынуть винт 2 мм, фиксирующий звуковую плату.

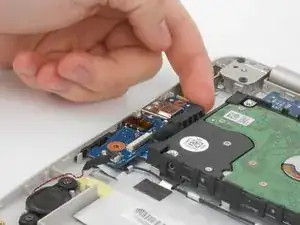

Используя антистатические пинцеты с тупым носиком, аккуратно потяните за пластиковый разъём, который соединяет проводку динамиков со звуковой платой, чтобы отключить звуковую плату от ноутбука.

Аккуратно оттяните провод от звуковой платы с помощью антистатических пинцетов с тупым носиком.

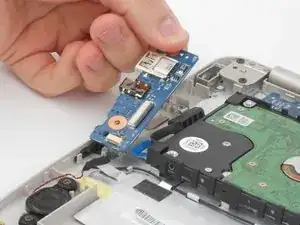

Аккуратно извлеките звуковую плату из ноутбука.

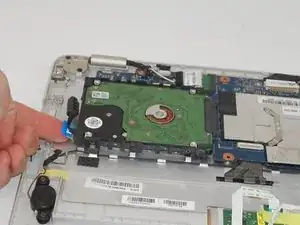

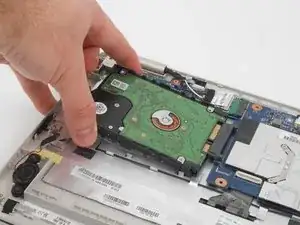

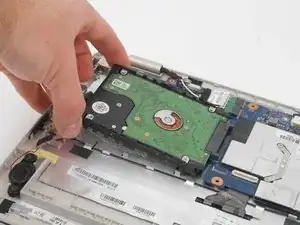

Поднимите ленту под жёстким диском, чтобы приподнять жёсткий диск вверх.

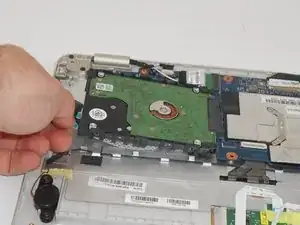

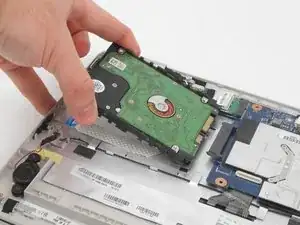

Аккуратно потяните жёсткий диск к краю ноутбука, чтобы отсоединить его от электроники ноутбука.

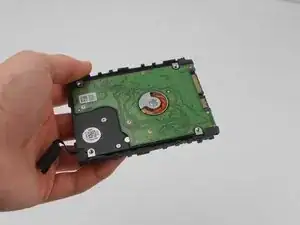

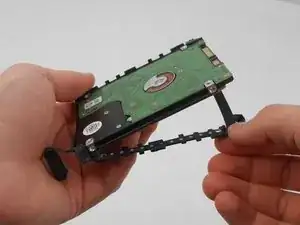

Снимите жёсткий диск с чёрного резинового крепления, оттягивая угол резинового крепления от жёсткого диска.

Продолжайте оттягивать резиновое крепление от жёсткого диска, пока не снимете все четыре угла.

Снимите оставшуюся часть резинового крепления с жёсткого диска.

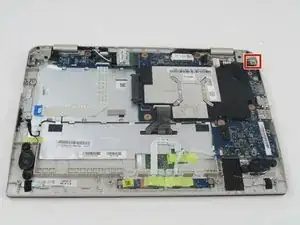

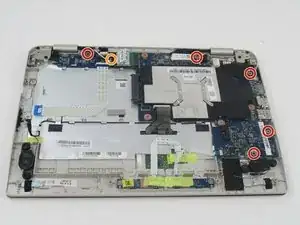

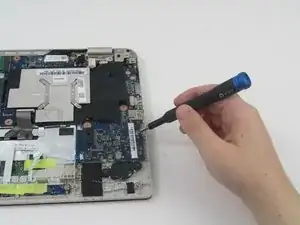

Выньте шесть отмеченных винтов 2 мм крестовой отвёрткой Phillips #1 (насадка PH1).

Оранжевый отмеченный винт размещён под модулем Wi‑Fi, поэтому при его извлечении будьте осторожны, чтобы не повредить модуль.

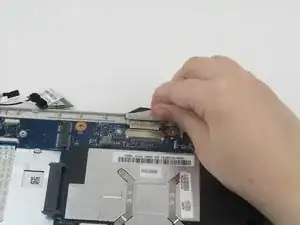

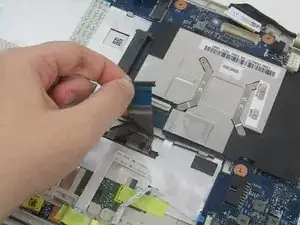

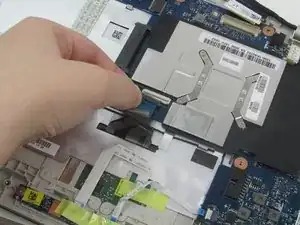

Осторожно отсоедините синий ленточный кабель, прикреплённый к серебристой плате на материнской плате, используя ногти, чтобы аккуратно потянуть за вставку с биркой, и отложите его в сторону.

Разъёмы на этих кабелях легко ломаются, поэтому обращайтесь с ними аккуратно.

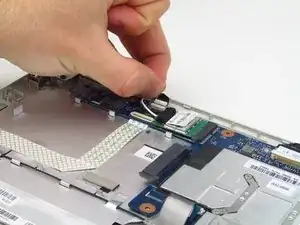

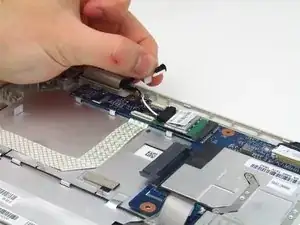

Аккуратно снимите вставку рядом с модулем Wi‑Fi на материнской плате. Используйте ногти, чтобы аккуратно потянуть за вставку с биркой, и отложите её в сторону.

Разъёмы на этих кабелях легко ломаются, поэтому обращайтесь с ними аккуратно.

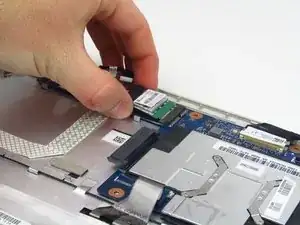

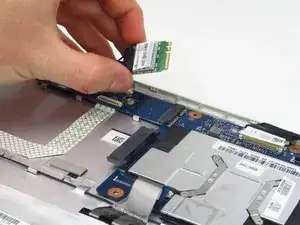

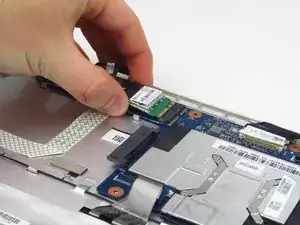

Потяните за боковые стороны модуля Wi‑Fi, чтобы вынуть его из разъёма на материнской плате. Поднимите карту вверх и от материнской платы, так как она может пытаться вернуть форму в корпус.

Возьмитесь за бумажную вкладку на кабеле у серебристой части материнской платы. Аккуратно потяните её из разъёма и отложите в сторону.

Следующие два кабеля — самые хрупкие. Будьте осторожны при их отсоединении.

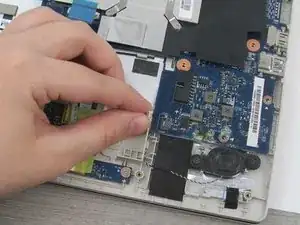

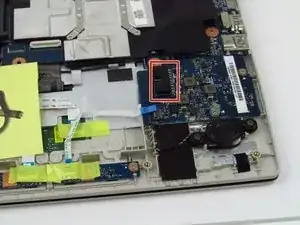

Используйте ногти, чтобы аккуратно потянуть за вставку с язычком кабеля у нижней части материнской платы и отведите её в сторону.

Аккуратно потяните за ленточный кабель, присоединённый к материнской плате рядом с картой Wi‑Fi. При необходимости осторожно подденьте язычок ногтями, чтобы вынуть его из разъёма.

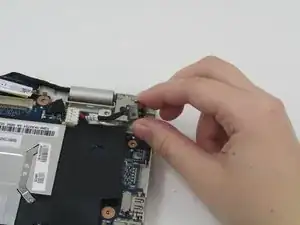

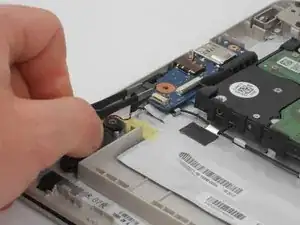

Аккуратно подденьте разъём наушников из корпуса, следя за тем, чтобы не повредить пластик.

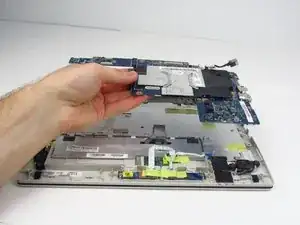

Чтобы извлечь материнскую плату из корпуса, аккуратно приподнимите левую сторону и выньте её из корпуса.
