TOSHIBA Satellite E45W-C4200X Замена разъёма питания DC
Это руководство проведёт Вас по необходимым шагам для замены разъёма питания на Вашем Toshiba Satellite E45W-C4200X.
Разъём питания часто вызывает проблемы в ноутбуках серии Toshiba Satellite, замена быстрая и относительно недорогая.
Перед использованием этого руководства убедитесь, что Вы изучили страницу по устранению неисправностей, чтобы гарантировать необходимость замены.
Перед началом полностью выключите ноутбук и отключите его от любого внешнего источника питания.
Шаг 1

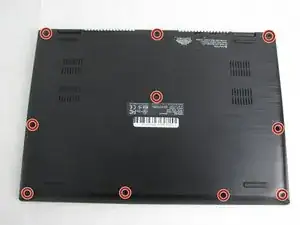

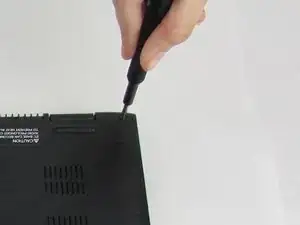

Отверткой Phillips №1 снимите десять винтов диаметром 1 мм, фиксирующих заднюю крышку.
Шаг 2

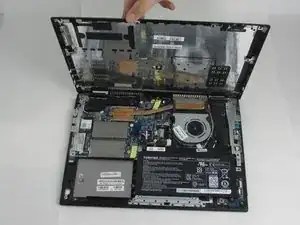

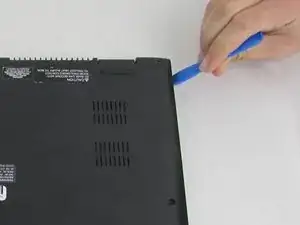

Используйте пластиковый инструмент для поддёма, чтобы отделить заднюю крышку от корпуса ноутбука.
Двигайтесь медленно и аккуратно — пластик может треснуть.
Рекомендуется начинать с угла и вести инструмент вдоль кромки.
Шаг 3

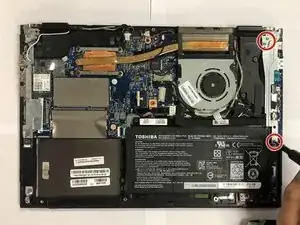

Отверткой Phillips №1 снимите три винта, удерживающие кронштейн над портами с правой стороны.
Снимите кронштейн.
Шаг 4

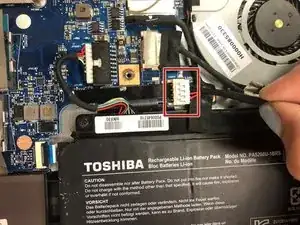

Отключите кабельный жгут питания от материнской платы.

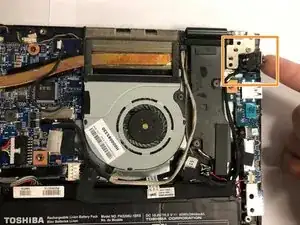

Поднимите разъём питания из его посадочного места в верхнем правом углу.

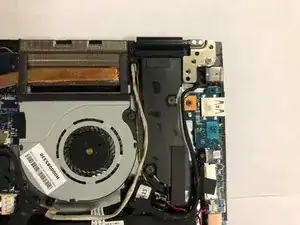

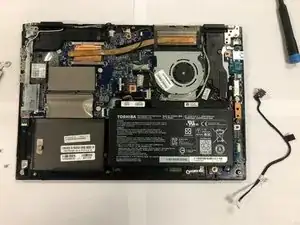

Снимите кабель.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
