Замена клавиатуры TOSHIBA Satellite E45W-C4200X
Это руководство проведёт Вас по необходимым шагам по замене клавиатуры в ноутбуке Toshiba Satellite E45W-C4200X.
Клавиатура — важный аппаратный компонент, используемый для ввода информации и письма.
Перед использованием этого руководства убедитесь, что Вы изучили страницу по поиску и устранению неисправностей, чтобы подтвердить необходимость замены клавиатуры.
Перед началом работы полностью отключите питание ноутбука и отсоедините все внешние источники питания.
Шаг 1
Отверткой Phillips №1 отвинтите десять винтов 1 мм с задней панели устройства.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы отделить заднюю крышку от ноутбука.
Действуйте медленно и осторожно, так как пластик может треснуть.
Рекомендуется начинать с угла и вести инструмент вдоль края.
Шаг 3

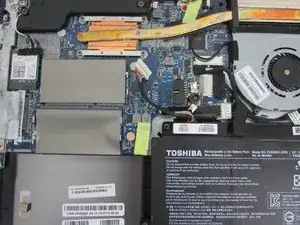

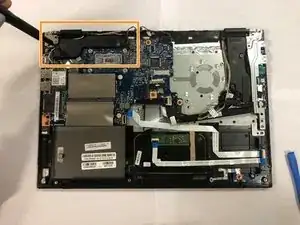

С помощью отвертки Phillips №1 снимите четыре винта 0,5 мм, крепящие радиатор.
Шаг 4

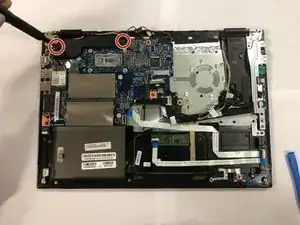

Отверткой Phillips №1 отвинтите два винта 1 мм, крепящие вентилятор охлаждения.
Шаг 5
Отключите шнур вентилятора от разъёма на плате.

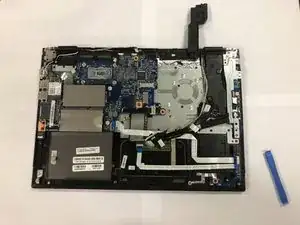

Снимите вентилятор охлаждения и радиатор с ноутбука.
Шаг 6
Аккуратно отнимите ленту, удерживающую радиатор на вентиляторе охлаждения.
Отклеивайте осторожно, поскольку лента проходит по всем четырём сторонам.
Отделите вентилятор охлаждения от радиатора.
Шаг 7

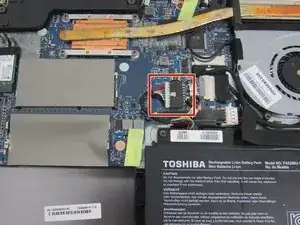

Отключите разъём батареи.
Убедитесь, что Вы используете антистатический браслет на протяжении всей замены.
Шаг 8

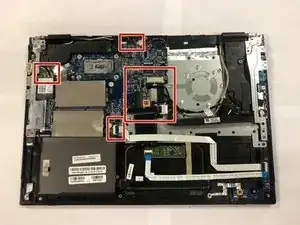

Снимите все оставшиеся внешние жгуты проводов с печатной платы.
Рекомендуется использовать маркировку или делать фотографии удаляемых проводов, чтобы облегчить повторное подключение.
Шаг 9
Отверткой Phillips №1 отвинтите три винта с металлического кронштейна на левой стороне печатной платы.
Снимите кронштейн.
Шаг 10
Отверткой Phillips №1 отвинтите два винта с чёрной пластиковой крышки.
Снимите чёрную пластиковую крышку.
Шаг 11
Отверткой Phillips №1 отвинтите оставшиеся два винта, удерживающие печатную плату на месте.

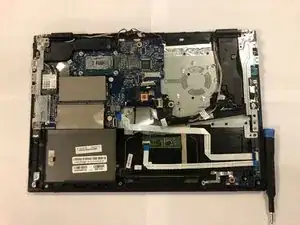

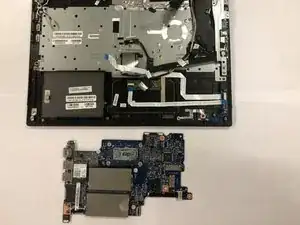

Аккуратно извлеките материнскую плату из устройства.
Шаг 12

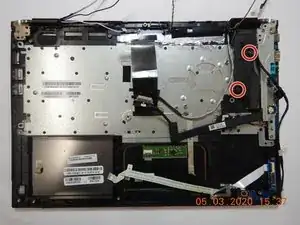

Отверткой Phillips №1 снимите два винта 1 мм с чёрной пластиковой крышки.
Шаг 13

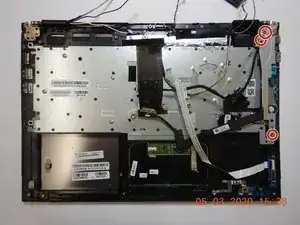

Отверткой Phillips №00 снимите три винта 0,5 мм с металлического кронштейна.
Шаг 14

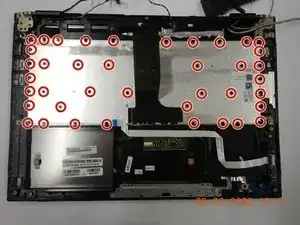

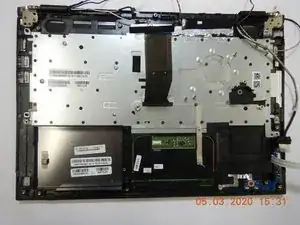

Отверткой Phillips №000 отвинтите 44 (сорок четыре) винта 0,5 мм на существующей серебристой панели.
Шаг 15

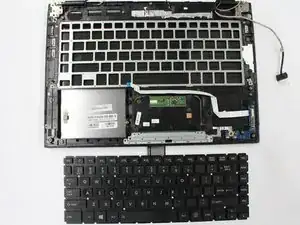

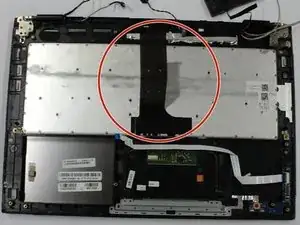

Подтяните вверх чёрную защёлку на серебристой панели, чтобы извлечь клавиатуру.
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
