Замена материнской платы Lenovo Yoga 710-14IKB

Убедитесь, что устройство полностью ВЫКЛЮЧЕНО перед началом работы.

Используйте отвертку Torx T4, чтобы открутить девять винтов 5 мм, удерживающих крышку.

Используйте отвертку Torx T4, чтобы открутить винт 8 мм в центре.

При сборке не затягивайте винты слишком сильно, иначе можно треснуть пластиковую крышку.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть крышку и приподнять её от ноутбука, начиная с одного конца и продвигаясь по периметру.

Крышка большая, плоская и выполнена из тонкого пластика. Она легко трескается, поэтому не применяйте чрезмерную силу при поддевании.

Используйте крестовую отвертку Phillips #00, чтобы удалить четыре винта 3 мм, удерживающих батарею.

Будьте аккуратны, чтобы не сорвать резьбу на винтах. Также не допускайте падения винтов внутрь корпуса ноутбука.

Используйте пальцы или инструмент для вскрытия, чтобы выдвинуть разъём питания батареи из гнезда на материнской плате.

Снимите батарею.

Используйте крестовую отвертку Phillips #00, чтобы открутить винт 3 мм, крепящий SSD.

Поднимите SSD пальцами и отсоедините его от разъёма, вынимая из ноутбука.

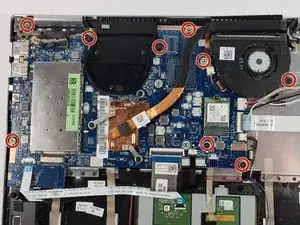

Используйте отвертку PH00, чтобы открутить девять винтов 3 мм.

Отсоедините указанные кабели от материнской платы.

Будьте осторожны при снятии кабелей. Не тяните и не дергайте кабели из разъёмов.

Снимите материнскую плату.

Если вы хотите полностью извлечь материнскую плату, необходимо выпаять кабель дисплея.
