Замена материнской платы Lenovo ThinkPad T495s
Нужно вернуть к жизни Ваш Lenovo ThinkPad T495s? Этот ремонт необходим, если ноутбук не загружается, перегревается или получил механические повреждения, такие как пролитая жидкость или удар. Замена материнской платы устраняет такие проблемы, как отсутствие питания, неисправные порты или крупные системные сбои.
Продвинутые навыки вроде пайки не требуются, но важны базовые технические знания и аккуратное обращение с компонентами. Особенность этого ремонта — необходимость тщательной внимательности к деталям, включая повторное нанесение термопасты для оптимального охлаждения.
В этом руководстве показано, как заменить материнскую плату в Lenovo ThinkPad T495s (модели 20QJ/20QK), чтобы вернуть ноутбуку работоспособность. T495s также называют AMD-версией ThinkPad T490 — он обеспечивает высокую производительность для профессионалов и студентов.
Материнская плата — это сердце Вашего ноутбука, которое соединяет все аппаратные компоненты, включая процессор, оперативную память и накопитель. Она обеспечивает обмен данными между этими частями, гарантируя корректную работу устройства.
Советы и предупреждения перед началом работы:
- Всегда отключайте аккумулятор и убедитесь, что устройство полностью выключено, чтобы избежать электрических опасностей.
- Если аккумулятор раздут, обращайтесь с ним осторожно и соблюдайте правила утилизации, чтобы предотвратить возгорание.
- Используйте антистатические инструменты, чтобы защитить чувствительные компоненты от статического электричества.
- Сделайте резервную копию данных перед началом, поскольку в процессе потребуется отключение всех накопителей.
- Правильно утилизируйте повреждённые детали в соответствии с местными правилами утилизации электронных отходов.
Следуйте этому руководству, чтобы быстро восстановить работоспособность и производительность Вашего ноутбука!
Шаг 1
Не начинайте до тех пор, пока ноутбук не будет отключён от сети и полностью выключен.
Переверните ноутбук, чтобы открыть заднюю панель.
Шаг 2
Ослабьте пять 4,0 мм винтов с захватом крестовой отвёрткой Phillips #1.
Винты останутся прикреплёнными к задней крышке при её снятии.
Шаг 3

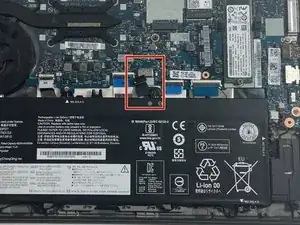

С помощью пинцета отсоедините разъём аккумулятора от материнской платы.
Шаг 4

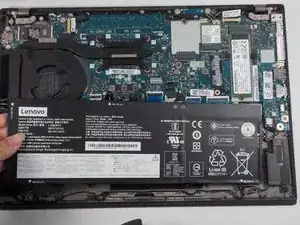

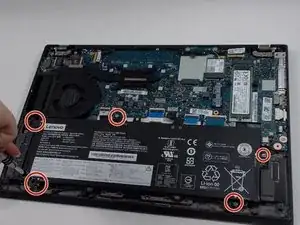

Снимите пять винтов 4,5 мм крестовой отвёрткой Phillips #1.
В нижней части аккумулятора есть пластиковые защёлки, поэтому потяните его немного вперёд руками, в сторону материнской платы, прежде чем поднимать вверх.
Шаг 5

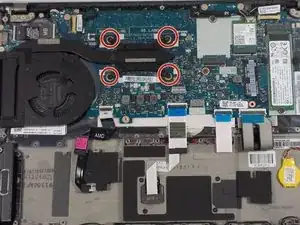

Крестовой отвёрткой Phillips #1 ослабьте четыре 2,2 мм винта, фиксирующие узел вентилятора.
Винты должны оставаться прикреплёнными к вентилятору при снятии.

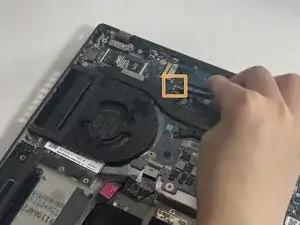

С помощью пинцета отключите разъём вентилятора от материнской платы.
Поднимите вентилятор из корпуса руками.

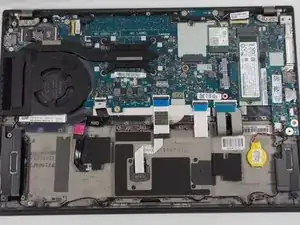

Шаг 6

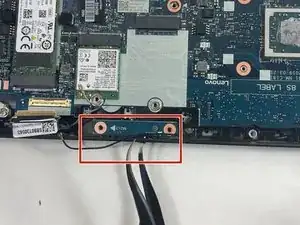

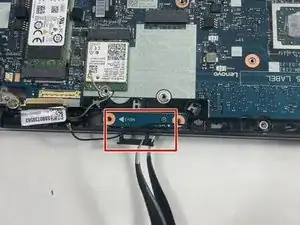

С помощью пинцета захватите держатель SIM-карты и извлеките его из ноутбука.
Шаг 7

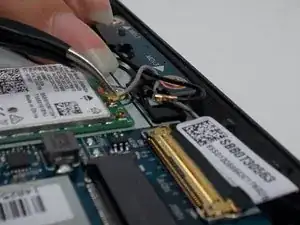

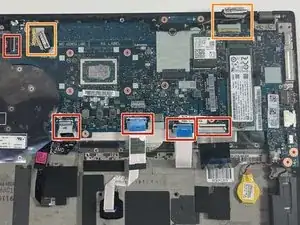

С помощью пинцета захватите и отключите четыре разъёма материнской платы.
Шаг 8

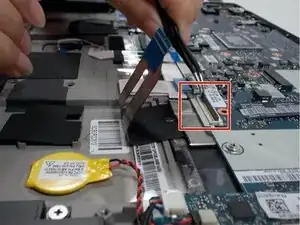

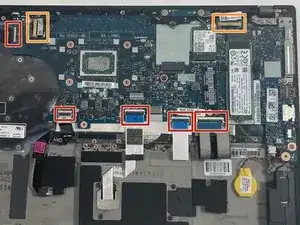

Используйте инструмент iFixit Opening Tool, чтобы приподнять маленькие запорные язычки на пяти ZIF разъёмах ленточных кабелей, подключённых к материнской плате. Ленточные кабели легко выходят из гнёзд практически без усилий.
ZIF означает «нулевое усилие при вставке»; если при отключении вы испытываете хоть какое‑то сопротивление, ещё раз проверьте, что запорные язычки подняты.
Чтобы отключить два разъёма кабелей дисплея, аккуратно подденьте кончик лопатки под защёлку. Затем откиньте защёлку на другую сторону гнезда, чтобы она прилегла к кабелю.
Держа защёлку и кабель вместе, аккуратно потяните в направлении кабеля, чтобы снять разъём с гнезда.
Шаг 9

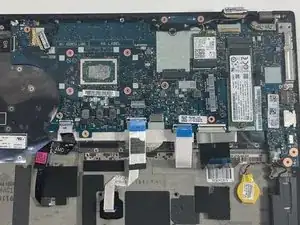

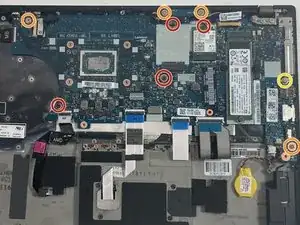

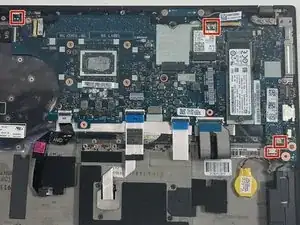

Крестовой отвёрткой Phillips #1 удалите четыре винта 2,2 мм.
Крестовой отвёрткой Phillips #1 удалите четыре винта 3,0 мм.
Крестовой отвёрткой Phillips #1 удалите один винт 4,5 мм.
Шаг 10

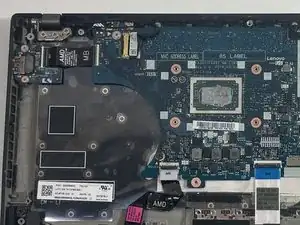

Поднимите левую сторону материнской платы вверх и влево, чтобы извлечь её из шасси.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
