Замена материнской платы Lenovo IdeaPad N586

Чтобы разблокировать аккумулятор, переверните ноутбук так, чтобы нижняя часть была обращена вверх. Затем разблокируйте левый защёлку, сдвинув её влево.

Теперь сдвиньте правую защёлку вправо и удерживайте её, одновременно другой рукой вытягивая аккумулятор.

Снимите два отмеченных винта.

Это задняя часть ноутбука с снятой крышкой.

Найдите и снимите один винт справа от оптического привода.

Оптический привод должен легко выскользнуть при усилии одного большого пальца.

Теперь снимите последние два отмеченных винта.

Оттолкните жёсткий диск от центра шасси.

Поднимите жёсткий диск из шасси за язычок, расположенный на диске.

Отсоедините белый и чёрный провода.

Далее открутите винт сетевой карты Wi‑Fi.

Вытащите карту Wi‑Fi.

Сдвиньте маленькие защёлки в стороны от модуля памяти, чтобы разблокировать планку памяти.

После разблокировки вытяните модуль памяти из разъёма.

Снимите три винта на дне корпуса. Рядом с ними изображён маленький значок клавиатуры. Если не открутить их сначала, клавиатура не снимется. Поместите пластиковую лопатку прямо под край клавиатуры и поднимите клавиатуру.

Медленно и аккуратно приподнимите клавиатуру, отделяя её от шасси.

Осторожно поднимите клавиатуру с корпуса.

Аккуратно отсоедините клавиатуру от ноутбука, отщёлкнув ленточный кабель клавиатуры.

Теперь снимите клавиатуру с компьютера.

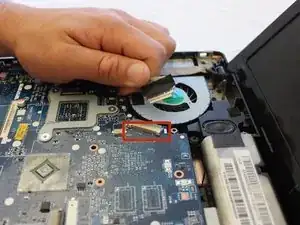

Отсоедините показанную вилку.

Поднимите вентилятор.

Снимите два отмеченных винта.

Это вентилятор, отделённый от материнской платы.

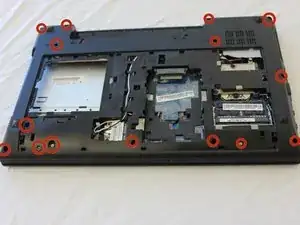

Снимите все показанные винты.

Переверните ноутбук.

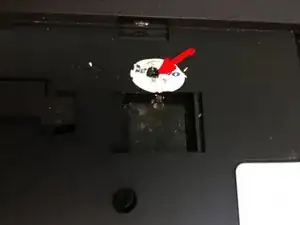

Снимите ещё один винт, спрятанный под белой бумажной овальной наклейкой (lenovo).

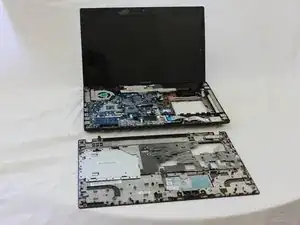

Снимите рамку клавиатуры.

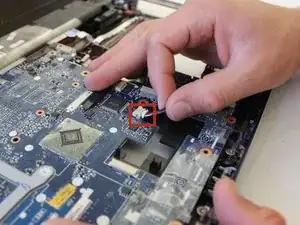

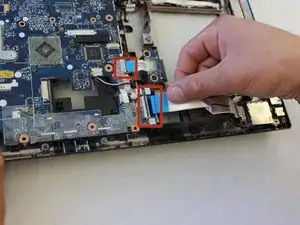

Отсоедините отмеченные разъёмы.

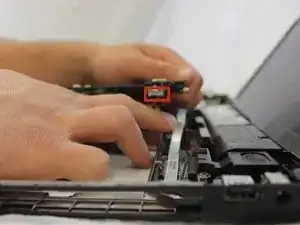

Необходимо отсоединить ещё несколько разъёмов.

Снимите последнее соединение, соединяющее материнскую плату с основанием ноутбука.

Вот как выглядит материнская плата после извлечения из ноутбука.
