Замена жесткого диска Lenovo IdeaPad S10-2

Ноутбуки

Демонстрируется замена жесткого диска из-за проблем с производительностью или для обновления жесткого диска. Неисправный жесткий диск будет издавать громкий щелкающий звук. Замена жесткого диска должна решить эту проблему. Замена жесткого диска из-за проблем с производительностью или обновление жесткого диска может улучшить ситуацию. Для замены жесткого диска вам понадобятся отвертка с головкой Phillips J0 и лопатка. Убедитесь, что ноутбук выключен перед продолжением.

Шаг 1

Начните с закрытого ноутбука.

Переверните ноутбук, чтобы задняя панель была видна, как показано на втором изображении.

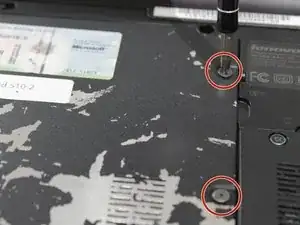

Удалите два винта Phillips длиной 40 мм с помощью отвертки с головкой Phillips J0.

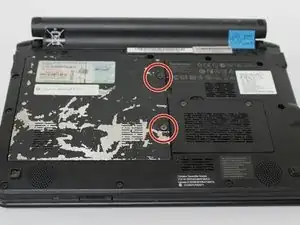

Шаг 2

Удалите оба винта Phillips длиной 40 мм с помощью отвертки с головкой Phillips J0.

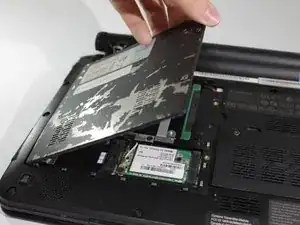

Снимите заднюю панель и отложите ее в сторону.

Шаг 3

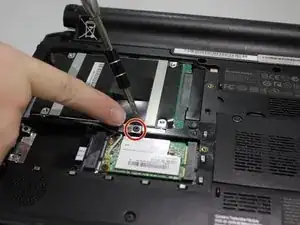

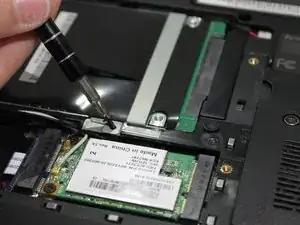

Удалите винт длиной 40 мм с помощью отвертки с головкой Phillips J0.

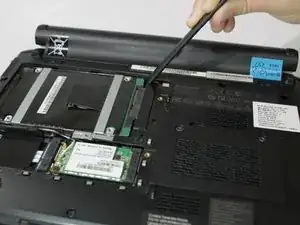

Шаг 4

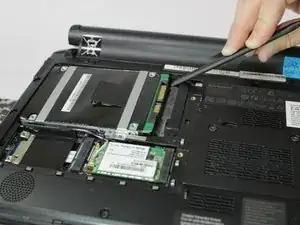

После удаления винта аккуратно вставьте плоский конец лопатки в зазор, чтобы извлечь жесткий диск из порта.

Выньте жесткий диск из порта.

Выдвиньте вставленный конец лопатки наружу, как показано на действующих снимках.

Шаг 5

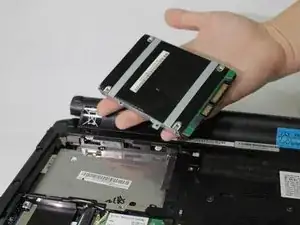

Аккуратно поднимите корпус жесткого диска, чтобы извлечь его из ноутбука.

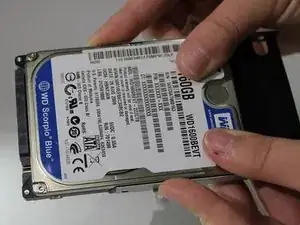

Корпус — это металлический корпус, в котором находится сам жесткий диск. Вы должны удалить металлический корпус, чтобы заменить жесткий диск.

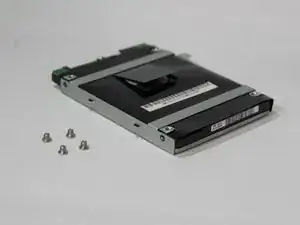

Шаг 6

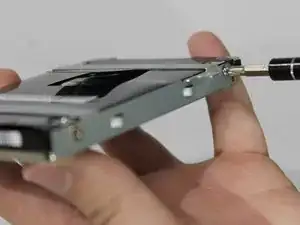

Корпус жесткого диска имеет четыре винта длиной 40 мм, удерживающих жесткий диск на месте.

Удалите четыре винта длиной 40 мм с помощью отвертки с головкой Phillips J0.

Шаг 7

Замена жесткого диска Lenovo IdeaPad S10-2Перевод руководства с ifixit.com
