Замена процессора Lenovo IdeaPad N580

Переверните устройство так, чтобы нижняя часть была сверху. Убедитесь, что сторона с петлями обращена к Вам.

Сдвиньте правый переключатель вправо до щелчка. После этого вы увидите красный цвет там, где ранее находился переключатель.

Теперь возьмите левой рукой и сдвиньте левый переключатель влево.

Этот переключатель не фиксируется щелчком, как другой, поэтому удерживайте его левой рукой.

Положите свободную руку на аккумулятор. Осторожно сдвиньте его из посадочного места.

Поверните ноутбук так, чтобы теперь петля была от Вас.

Удалите два винта Phillips #0 размером 2,5 x 4,0 мм с нижней стороны ноутбука.

Сдвиньте нижнюю панель к себе до упора, затем аккуратно снимите её.

Удалите три винта Phillips #0 размером 2,0 x 6,0 мм, расположенные на нижней стороне устройства.

Поверните ноутбук в обычное положение и откройте крышку.

С помощью лопатки и пальцев подденьте край клавиатуры и приподнимите её.

Аккуратно отсоедините ленточный кабель клавиатуры от разъёма.

Удалите винт Phillips #0 размером 2,5 x 6,0 мм из центральной части устройства.

Закройте ноутбук и снова положите его лицевой стороной вниз.

Если установлен жёсткий диск, удалите два винта Phillips #0 размером 2,5 x 4,0 мм.

Выдвиньте жёсткий диск из его посадочного места.

Удалите одиннадцать винтов Phillips #0 размером 2,5 x 6,0 мм.

Удалите три плоских винта размером 2,0 x 3,0 мм.

Удалите винт Phillips #0 размером 2,5 x 4,0 мм.

Поверните ноутбук в обычное положение и откройте крышку.

Отключите два ленточных кабеля, расположенных в центре.

Поднимите рамку клавиатуры (с трекпадом) прямо вверх и извлеките её.

Отсоедините пять ленточных кабелей в верхней части компьютера.

Осторожно извлеките одиночный кабель из его разъёма.

Удалите три винта Phillips #0 размером 2,5 x 3,0 мм на материнской плате.

С помощью пальцев или лопатки слегка приподнимите материнскую плату.

Отсоедините одиночный кабель, находящийся снизу.

Полностью извлеките материнскую плату.

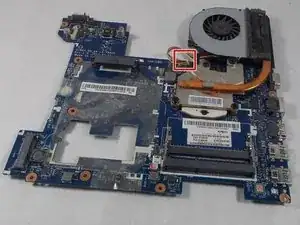

Отсоедините кабель рядом с блоком вентилятора.

Удалите три винта Phillips #0 размером 2,0 x 3,2 мм, крепящие вентилятор.

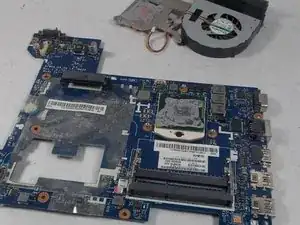

Снимите вентилятор прямо с материнской платы.

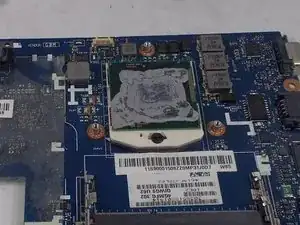

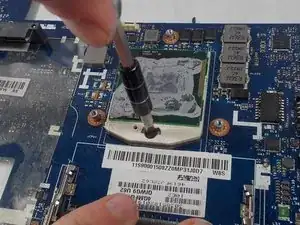

С помощью плоской отвертки поверните бежевый фиксатор против часовой стрелки до положения «разблокировано».

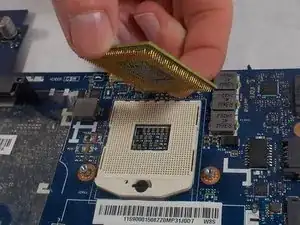

Поднимите процессор из сокета.

При установке нового процессора и возвращении фиксатора в положение «заблокировано» не забудьте нанести термопасту, чтобы предотвратить перегрев.
