Замена материнской платы Lenovo IdeaPad 310-15IKB

Переверните ноутбук так, чтобы шарниры были направлены от вас.

Используйте крестовую отвертку, чтобы извлечь двенадцать винтов 6,5 мм, фиксирующих нижнюю крышку и правую панель.

Не обязательно снимать нижнюю левую панель, если вы не собираетесь заменять жесткий диск.

Вставьте плоский конец лопатки в выемку в верхнем левом углу правой панели.

Подденьте панель, чтобы освободить держатели, фиксирующие панель.

Снимите панель.

Используйте крестовую отвертку, чтобы выкрутить три винта 6,6 мм, фиксирующие материнскую плату к нижней крышке.

Используйте пинцет или ногти, чтобы поднять разъем кабеля вентилятора вертикально вверх и вынуть его из гнезда на материнской плате.

Используйте плоский конец лопатки или ноготь, чтобы перевернуть фиксаторы ZIF на разъемах клавиатуры и тачпада вверх.

Используйте тупой пинцет, чтобы вытянуть ленточный кабель клавиатуры прямо из его разъема.

Используйте тупой пинцет, чтобы вытянуть ленточный кабель тачпада прямо из его гнезда.

Хватайтесь за синюю выдвижную бирку и тяните её, а не за весь ленточный кабель.

Используйте заостренный конец лопатки, чтобы аккуратно поддеть и отключить два антенных кабеля от беспроводного модуля.

Переверните ноутбук и откройте крышку дисплея.

Сборка клавиатуры прикреплена к нижней части корпуса пластиковыми защелками. Вы услышите и почувствуете, как они освобождаются при работе.

Вставьте кончик монтажной лопатки в зазор между верхним левым углом нижней крышки и сборкой клавиатуры.

Проведите лопаткой вниз к нижнему левому углу, чтобы освободить защелки.

Вставьте кончик монтажной лопатки в зазор между левой нижней стороной подставки для ладоней и нижней крышкой.

Проведите лопаткой вправо, чтобы освободить защелки, фиксирующие передний край.

Вставьте кончик монтажной лопатки в нижний правый зазор между шасси и сборкой клавиатуры.

Проведите лопаткой в направлении к верхнему правому углу, чтобы освободить оставшиеся защелки.

Поднимите сборку клавиатуры с корпуса.

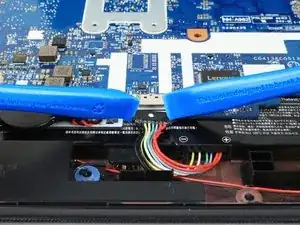

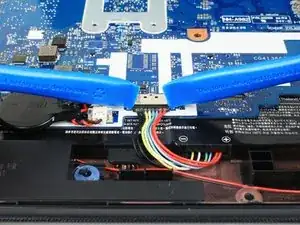

Используйте два монтажных инструмента или ногти, чтобы аккуратно «вывести» разъем аккумулятора вертикально из его гнезда на материнской плате.

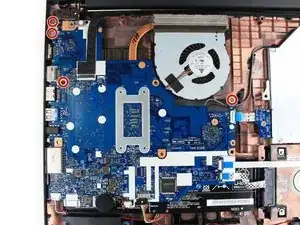

Используйте крестовую отвертку, чтобы выкрутить четыре винта 3,3 мм, фиксирующие материнскую плату к нижней крышке.

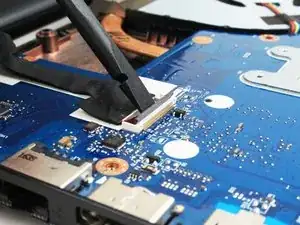

Используйте плоский конец лопатки, чтобы перевернуть фиксатор ZIF, удерживающий кабель дисплея, вверх.

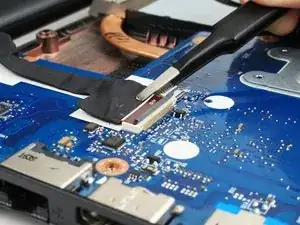

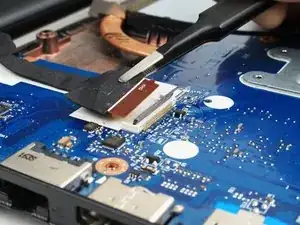

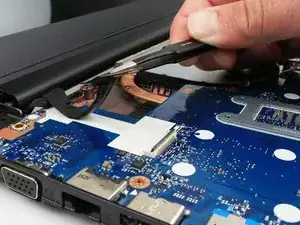

Используйте тупой пинцет, чтобы вытянуть кабель дисплея прямо из его гнезда на материнской плате.

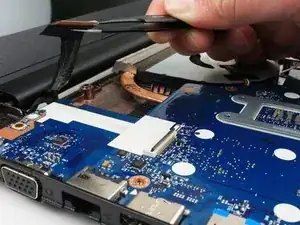

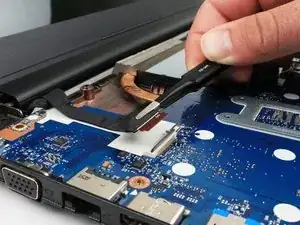

Используйте тупой пинцет, чтобы поднять кабель дисплея вертикально, чтобы освободить его с материнской платы.

Кабель дисплея приклеен к материнской плате слабым клеем. Поднимайте осторожно, чтобы не повредить кабель.

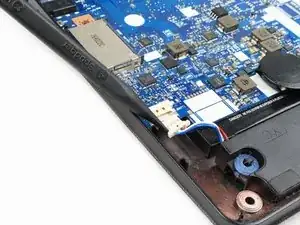

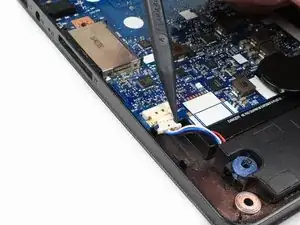

Используйте заострённый конец лопатки или ногти, чтобы аккуратно «пошагово» вывести кабель динамика непосредственно из разъёма на материнской плате.

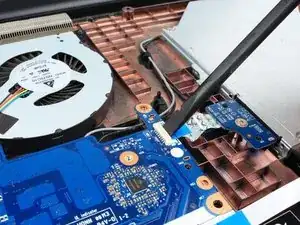

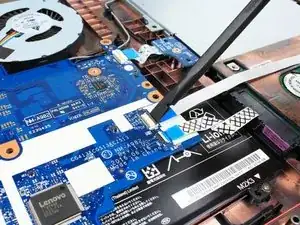

Используйте плоский конец лопатки, чтобы поднять каждую из двух защёлок ZIF, фиксирующих ленточные кабели HDD и платы ввода/вывода к материнской плате.

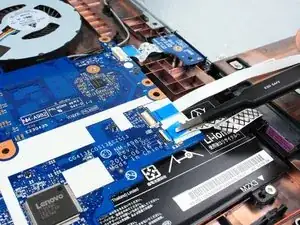

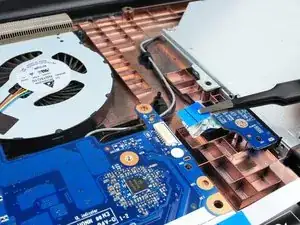

Используйте тупые пинцеты, чтобы отключить ленточные кабели HDD и платы ввода/вывода от их разъёмов на материнской плате.

Держитесь и тяните за синие язычки, а не за весь ленточный кабель.

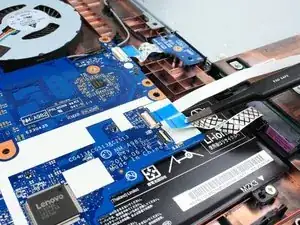

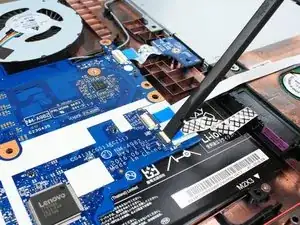

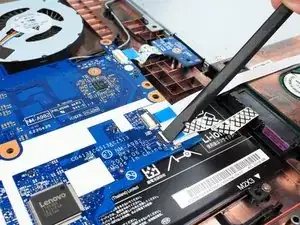

Используйте плоский конец лопатки, чтобы поднять защёлку ZIF, фиксирующую ленточный кабель оптического привода.

Используйте тупые пинцеты, чтобы аккуратно вынуть ленточный кабель оптического привода непосредственно из разъёма на материнской плате.

Держитесь и тяните за синие язычки, а не за весь ленточный кабель.

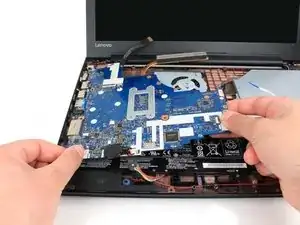

Слегка приподнимите правую сторону материнской платы.

Сдвиньте материнскую плату на несколько миллиметров вправо, чтобы разъёмы вышли из нижнего корпуса.

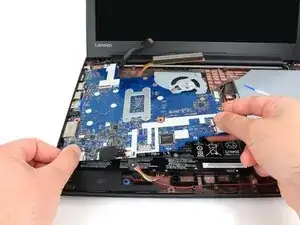

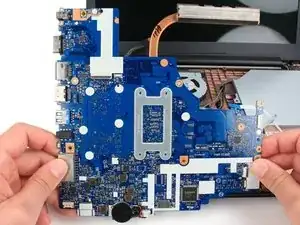

Схватите обе стороны материнской платы и поднимите её вверх и наружу.
