Замена аккумулятора Lenovo IdeaPad 310-15IKB

Переверните ноутбук так, чтобы петли были от вас.

Отверткой с крестовым шлицем снимите двенадцать винтов длиной 6,5 мм, которые фиксируют нижнюю крышку и правую панель.

Нет необходимости снимать нижнюю левую панель, если вы не планируете заменять жёсткий диск.

Вставьте плоский конец лопатки в выемку в верхнем левом углу правой панели.

Подденьте панель, чтобы освободить защёлки, фиксирующие панель.

Снимите панель.

Отверткой с крестовым шлицем снимите три винта длиной 6,6 мм, которые крепят материнскую плату к нижней крышке.

Используйте пинцет или ногти, чтобы поднять разъём кабеля вентилятора вертикально и вынуть его из гнезда на материнской плате.

Плоским концом лопатки или ногтем приподнимите запорные планки ZIF на разъёмах шлейфов клавиатуры и тачпада.

Используйте тупой пинцет, чтобы вытащить шлейф клавиатуры прямо из его гнезда.

Используйте тупой пинцет, чтобы вытащить шлейф тачпада прямо из его разъёма.

Хватайте и тяните за синюю тяговую метку, а не за весь шлейф.

Острым концом лопатки аккуратно подденьте и отсоедините два антенных кабеля от беспроводной карты.

Переверните ноутбук и откройте крышку.

Сборка клавиатуры зафиксирована в нижней крышке пластиковыми защёлками. Вы услышите и почувствуете их освобождение в процессе работы.

Вставьте кончик медиатора для вскрытия в зазор между верхним левым углом нижней крышки и сборкой клавиатуры.

Проведите медиатором вниз до нижнего левого угла, чтобы освободить защёлки.

Вставьте кончик медиатора в зазор между левой нижней стороной подлокотника и нижней крышкой.

Проведите медиатором вправо, чтобы освободить защёлки, фиксирующие передний край.

Вставьте кончик медиатора в нижний правый зазор между корпусом и сборкой клавиатуры.

Проведите медиатором к верхнему правому углу, чтобы освободить оставшиеся защёлки.

Поднимите сборку клавиатуры с корпуса.

Используйте два инструмента для вскрытия или ногти, чтобы аккуратно "шаг за шагом" вынуть разъём аккумулятора из гнезда на материнской плате.

Отверткой с крестовым шлицем снимите четыре винта длиной 3,3 мм, которые крепят материнскую плату к нижней крышке.

Плоским концом лопатки приподнимите запорную планку ZIF, которая фиксирует шлейф дисплея.

Используйте тупой пинцет, чтобы вытащить шлейф дисплея прямо из его гнезда на материнской плате.

Используйте тупой пинцет, чтобы приподнять шлейф дисплея вертикально и освободить его с материнской платы.

Шлейф дисплея приклеен к материнской плате слабым клеем. Поднимайте аккуратно, чтобы не повредить шлейф.

Используйте заострённый конец лопатки или ногти, чтобы аккуратно «пошагово» вынуть кабель динамика прямо из разъёма на материнской плате.

Используйте плоский конец лопатки, чтобы отжать каждую из двух защёлок ZIF, фиксирующих ленточные кабели жёсткого диска и платы ввода-вывода к материнской плате.

Используйте тупые пинцеты, чтобы отсоединить ленточные кабели жёсткого диска и платы ввода-вывода от их портов на материнской плате.

Схватите и потяните за синие язычки, а не за всю ленточную ленту.

Используйте плоский конец лопатки, чтобы отжать защёлку ZIF, фиксирующую ленточный кабель оптического привода.

Используйте тупые пинцеты, чтобы аккуратно вытянуть ленточный кабель оптического привода прямо из его порта на материнской плате.

Схватите и потяните за синий язычок, а не за всю ленточную ленту.

Немного приподнимите правую сторону материнской платы.

Сдвиньте материнскую плату на несколько миллиметров вправо, чтобы освободить порты из нижней части корпуса.

Схватите материнскую плату с обеих сторон и поднимите её вверх и наружу.

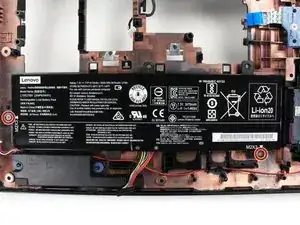

Используйте крестовую отвёртку, чтобы вывернуть два винта 3,3 мм, фиксирующие аккумулятор.

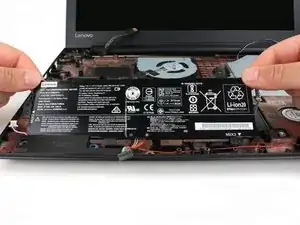

Немного приподнимите верхний край аккумулятора.

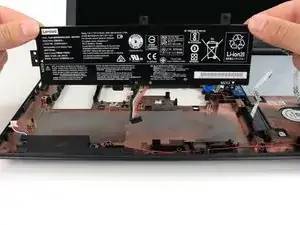

Схватите аккумулятор обеими руками и извлеките его.
