Замена материнской платы HP Envy TouchSmart 4-1215dx
Это полное руководство, которое покажет, как снять и установить материнскую плату в HP Envy TouchSmart 4-1215dx.
Материнская плата обычно содержит важные компоненты, такие как процессор, графический чип, разъёмы для сетевой карты и слоты оперативной памяти. Она играет ключевую роль в подаче питания на все части компьютера. Если Вы уже пробовали заменять другие компоненты и ноутбук всё ещё не работает, возможно, плата повреждена и требует замены.
Шаг 1
Удалите тринадцать винтов с крестообразной шлицем Phillips №0.
Шаг 2
Подденьте панель и снимите её с ноутбука.
Шаг 3
Отключите аккумулятор от материнской платы.
Шаг 4
Снимите три винта Phillips №0, крепящие аккумулятор.
Выньте аккумулятор из ноутбука.
Шаг 5
Отключите вентилятор от материнской платы.
Шаг 6
Удалите четыре винта Phillips №0, удерживающие вентилятор.
Выньте вентилятор.
Шаг 7
Удалите один винт с карты Wi‑Fi с помощью отвёртки Phillips №0.
Вытяните карту Wi‑Fi из её разъёма.
Шаг 8
Снимите четыре винта с радиатора с помощью отвёртки Phillips №0.
Шаг 9
Аккуратно приподнимите радиатор с материнской платы.
Шаг 10
Удалите оставшиеся винты с материнской платы с помощью отвёртки Phillips №0.
Шаг 11

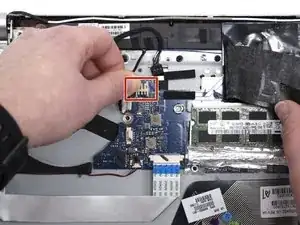

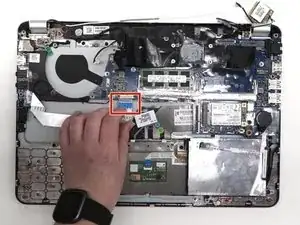

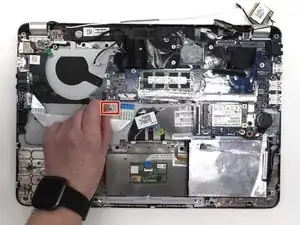

Отключите оставшиеся кабели от материнской платы, осторожно потянув за язычки или за края разъёмов, которые сидят в гнёздах.
Шаг 12

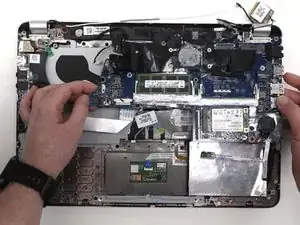

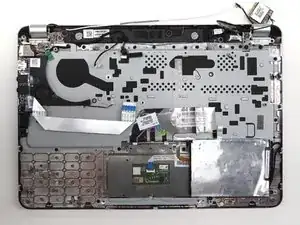

Аккуратно приподнимите материнскую плату из корпуса и извлеките её из ноутбука.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
