Замена материнской платы HP Envy 4-1105dx

Перед началом разборки выключите устройство. Отключите все внешние устройства.

Положите устройство задней крышкой вниз.

Открутите и снимите один винт Phillips длиной 7,5 мм с помощью отвёртки Phillips #1.

Открутите двенадцать винтов Phillips длиной 6,0 мм с помощью отвёртки Phillips #1.

Воспользуйтесь пластиковой раздвижной скобой (она короткая, с тонким концом для раскрытия деталей устройства), чтобы открыть заднюю крышку устройства.

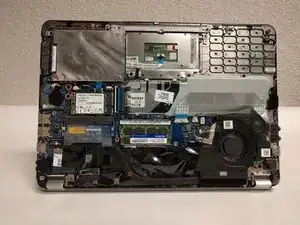

После открытия устройства отведите шлейф в сторону.

Используйте плоский конец пластиковой лопатки, чтобы отсоединить кабель аккумулятора от разъёма на материнской плате.

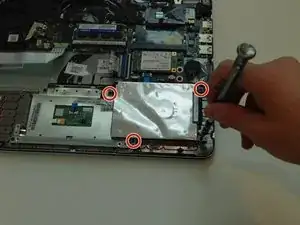

Открутите и снимите три винта Phillips длиной 4,0 мм, которые фиксируют аккумулятор, с помощью отвёртки Phillips #1.

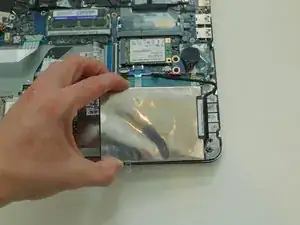

Приподнимите аккумулятор и извлеките его.

При удалении аккумулятора может сместиться скоба тачпада. Устанавливайте аккумулятор аккуратно, совмещая с направляющими штифтами.

Снимите четыре винта длиной 4,0 мм, которые крепят корпус жёсткого диска, с помощью отвёртки Philips #1.

Переместите корпус жёсткого диска и сам жёсткий диск так, чтобы удобно было добраться до кабеля жёсткого диска.

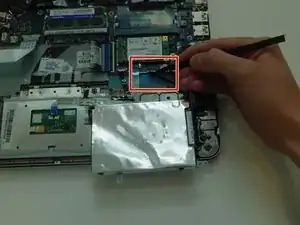

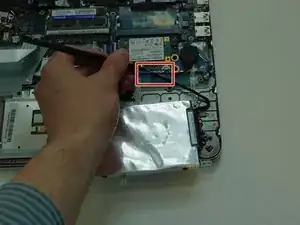

Воспользуйтесь пластиковой лопаткой, чтобы ослабить соединение кабеля SATA жёсткого диска, отведя его в сторону от материнской платы.

После ослабления вытяните жёсткий диск из разъёма.

Извлеките жёсткий диск из устройства.

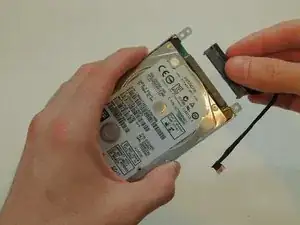

Вытяните кабель жёсткого диска из самого жёсткого диска и отложите в сторону.

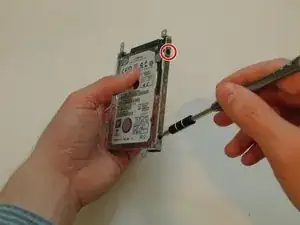

Снимите четыре винта длиной 3,0 мм, которые крепят корпус жёсткого диска к жёсткому диску, с помощью отвёртки Philips #1. Если отвёртка слишком велика, используйте отвёртку размера #0.

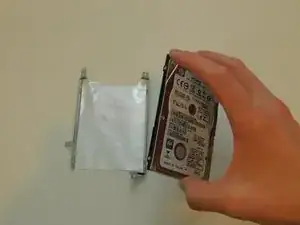

Извлеките жёсткий диск из его корпуса.

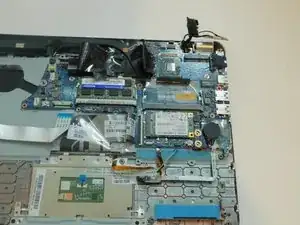

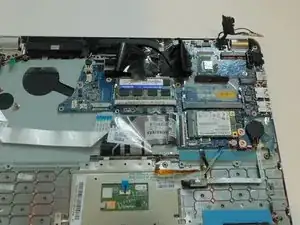

Подготовьтесь к отключению материнской платы от всех компонентов, которые Вы ещё не сняли, включая экран, тачпад и клавиатуру.

В заводской конфигурации материнская плата подключена к 10 компонентам.

Делайте пометки или фотографируйте, чтобы точно запомнить, какие разъёмы к каким компонентам относятся.

Компоненты можно отключать в любом порядке.

По возможности используйте пластиковые инструменты вместо металлических и не касайтесь контактных точек.

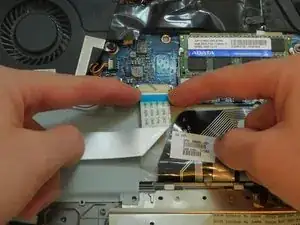

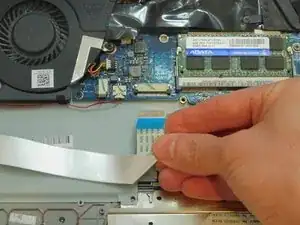

Отсоедините шлейф, идущий из-под материнской платы, оттянув фиксатор ногтем и вытянув разъём за край. (Это кабель клавиатуры).

Отогните чёрный разъём ногтем или пластиковой лопаткой.

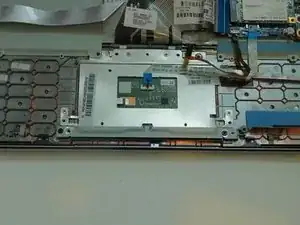

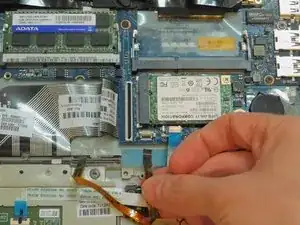

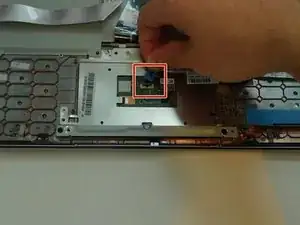

Отключите тачпад, вытянув его шлейф вверх.

Аккуратно подденьте пластиковой лопаткой небольшой чип рядом с тачпадом.

На фотографии используется металлическая лопатка, однако пластиковая предпочтительнее, поскольку она электростатически безопасна.

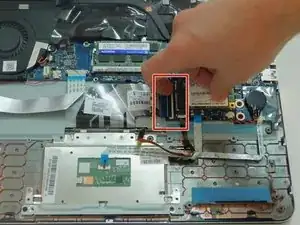

Отключите шлейф, идущий к разъёмам на правой стороне ноутбука.

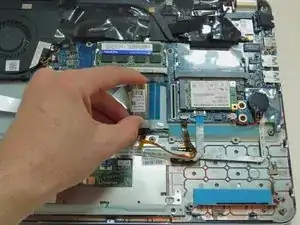

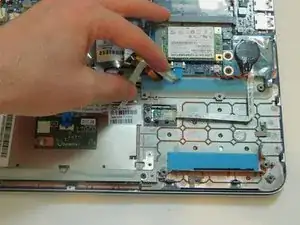

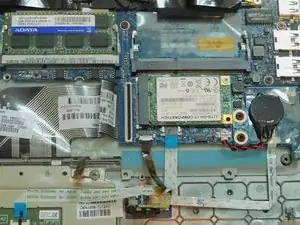

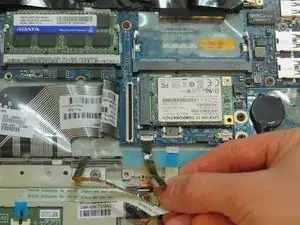

Отключите два небольших шлейфа перед жёстким диском. Больший — это шлейф платы тачпада, меньший — шлейф подсветки клавиатуры.

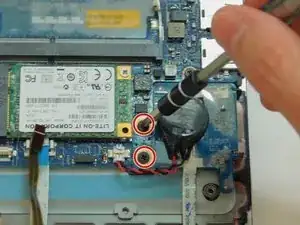

Используя крестовую отвёртку №0, выкрутите два винта длиной 3,0 мм, крепящих динамик и материнскую плату к пластиковой раме.

Отодвиньте динамик в сторону. Он останется подключённым к материнской плате. Отсоединить шлейф невозможно.

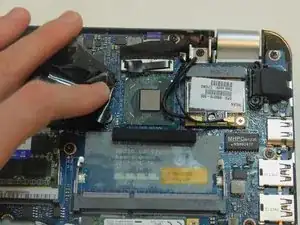

Отогните чёрную пластиковую крышку с северного моста.

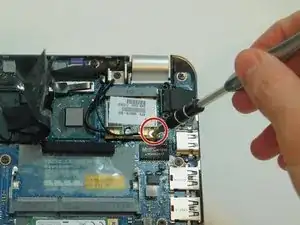

Используя крестовую отвёртку №0, выкрутите винт длиной 3,0 мм, фиксирующий адаптер беспроводной сети.

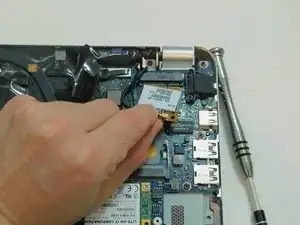

Отсоедините адаптер беспроводной сети от платы.

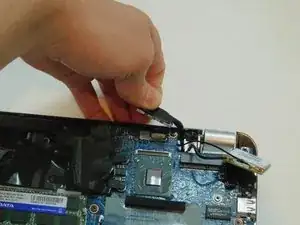

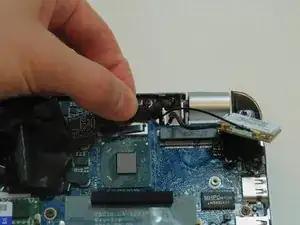

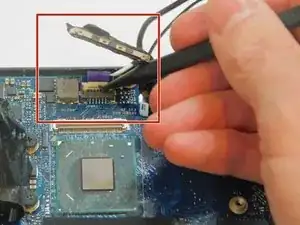

Руками найдите шлейф дисплея под петлёй и отключите его.

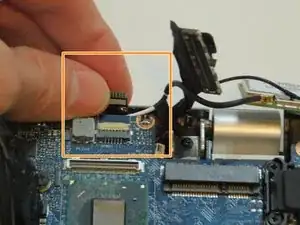

Отсоедините разноцветный силовой разъём USB- и аудиоплаты, сначала аккуратно поддев его пластиковой лопаткой, а затем извлеките вручную.

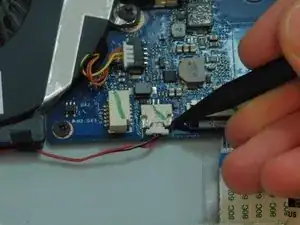

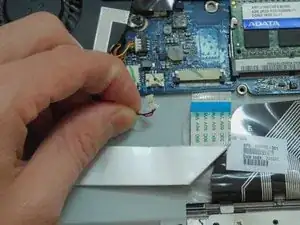

Отсоедините красный и чёрный силовой разъём сабвуфера, сначала аккуратно поддев его пластиковой лопаткой, затем извлеките ногтями.

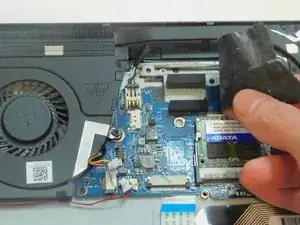

Отогните больше чёрной пластика, чтобы открыть разноцветный силовой разъём вентилятора охлаждения.

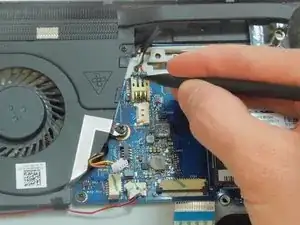

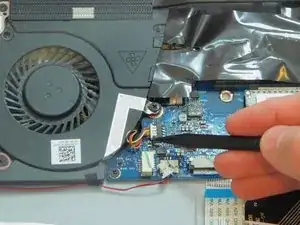

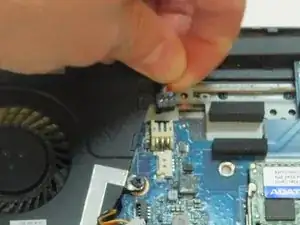

Отсоедините силовой разъём вентилятора охлаждения, поддев его лопаткой, затем извлеките вручную.

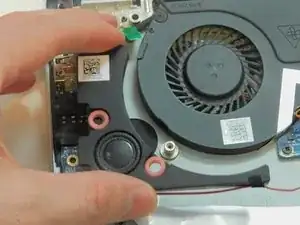

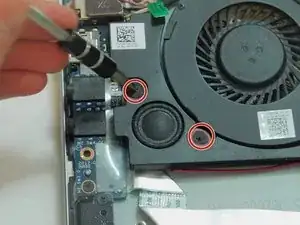

Используя крестовую отвёртку №0, выкрутите два винта длиной 2,0 мм, крепящих правый динамик.

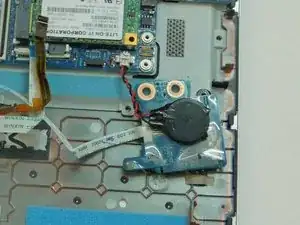

Снимите правый динамик.

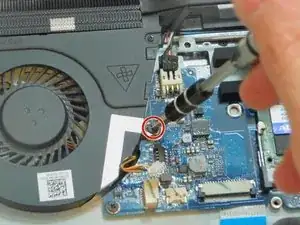

Используя крестовую отвёртку №0, выкрутите винт длиной 2,5 мм, крепящий вентилятор охлаждения.

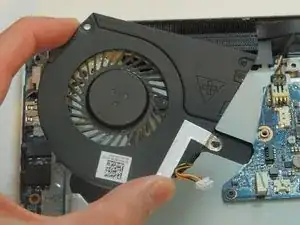

Извлеките вентилятор охлаждения.

Пластиковой лопаткой отсоедините шлейф кнопки питания. Это небольшой фиолетовый ленточный кабель сзади материнской платы.

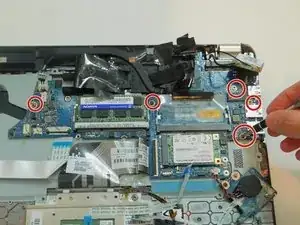

Используя крестовую отвёртку №0, выкрутите все оставшиеся винты, крепящие материнскую плату к остальному корпусу ноутбука.

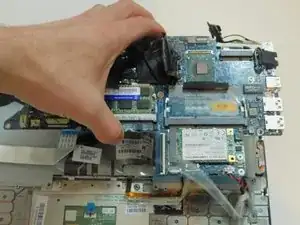

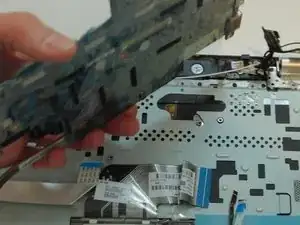

Аккуратно извлеките материнскую плату вместе с радиатором. Если материнская плата полностью отключена от прочих компонентов, она легко вынимется.

Если материнская плата не поддаётся, не применяйте усилие. Вернитесь к предыдущим шагам и проверьте, не осталось ли подключений или винтов. Также проверьте наличие скотча, клея или других материалов, прикрепляющих плату.

Извлечение материнской платы до полного отключения может повредить не только старую плату, но и соединения или компоненты, которые потребуется подключить к новой материнской плате. Не спешите на этом шаге.
