Замена материнской платы HP Chromebook 11 G8 EE
Материнская плата — основной элемент электрической схемы, обеспечивающий работу ноутбука. После диагностики возможных проблем с материнской платой и определения необходимости её замены вы можете выполнить следующие шаги для достижения этой цели. Это руководство проведёт вас по шагам замены материнской платы в вашем HP Chromebook 11 G8 EE.
Обратите внимание, что у неисправной материнской платы могут проявляться различные симптомы, например ослабленное соединение, которое обходится значительно дешевле, чем замена платы.
Шаг 1
Используйте крестовую отвертку Phillips #1, чтобы удалить:
Четыре винта 7 мм.
Два винта 8 мм.
Шаг 2
Переверните устройство и откройте крышку.
Используйте пластиковый инструмент для открытия, чтобы отжать узел клавиатуры от нижней крышки, отщелкивая по периметру до полного отделения.
Поднимите узел клавиатуры от ноутбука на себя, от экрана.
Шаг 3
Поднимите фиксатор ленточного кабеля клавиатуры и используйте пинцет, чтобы отключить ленточный кабель клавиатуры от материнской платы.
Поднимите фиксатор и с помощью пинцета снимите ленточный кабель тачпада.
Снимите клавиатуру.
Шаг 4
Отогните плёнку над разъёмом материнской платы для динамика.

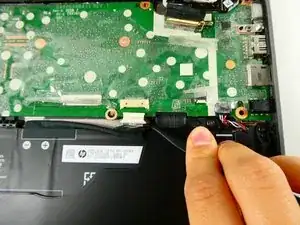

Отключите кабель динамика от разъёма на материнской плате.
Шаг 5

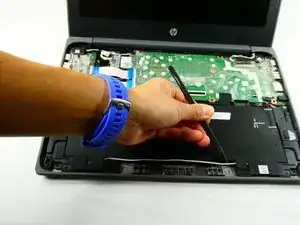

Освободите кабель динамика из канала прокладки аккумулятора.
Шаг 6
Снимите четыре винта 3.5 мм с корпуса основания крестовой отверткой Phillips #1.
Шаг 7

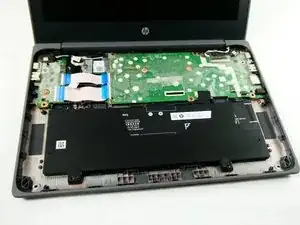

Поднимите динамики с направляющих на основании и снимите их.
Шаг 8
Не прокалывайте и не повреждайте элементы аккумулятора.

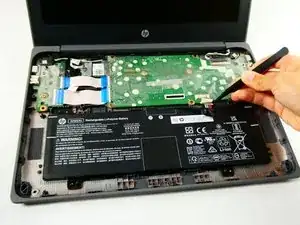

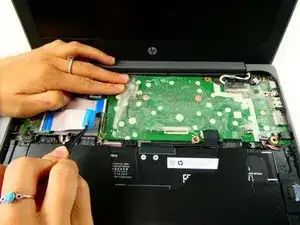

Отключите кабель аккумулятора от материнской платы, потянув соединитель прямо наружу из гнезда на материнской плате.
На этих изображениях динамики сняты, но для замены аккумулятора их снимать не обязательно.
Шаг 9

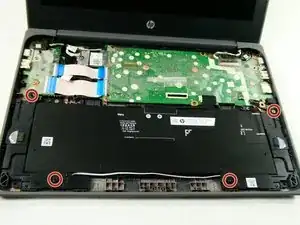

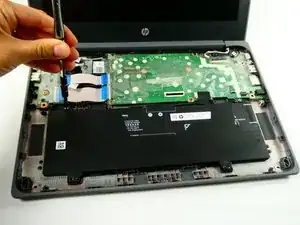

Снимите четыре винта 3.5 мм крестовой отверткой Phillips #1, крепящие аккумулятор.
Если вы уже сняли динамики, потребуется удалить только два винта в верхней части аккумулятора, рядом с материнской платой.
Шаг 10

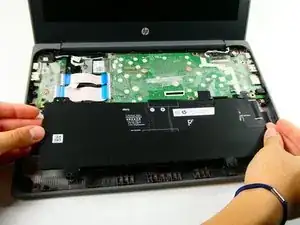

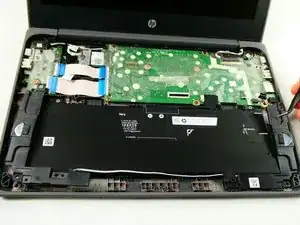

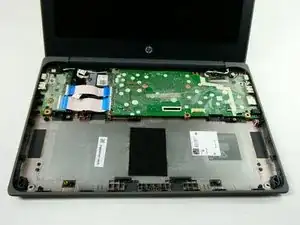

Осторожно поднимите аккумулятор и выньте его.
Шаг 11

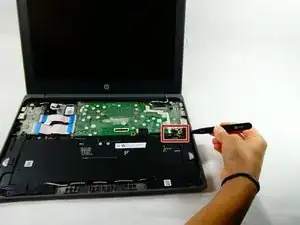

Открутите единственный винт, фиксирующий модуль Wi‑Fi/крышку, крестовой отверткой Phillips #1.

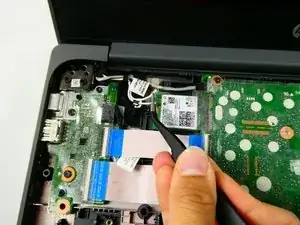

Снимите антенные кабели беспроводной связи с модуля с помощью пинцета.

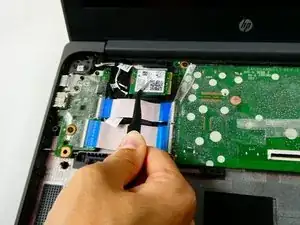

Вытяните модуль Wi‑Fi из гнезда на материнской плате с помощью пинцета.
Шаг 12

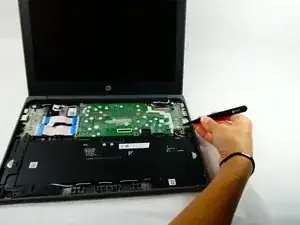

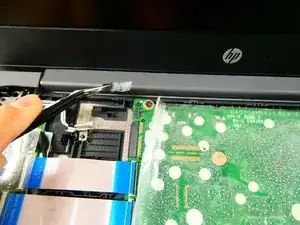

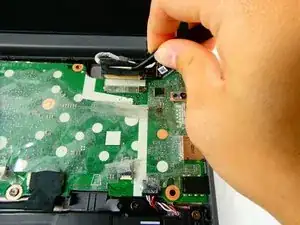

Отключите кабель веб‑камеры от материнской платы с помощью пинцета.
Шаг 13

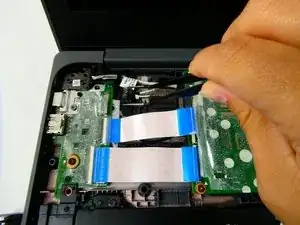

Переверните два чёрных фиксирующих язычка на ZIF‑разъёмах с помощью пинцета.
Отключите оба ленточных кабеля от материнской платы с помощью пинцета.
Шаг 14

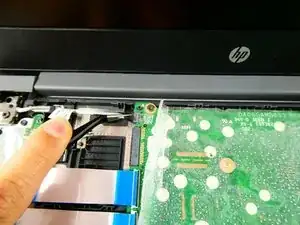

Отключите кабель питания от платы ввода/вывода с помощью пинцета.
Шаг 15

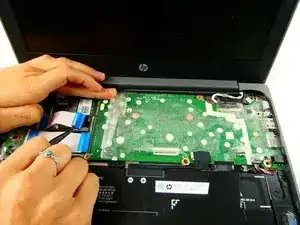

Отогните плёнку и поднимите фиксатор ленточного кабеля панели дисплея с помощью пинцета.
Отключите разъём панели дисплея с помощью пинцета.
Шаг 16
Снимите шесть винтов 3.5 мм крестовой отверткой Phillips #1.

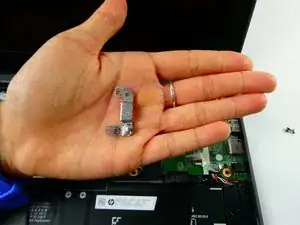

Поднимите кронштейн USB‑C с материнской платы.
Шаг 17

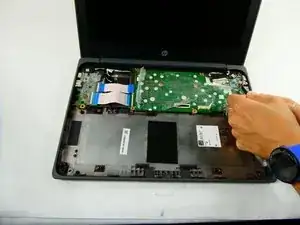

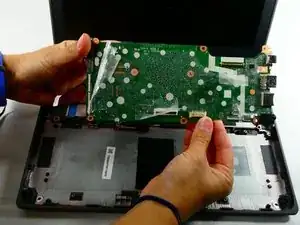

Поднимите материнскую плату вверх и выньте её.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
