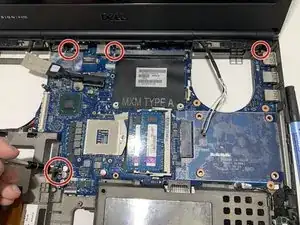

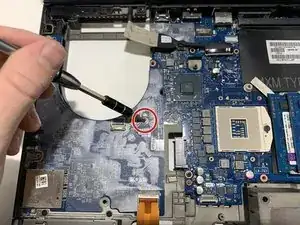

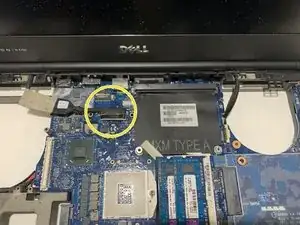

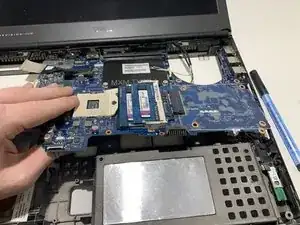

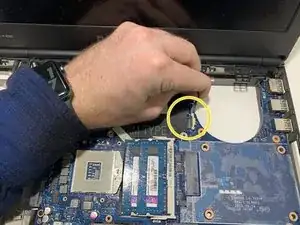

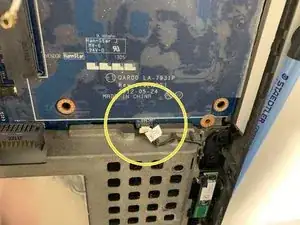

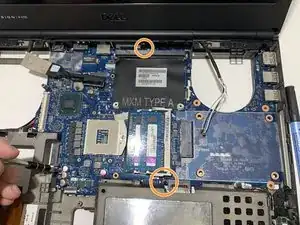

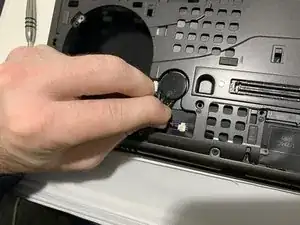

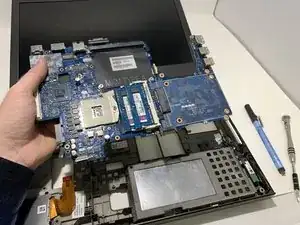

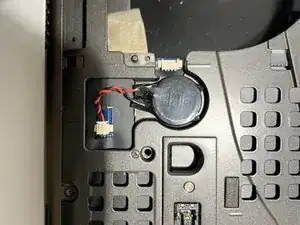

Замена материнской платы Dell Precision M4700

Используйте это руководство для замены неисправной материнской платы в вашем Dell Precision M4700.

Материнская плата — это плоская панель, содержащая всю схемотехнику для соединения различных компонентов компьютерной системы. При отказе материнской платы часто выходит из строя весь компьютер. Симптомы включают произвольное выключение компьютера и появление «синего экрана смерти».

Перед использованием этого руководства обязательно просмотрите страницу по диагностике. Часто нет необходимости менять всю материнскую плату.

Шаг 1

Сдвиньте фиксатор, чтобы разблокировать аккумулятор.

Переверните и выньте аккумулятор из компьютера.

Шаг 2

Выверните два винта 3 мм, удерживающих нижнюю крышку корпуса, крестовой отверткой Phillips #00.

Нажмите резиновые фиксаторы в направлении задней части компьютера, чтобы отсоединить нижнюю крышку.

Переверните и снимите нижнюю крышку с компьютера.

Шаг 3

Выверните винт 3 мм, удерживающий оптический привод в компьютере, крестовой отверткой Phillips #00.

Выдвиньте оптический привод.

Шаг 4

Подденьте окантовку клавиатуры, начиная с верхнего внутреннего края, пластиковой лопаткой или медиатором для вскрытия.

Подденьте нижний край окантовки клавиатуры от верхнего внутреннего края пластиковой лопаткой или медиатором для вскрытия.

Шаг 5

Выверните четыре винта 3 мм, удерживающие клавиатуру в компьютере, крестовой отверткой Phillips #00.

Начиная с нижней части клавиатуры, отделите клавиатуру от корпуса и переверните клавиатуру.

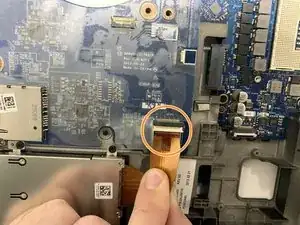

Отключите шлейф клавиатуры от системной платы, приподняв фиксатор ZIF-коннектора и аккуратно вытянув шлейф.

Снимите клавиатуру.

Шаг 6

Выверните четыре винта 5 мм, удерживающие жесткий диск в компьютере, крестовой отверткой Phillips #00.

Отверните фиксирующий винт 3 мм Phillips #00. Сдвиньте защелку, чтобы разблокировать жесткий диск.

Выдвиньте жесткий диск из корпуса компьютера.

Шаг 7

Выверните пять винтов 3 мм Phillips #00, удерживающих нижнюю опору для ладони с нижней части ноутбука.

Выверните двенадцать винтов 5 мм Phillips #00, удерживающих верхнюю опору для ладони с стороны клавиатуры ноутбука.

Шаг 8

Отключите ленточные кабели, соединяющие панель для ладони с нижней частью устройства.

Потяните за ярлычки, чтобы отключить два более широких соединения.

Шаг 9

Подденьте между панелью для ладони и корпусом пластиковой лопаткой, начиная с левой стороны.

Продвигайтесь вокруг стороны, наиболее удалённой от экрана, поддёргивая панель для ладони вверх.

Шаг 10

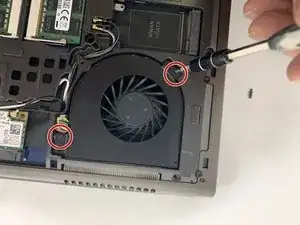

Выверните два винта 5 мм, соединяющих вентилятор с устройством, крестовой отверткой Phillips #00.

Отключите провода, соединяющие вентилятор с материнской платой.

Шаг 11

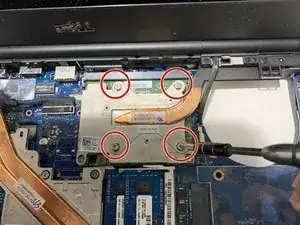

Выверните четыре закреплённых винта крестовой отверткой Phillips #00.

Выньте радиатор процессора. Для снятия захватите радиатор и потяните его вверх и наружу.

Закреплённые винты не должны полностью выниматься. Они только проворачиваются, но не вынимаются.

Обязательно очистите контактные поверхности на процессоре и радиаторе изопропиловым спиртом и нанесите новую термопасту перед повторной установкой радиатора.

Шаг 12

Разблокируйте процессор, повернув круговой фиксатор отверткой с плоским лезвием.

Указательным и большим пальцами захватите процессор и аккуратно поднимите его прямо вверх с материнской платы.

Как только он будет разблокирован, он легко выйдет, поэтому не прикладывайте избыточную силу и следите, чтобы не согнуть контакты на нижней стороне.

Шаг 13

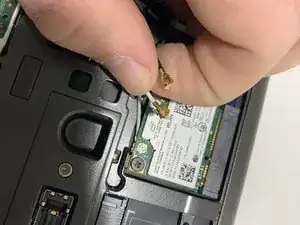

Отключите антенные кабели от модуля беспроводной сети.

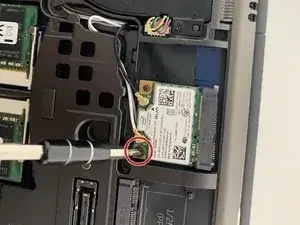

Выверните один винт 3 мм от модуля беспроводной сети крестовой отверткой Phillips #00.

Выньте модуль беспроводной сети из разъёма, аккуратно потянув за него двумя пальцами по обе стороны.

Шаг 14

Выполните те же шаги, что и ранее, чтобы снять другой вентилятор.

Выверните два винта 5 мм, крепящие вентилятор к устройству, крестовой отверткой Phillips #00.

Отключите кабели, соединяющие вентилятор с материнской платой.

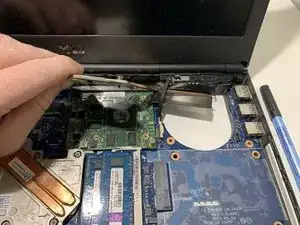

Шаг 15

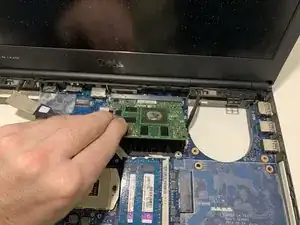

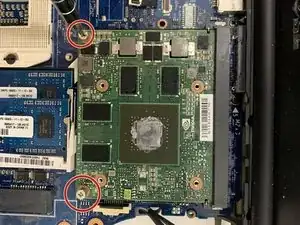

Выверните четыре закреплённых винта радиатора крестовой отверткой Phillips #00.

Выньте радиатор.

Закреплённые винты не должны полностью выниматься. Они только проворачиваются, но не вынимаются.

Обязательно очистите контактные поверхности на графическом процессоре и радиаторе изопропиловым спиртом и нанесите новую термопасту перед повторной установкой радиатора.
