Замена материнской платы Dell Inspiron 14 5100

Убедитесь, что устройство отключено от источника питания.

Открутите девять винтов, крепящих нижнюю крышку клавиатурного блока ноутбука, с помощью отвёртки Phillips #0.

Имеются два набора винтов.

Открутите три фиксированных винта.

Открутите шесть винтов M2*6.

Отогните ноутбук, чтобы отделить нижнюю крышку от клавиатурного блока.

Можно использовать пальцы или пластиковые инструменты для вскрытия.

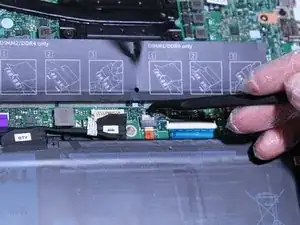

Отогните тонкие пластиковые крышки разъёмов оперативной памяти.

Используя лопатку, отведите фиксаторы, удерживающие модуль оперативной памяти.

Модуль оперативной памяти слегка приподнимется от материнской платы.

Извлеките модуль оперативной памяти из разъёма, потянув его аккуратно в сторону петель ноутбука.

Повторите шаги 3–5 для второго разъёма оперативной памяти.

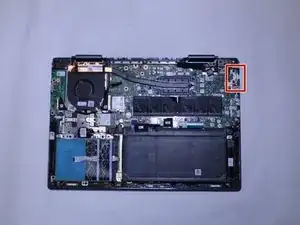

Отсоедините белый разъём от материнской платы с помощью лопатки.

Откройте фиксирующую защёлку и извлеките синий ленточный кабель из разъёма на материнской плате с помощью лопатки.

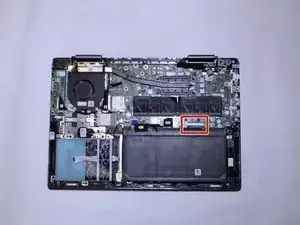

Откройте фиксирующую защёлку и извлеките оранжевый ленточный кабель из разъёма на материнской плате с помощью лопатки.

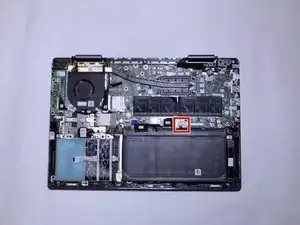

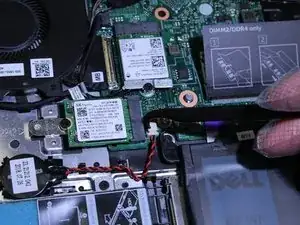

Отсоедините разъём батарейки CMOS с помощью лопатки.

Извлеките чёрный разъём с помощью лопатки.

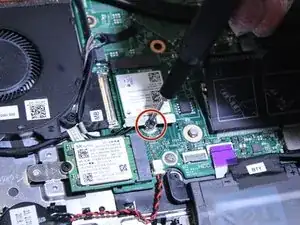

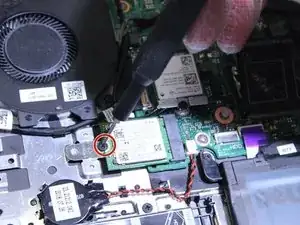

Открутите один винт длиной 3 мм от карты Wi-Fi с помощью отвёртки Phillips #0.

Извлеките карту Wi-Fi из разъёма и отложите в сторону.

Открутите один винт от SSD с помощью отвёртки Phillips #0.

Извлеките накопитель SSD с материнской платы.

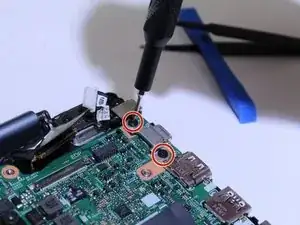

Открутите два винта длиной 2 мм с помощью отвёртки Phillips #0.

Отключите кабель от разъёма на материнской плате с помощью лопатки.

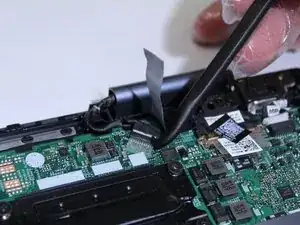

Поднимите металлическую фиксирующую защёлку с помощью инструмента для вскрытия.

Извлеките разъём из кронштейна.

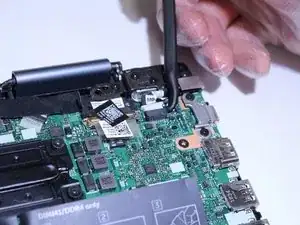

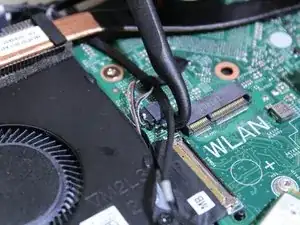

Отсоедините кабель с помощью лопатки.

Отсоедините разъём с помощью лопатки.

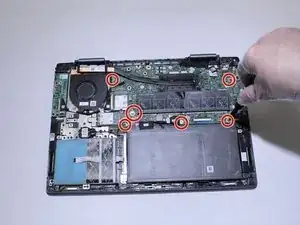

Открутите шесть винтов длиной 3 мм с помощью отвёртки Phillips #0.

Извлеките материнскую плату, приподняв её сзади, а затем полностью удалив из ноутбука.
