Замена экрана Toshiba Satellite P105-S6147
Это руководство по замене экрана ноутбука Toshiba Satellite P105-S6147. Эта деталь отвечает за отображение на ноутбуке. Замените эту деталь, если на экране есть битые пиксели, он не реагирует или имеет физические повреждения. Перед заменой экрана обратитесь к этому руководству по поиску и устранению неисправностей.
Все инструменты, необходимые в этом руководстве, можно найти в наборе iFixit Pro Toolkit. Рекомендуем выполнять замену на большой ровной рабочей поверхности, чтобы избежать падения мелких деталей на пол. Маркируйте мелкие детали, чтобы знать, куда их возвращать при сборке ноутбука.
Для дополнительных вопросов обратитесь к странице устройства Toshiba Satellite P105-S6147.
Шаг 1
Используйте инструмент для открывания iFixit, чтобы снять крышку в верхней части клавиатуры.
Вставьте инструмент в небольшой зазор над клавиатурой и аккуратно подденьте, пока крышка не выскочит из фиксаторов.
Повторяйте поддевание по верхней части клавиатуры, пока вся крышка не освободится.
Шаг 2
Аккуратно снимите крышку с верхней части клавиатуры.
Шаг 3
Используйте отвертку Phillips #0, чтобы выкрутить шесть винтов 6 мм, помеченных «F4», в верхней части клавиатуры.
Шаг 4
Используйте инструмент для открывания iFixit, чтобы поддеть клавиатуру из её фиксаторов.
Вставьте инструмент в паз по контуру ноутбука и подденьте, пока клавиатура не «выскочит» из корпуса.
Когда клавиатура освободится от корпуса, аккуратно переверните её, как показано на третьем изображении.
Шаг 5
Положите клавиатуру на нижнюю часть ноутбука, как показано на первом изображении.
Найдите ленточный кабель, соединяющий нижнюю часть клавиатуры с ноутбуком. Кабель закреплен небольшим черно-белым разъемом.
Используйте инструмент для открывания iFixit, чтобы аккуратно открыть разъем и освободить ленточный кабель от корпуса ноутбука.

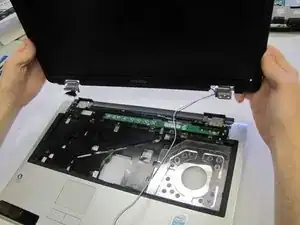

Аккуратно снимите клавиатуру с корпуса ноутбука.
Шаг 6

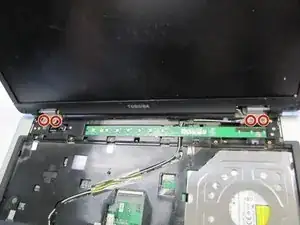

Используйте отвертку Phillips #0, чтобы выкрутить четыре винта 3 мм, соединяющих экран с клавиатурой.
Шаг 7
Отключите белый кабель, соединяющий экран с клавиатурой.
Отсоедините кабель от нижней части клавиатуры.
Аккуратно вытяните кабель из фиксирующих зажимов на клавиатуре.
Шаг 8

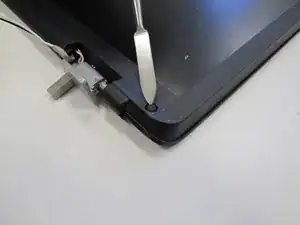

Снимите резиновые накладки с четырёх углов экрана, обнаружив четыре винта.
Шаг 9

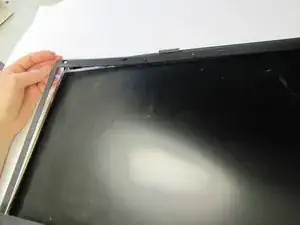

Снимите пластиковую окантовку вокруг экрана.
Поднимите окантовку вверх и снимите её.
Шаг 10

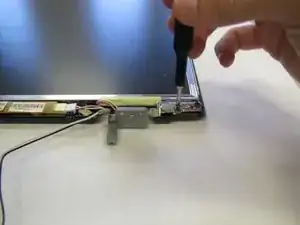

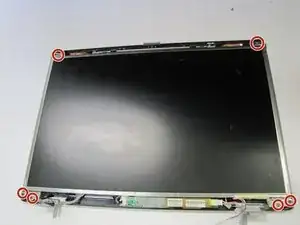

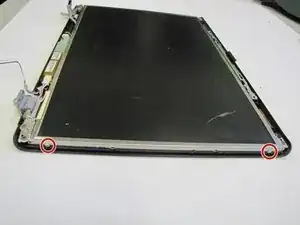

Используйте отвертку Phillips #0, чтобы выкрутить винты 4 мм, расположенные вверху экрана и по его бокам.
Шаг 11

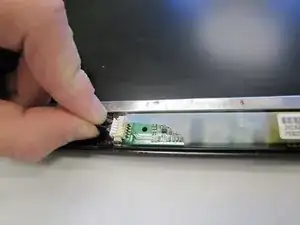

Снимите два белых разъёма с нижней части экрана.
Аккуратно потяните за белые штекеры, чтобы вынуть их.
Шаг 12

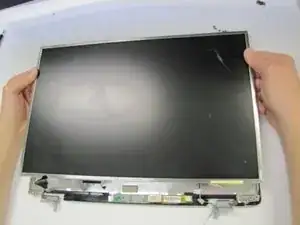

Выньте экран из крышки ноутбука.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
