Замена вентилятора охлаждения Toshiba Satellite P105-S6147
Это руководство по замене вентилятора охлаждения для Toshiba Satellite P105-S6147. Эта деталь отвечает за предотвращение перегрева устройства. Перед заменой вентилятора ознакомьтесь с этим руководством по поиску неисправностей. Замените деталь, если устройство продолжает перегреваться после устранения неполадок.
Все инструменты, которые понадобятся в этом руководстве, входят в набор iFixit Pro Toolkit. Рекомендуется проводить замену на большой ровной поверхности, чтобы избежать падения мелких деталей на пол. Маркируйте мелкие детали, чтобы знать, куда их установить при повторной сборке ноутбука.
При возникших вопросах обратитесь к странице устройства Toshiba Satellite P105-S6147.
Шаг 1

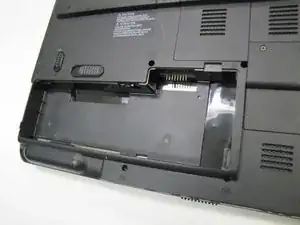

Начните с того, что положите ноутбук нижней частью вверх на ровную поверхность.
Батарея расположена в нижнем левом углу устройства.
Переместите замок батареи в положение «открыто».
Сдвиньте фиксатор батареи в сторону замка. Батарея должна приподняться и выдвинуться из гнезда в ноутбуке.
Шаг 2

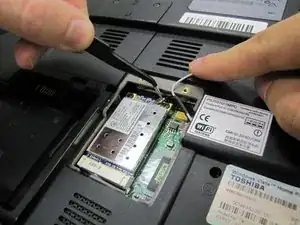

Снимите крышку, расположенную рядом с батареей.
Отверткой Phillips №0 выкрутите два винта длиной 4 мм.
Пинцетом аккуратно отсоедините белый и черный провода от устройства.
Удалите тонкий черный провод из устройства.
Шаг 3
Откройте оставшиеся крышки, используя отвертку Phillips №0.
Удалите все видимые винты на днище ноутбука, чтобы завершить этот шаг.
Шаг 4
Держите заднюю крышку слегка приоткрытой.
Пинцетом отсоедините два ленточных кабеля в нижней части ноутбука.
Откройте маленькие черные защелки, чтобы освободить ленточные кабели.
Снимите заднюю крышку.
Шаг 5

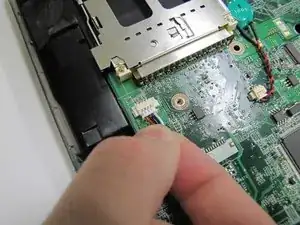

Найдите белую вилку в верхнем правом углу ноутбука.
Инструментами для вскрытия iFixit равномерно надавите назад на каждую сторону вилки, пока она не освободится от материнской платы.
Шаг 6

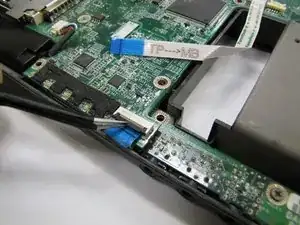

Найдите ленточный кабель в нижней части ноутбука.
Откройте маленькую черную защелку, удерживающую ленточный кабель.
Аккуратно извлеките ленточный кабель с помощью пинцета.
Шаг 7

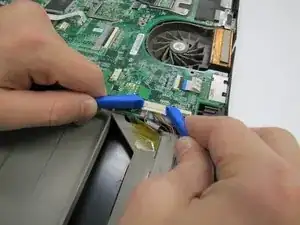

Найдите белую вилку рядом с ленточным кабелем, снятым на предыдущем шаге.
Осторожно отключите вилку вручную или с помощью синих инструментов для вскрытия iFixit.
Шаг 8

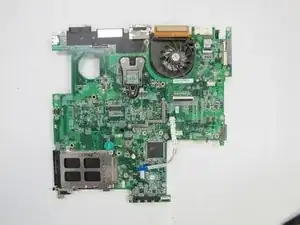

Извлеките материнскую плату из корпуса ноутбука.
Шаг 9

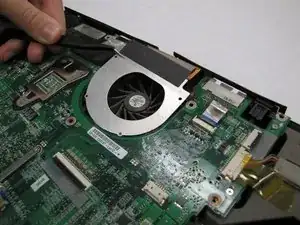

Пинцетом снимите металлическую крышку с верхней части вентилятора охлаждения. Она должна «выскочить» при небольшом усилии.

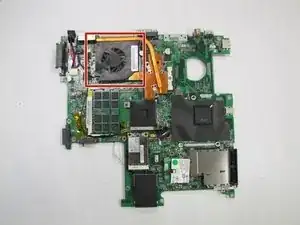

Переверните материнскую плату.
Вентилятор охлаждения теперь находится в верхнем левом углу материнской платы.
Шаг 10
Отверткой Phillips №0 открутите два винта длиной 5 мм, расположенные в нижнем правом углу вентилятора охлаждения.
Корпус вентилятора охлаждения теперь освобожден от материнской платы.
Шаг 11

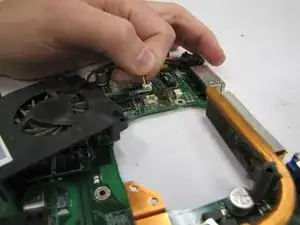

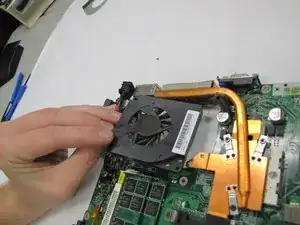

Найдите белую вилку, соединяющую вентилятор охлаждения с материнской платой.
Осторожно потяните за вилку, чтобы отключить вентилятор охлаждения от материнской платы.
Снимите вентилятор охлаждения с материнской платы.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
