Замена материнской платы Toshiba Satellite P50W-C
Материнская плата содержит основные компоненты устройства. Перед демонтажом деталей убедитесь, что устройство отключено от всех источников питания. Фиксаторы и соединения могут легко сломаться, поэтому извлекайте детали аккуратно.
Шаг 1
Выключите ноутбук, отключите адаптер переменного тока и все остальные вспомогательные компоненты.
Переверните ноутбук и удалите семь серебристых винтов длиной 5 мм с головкой JIS #1. Если какие-либо винты трудно выкрутить, используйте пинцет.
Шаг 2
Используйте отвёртку, чтобы вывернуть три чёрных винта длиной 5 мм с головкой JIS #1, расположенные на шарнире.
Шаг 3
Используйте лопатку, чтобы поддеть заднюю крышку до момента её снятия.
Шаг 4

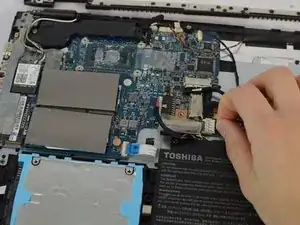

Отключите все источники питания от материнской платы, включая чёрные и белые разъёмы питания модуля Wi-Fi.
Шаг 5

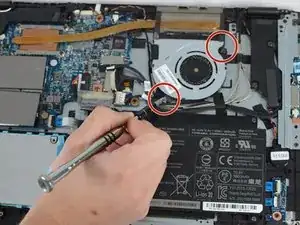

Выверните два винта длиной 7 мм с головкой JIS из вентилятора.

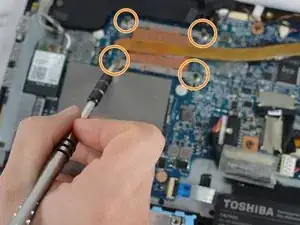

Затем выверните четыре винта длиной 2 мм с головкой JIS, крепящие радиатор к материнской плате.

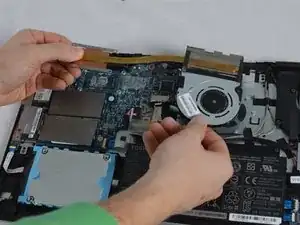

Затем извлеките радиатор и вентилятор.
Шаг 6

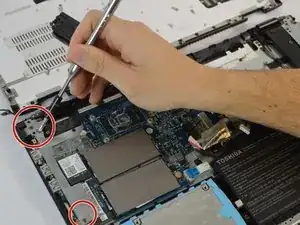

Удалите оба винта длиной 3 мм с головкой JIS, крепящие материнскую плату к корпусу устройства.
Шаг 7

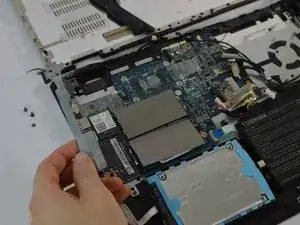

Удалите серебристый винт длиной 5 мм с крестообразной головкой, крепящий чёрную крышку к материнской плате
Шаг 8

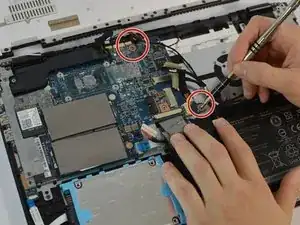

Удалите все три серебристых винта длиной 5 мм с головкой JIS, крепящих серебристую крышку к материнской плате.
Шаг 9

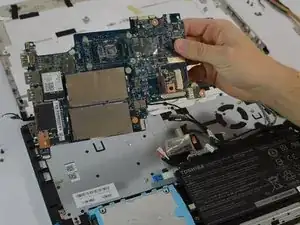

Теперь можно аккуратно извлечь материнскую плату из устройства.
Завершение
Чтобы собрать устройство обратно, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
