Замена материнской платы Toshiba Satellite P105-S6147
Это руководство по замене материнской платы Toshiba Satellite P105-S6147. Эта деталь содержит некоторые из важнейших компонентов компьютера, включая центральный процессор (CPU). Обратитесь к этому руководству по устранению неполадок перед заменой материнской платы. Замените эту деталь, если после устранения неполадок компьютер продолжает работать медленно или если устройство перегревается при исправно работающем вентиляторе.
Все инструменты, которые потребуются в этом руководстве, можно найти в наборе инструментов iFixit Pro Toolkit. Рекомендуем выполнять эту замену на большой ровной поверхности, чтобы избежать падения мелких деталей на пол. Пометьте мелкие детали, чтобы при сборке знать, куда их устанавливать.
Обратитесь к странице устройства Toshiba Satellite P105-S6147 для дополнительных вопросов.
Шаг 1

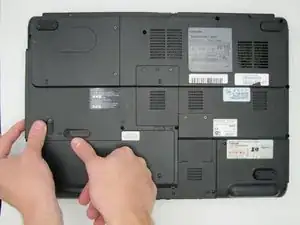

Начните с размещения ноутбука экраном вниз на ровной поверхности.
Батарея расположена в нижнем левом углу устройства.
Переместите фиксатор батареи в положение «открыто» (разблокировано).
Сдвиньте защёлку для извлечения батареи в направлении к фиксатору. Батарея должна приподняться и выйти из гнезда в ноутбуке.
Шаг 2
Снимите крышку, расположенную рядом с батареей.

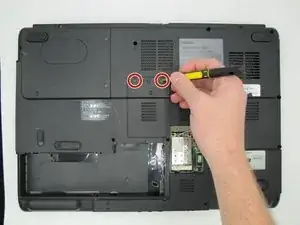

Используя отвертку Phillips #0, выкрутите два винта длиной 4 мм.

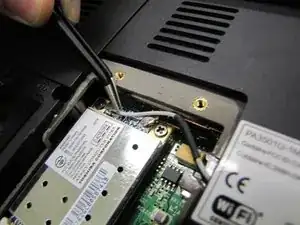

С помощью пинцета отсоедините белый и чёрный провода от устройства.
Снимите тонкий чёрный провод с устройства.
Шаг 3

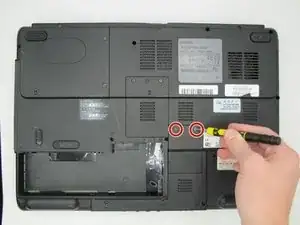

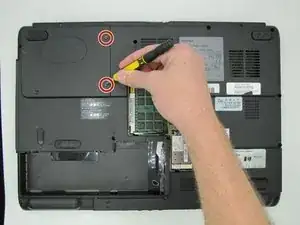

Открутите оставшиеся крышки, используя отвертку Phillips #0.

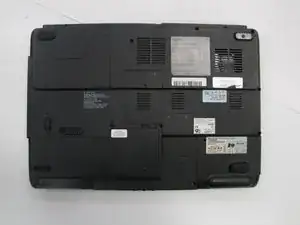

Удалите все видимые винты на нижней стороне ноутбука, чтобы завершить этот шаг.
Шаг 4

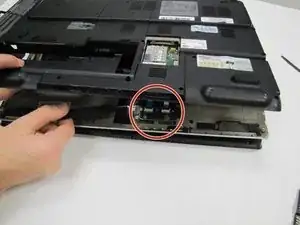

Держите заднюю крышку слегка приоткрытой.

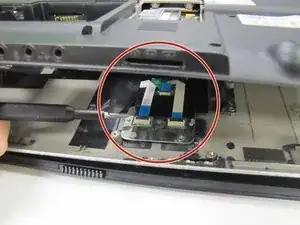

С помощью пинцета отсоедините два ленточных кабеля внизу ноутбука.
Откройте маленькие чёрные защёлки, чтобы освободить ленточные кабели.
Снимите заднюю крышку.
Шаг 5

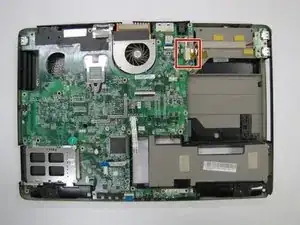

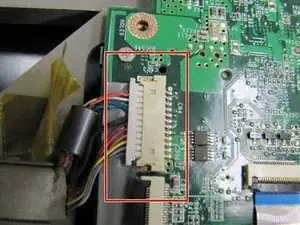

Найдите белый разъём в правом верхнем углу ноутбука.
Используйте инструменты iFixit для открывания, чтобы равномерно надавить назад с каждой стороны разъёма, пока он не выйдет из материнской платы.
Шаг 6
Найдите ленточный кабель в нижней части ноутбука.
Откройте маленькую чёрную защёлку, которая удерживает ленточный кабель.
Аккуратно извлеките ленточный кабель с помощью пинцета.
Шаг 7

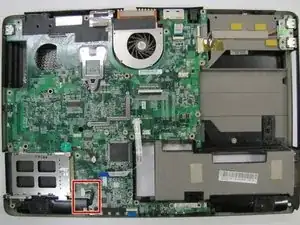

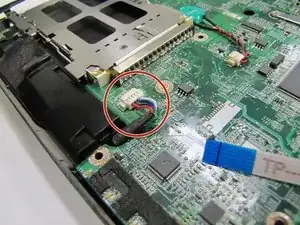

Найдите белый разъём рядом с ленточным кабелем, который был снят на предыдущем шаге.
Осторожно отсоедините разъём вручную или с помощью синего инструмента iFixit для открывания.
Шаг 8

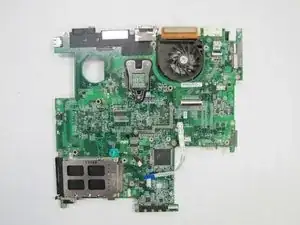

Извлеките материнскую плату из корпуса ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
