Замена материнской платы Lenovo IdeaPad 110-15ISK
Если на Lenovo появляется синий экран, устройство перегревается или зависает, возможно, неисправна материнская плата. Чтобы заменить материнскую плату, следуйте приведённому руководству.
Шаг 1
Переверните IdeaPad нижней стороной вверх.
Отвинтите две винта 6,0 мм на задней крышке, которые удерживают клавиатуру, используя крестовую отвертку Phillips #1.
Переверните компьютер обратно — верхней стороной вверх.
Шаг 2
Откройте крышку.
Используйте пластиковый инструмент для открытия, чтобы приподнять клавиатуру и отжать её от нижней части корпуса.
Шаг 3
Далее отсоедините кабель клавиатуры, слегка выдвинув ленту из разъёма с помощью наконечника лопатки или пальца.
Полностью извлеките клавиатуру из нижней части корпуса.
Шаг 4
Разблокируйте ZIF-коннектор перед тем, как вынуть кабель.
Шаг 5
Отвинтите один винт 5,0 мм на задней панели, используя крестовую отвертку Phillips #1.
Шаг 6
Переверните ноутбук на спинку — оптический привод находится в верхнем левом углу.
Удалите оптический CD/DVD-привод, аккуратно потянув его из корпуса.
Шаг 7
Разместите ноутбук нижней стороной вверх.
Отвинтите оставшиеся восемь винтов 6,0 мм на задней панели, используя крестовую отвертку Phillips #1.
Переверните компьютер обратно — верхней стороной вверх.
Шаг 8
Отделите верхнюю панель от нижней с помощью пластикового инструмента для открытия.
Продолжайте отделять панели по периметру корпуса ноутбука.
Шаг 9

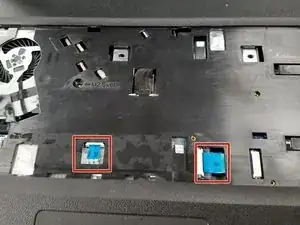

Потяните два разъёма с синими ленточками, помеченные MB, в направлении, противоположном разъёму.
Шаг 10

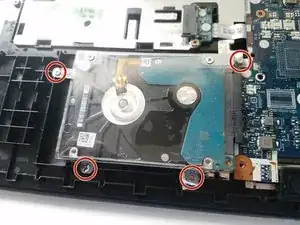

Отвинтите четыре отмеченных винта 4,0 мм, используя крестовую отвертку Phillips #1.
Выньте жёсткий диск.
Шаг 11
Отвинтите пять винтов 4,0 мм, используя крестовую отвертку Phillips #1.
Шаг 12

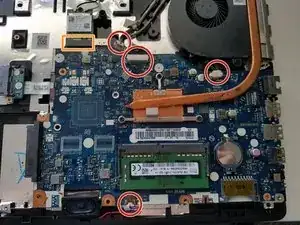

С помощью пинцета отключите четыре отмеченных разъёма, потянув их от материнской платы.
Удалите модуль Wi‑Fi, поддев и оттянув его от материнской платы.
Шаг 13

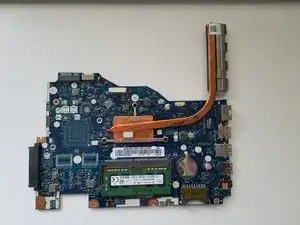

Снимите материнскую плату.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
Перевод руководства с ifixit.com
