Замена дисплея Lenovo Thinkpad T440s

Перед началом ремонта обязательно выключите устройство и отключите питание.

Переверните ноутбук так, чтобы задняя панель оказалась сверху.

При помощи отвёртки Phillips #1 открутите восемь винтов, крепящих заднюю панель.

Не прикладывайте чрезмерных усилий, если винты не откручиваются. Они фиксируются упором с обратной стороны. Это не помешает снятию задней панели.

Вставьте металлическую лопатку в зазор между задней и передней панелями и продвигайте инструмент по периметру, чтобы отделить заднюю панель.

Снимите заднюю панель с устройства.

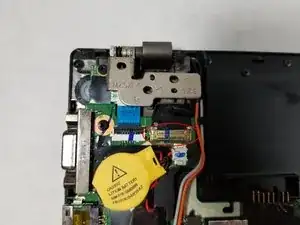

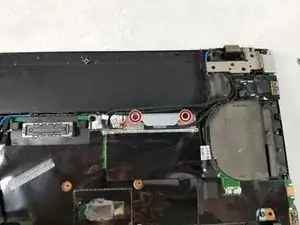

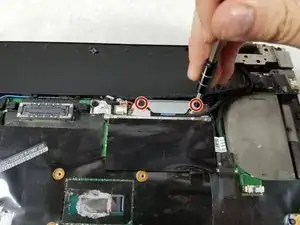

При помощи отвёртки Phillips #1 открутите пять винтов, крепящих кронштейны дисплея.

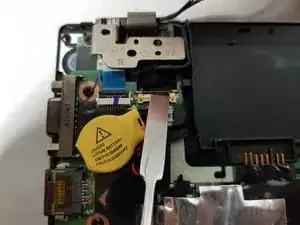

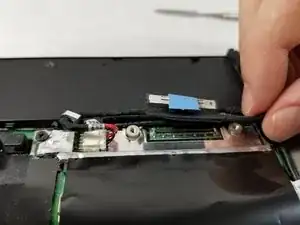

Используйте металлическую лопатку, чтобы приподнять рычаг, фиксирующий шлейф в разъёме.

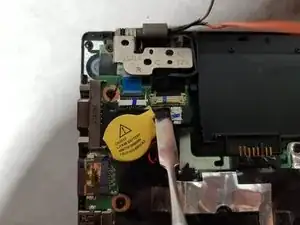

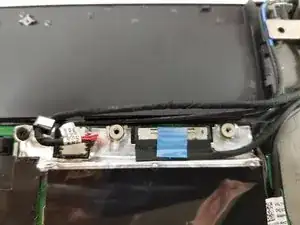

Возьмитесь за шлейф и извлеките его из разъёма.

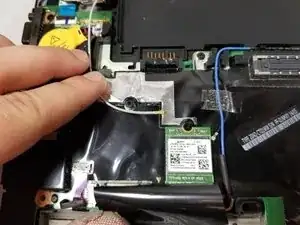

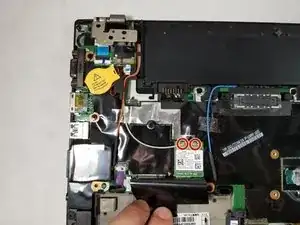

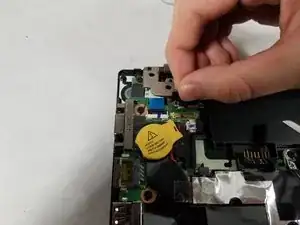

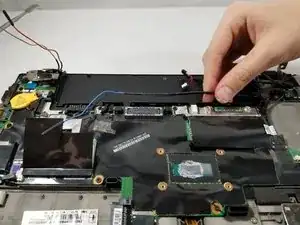

Отключите белый и синий провода, подключённые к установленной плате, взявшись за них как можно ближе к разъёму, и потяните вверх.

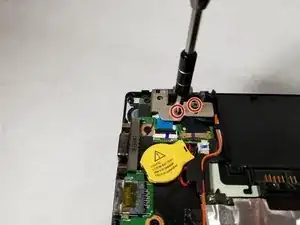

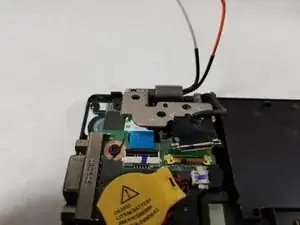

При помощи отвёртки Phillips #1 открутите два винта, крепящих металлическую пластину, чтобы получить доступ к разъёму проводов.

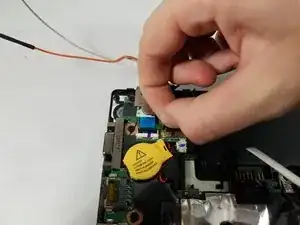

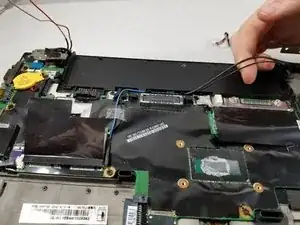

Отключите провод, потянув его вверх от материнской платы.

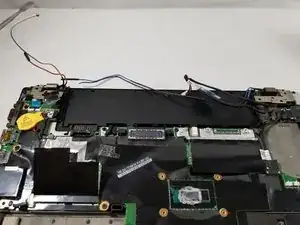

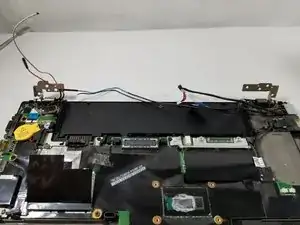

Отсоедините пять проводов, подключённых к блоку дисплея, от материнской платы и отведите их в сторону.

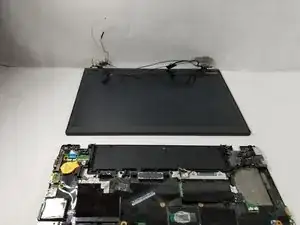

Теперь, когда блок дисплея отключен от основного корпуса, приподнимите оба кронштейна крепления и снимите блок дисплея с основного корпуса.
