Замена дисковода в Sony Vaio SVS151190X
Это руководство показывает, как заменить дисковод в ноутбуке Sony Vaio SVS151190X. Замените текущий дисковод, если он не работает или если вы выполняете обновление. Некоторые симптомы неисправного дисковода могут включать невозможность принять или извлечь диск, прочитать диск или записать диск. Это обычно происходит, если дисковод устарел, изношен или каким-то образом повреждён. Перед покупкой или установкой нового дисковода убедитесь, что дисковод вашего устройства правильно очищен.
Шаг 1
Используя крестовую отвёртку #1, открутите два 5 мм винта, как показано.
Сдвиньте заднюю крышку и снимите её.
Убедитесь, что винты разного размера хранятся отдельно во время разборки.
Шаг 2

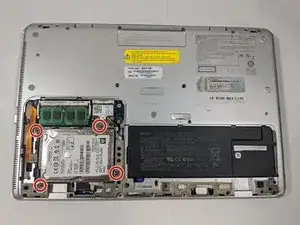

Удалите четыре 3 мм винта, используя крестовую отвёртку #1.
Шаг 3

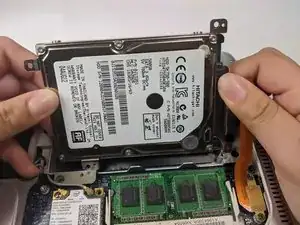

Поднимите жёсткий диск и отключите оранжевый плоский кабель.
Шаг 4

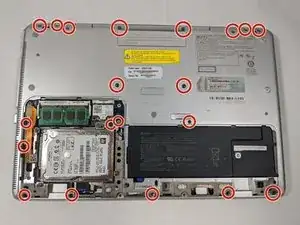

Чтобы ослабить клавиатуру, удалите двадцать 5 мм винтов, используя крестовую отвёртку #1.
Шаг 5
Переверните устройство и откройте его.

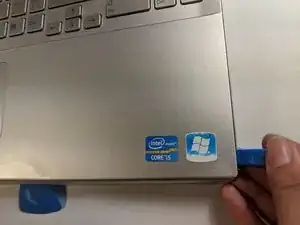

Используя пластиковый инструмент для вскрытия и медиаторы, подденьте клавиатуру снизу корпуса. Начните с одного из углов устройства и продвигайтесь по периметру.
Нижняя крышка достаточно хрупкая, не применяйте чрезмерную силу при поддевании клавиатуры.
Шаг 6
Плоский кабель, соединяющий клавиатуру и нижнюю крышку, хрупкий — проявляйте осторожность при снятии.

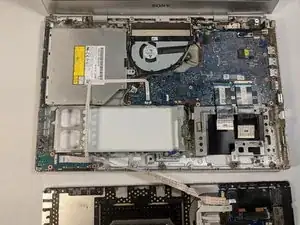

Снимите клавиатуру с нижней крышки и положите её, как показано.

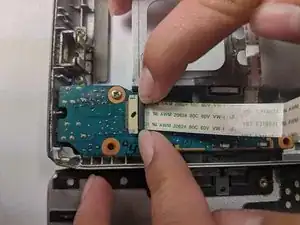

Аккуратно потяните пластиковую защёлку и отсоедините плоский кабель.
Шаг 7
Слегка оторвите чёрную ленту, покрывающую плоский кабель дисковода.
Поднимите синюю пластиковую полоску, прикреплённую к плоскому кабелю, и извлеките кабель из разъёма.

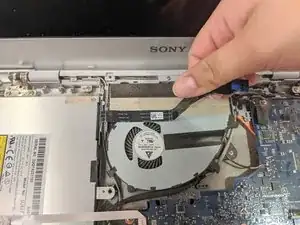

Отсоедините плоский кабель от вентилятора, чтобы дисковод можно было вынуть.
Шаг 8
Удалите два 3 мм винта, используя крестовую отвёртку #1.
Шаг 9

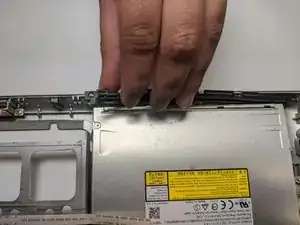

Снимите чёрную пластиковую накладку.

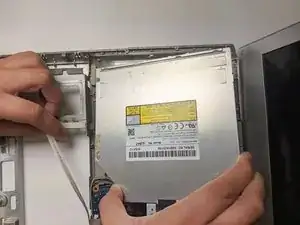

Извлеките дисковод.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
