Замена материнской платы Sony Vaio SVE171C11L

Если вы хотите обновить графический процессор, видеокарту или даже емкость хранения, вам может потребоваться обновить материнскую плату.

Следуйте этому руководству, чтобы безопасно снять и заменить материнскую плату.

Шаг 1

Переверните ноутбук нижней стороной вверх.

Найдите отсек для батареи в верхней части корпуса ноутбука. Вы увидите две защелки.

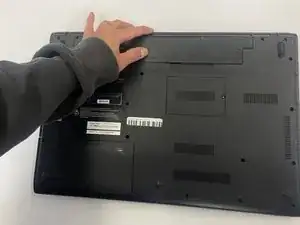

Поднимите обе защелки, чтобы освободить батарею. Уберите её в сторону.

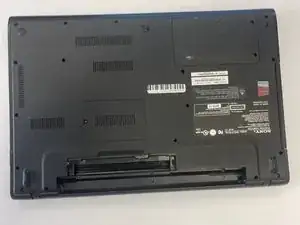

Поверните ноутбук так, чтобы отсек для батареи оказался внизу.

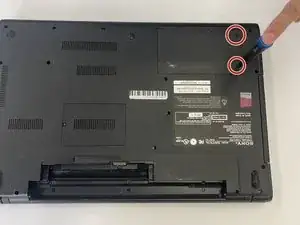

Удалите два винта, крепящие крышку жесткого диска, с помощью отвертки Torx T5. Уберите крышку в сторону.

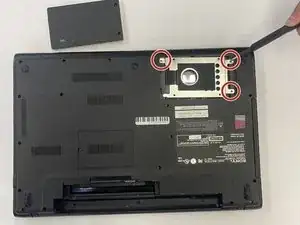

Удалите три винта, крепящие жесткий диск на месте.

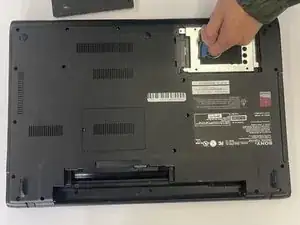

Используйте прикрепленную к жесткому диску синюю ленту, чтобы аккуратно снять его с ноутбука. Уберите диск в сторону.

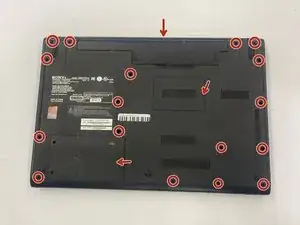

Удалите все винты, крепящие заднюю панель к ноутбуку.

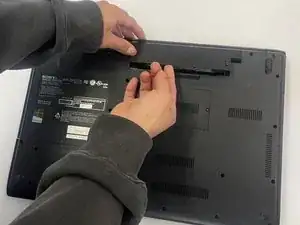

Осторожно поднимите заднюю панель, чтобы снять её.

Отсоедините кабели от вентилятора и открутите радиатор.

Радиатор имеет много металлических деталей, выступающих из его основания, и расположен под вентилятором.

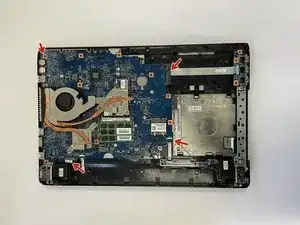

Осторожно отсоедините защелки по краям материнской платы.

Открутите винты, крепящие материнскую плату на месте. Уберите их в сторону.

На обратной стороне материнской платы отсоедините клавиатуру от материнской платы.

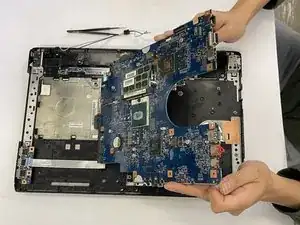

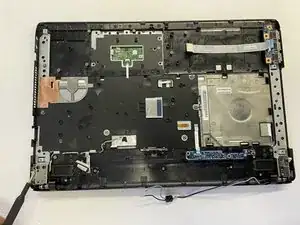

После того как все кабели будут отключены, аккуратно снимите материнскую плату.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
