Замена тачпада Lenovo Ideapad 320-17IKB
Это руководство показывает, как заменить тачпад в Lenovo 320-17IKB.
Перед заменой тачпада попробуйте обновить и переустановить драйверы тачпада. Вы поймёте, что тачпад неисправен, если курсор тормозит или дергается после обновления/переустановки драйверов.
Шаг 1 требует удаления детали, приклеенной на клей. Для повторного крепления этой детали потребуется клей/пайка.
Перед началом убедитесь, что ноутбук полностью выключен и отключён от любых внешних источников питания.
Шаг 1
Выключите компьютер и отключите его от сети.
Переверните ноутбук так, чтобы задняя крышка была обращена вверх.
Шаг 2
Снимите четырнадцать винтов Phillips #00 длиной 7 мм с задней крышки.
Шаг 3
Осторожно извлеките оптический привод, оттянув лицевую рамку от корпуса ноутбука.
Шаг 4
Используйте пальцы или инструмент для вскрытия, чтобы аккуратно снять заднюю крышку с нижней части ноутбука.
Разложите обе половины ноутбука рядом друг с другом.
Шаг 5
Снимите пять винтов Phillips #0 длиной 7 мм с держателя батареи.
Шаг 6
Зажмите соединительный провод одной рукой и подденьте разъём батареи другой рукой, аккуратно потянув разъём прямо и в направлении нижнего края корпуса.
При снятии батареи соблюдайте осторожность: держите её ровно и не вскрывайте, так как это может привести к пожару или взрыву.
Шаг 7
Снимите пять винтов Phillips #00 длиной 7 мм с радиатора вентилятора.
Шаг 8
Осторожно приподнимите узел вентилятора и извлеките его из ноутбука.
Аккуратно снимите соединительные провода с внешней стороны вентилятора, медленно "протаскивая" провод между выступами вентилятора.
Шаг 9
Осторожно приподнимите и снимите радиатор, отложите его в сторону.
Шаг 10
Снимите один винт Phillips #0 длиной 3 мм с карты Wi‑Fi.
Вытащите карту Wi‑Fi прямо из ноутбука.
Шаг 11
Осторожно потяните синие ленты, помеченные как "MB".
Аккуратно снимите другие разъёмы на фотографии, потянув их прямо наружу.
Синие разъёмы в чёрном держателе могут потребовать использования пинцета для освобождения защёлки перед снятием.
Шаг 12
Используя лопатку, аккуратно подденьте материнскую плату под держателем углового винта одной рукой и вытяните материнскую плату другой рукой.
Шаг 13

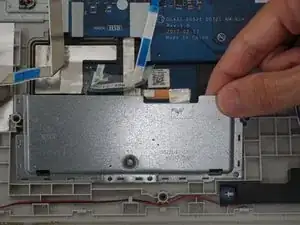

Используйте лопатку или инструмент для вскрытия, чтобы поддеть и освободить защёлки, удерживающие крышку тачпада.
Для повторного крепления этой части потребуется пайка/клей.
Снимите крышку тачпада.
Шаг 14
Отвинтите два винта Phillips #0 длиной 2.42 мм с верхней части тачпада.

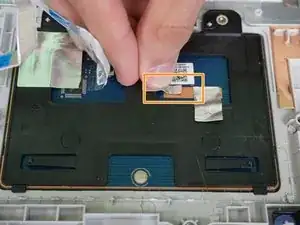

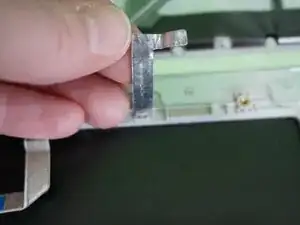

Отклейте ленту-кабель от тачпада, она приклеена.
Шаг 15
Поднимите тачпад снизу, чтобы снять его.
После установки нового тачпада не забудьте снова подключить ленту-кабель — без неё тачпад работать не будет.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы через сертифицированного переработчика R2 или e‑Stewards.
