Руководство по замене экрана Lenovo IdeaPad 330

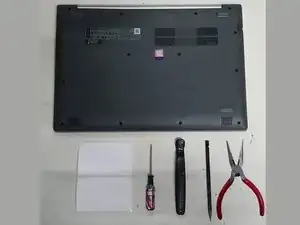

1- Контейнер или липкая бумага для винтов.

2- Маленькая крестовая отвёртка.

3- Нейлоновая лопатка/инструмент для поддёма.

Нейлон используется, потому что он не проводит ток и менее подвержен царапинам, так как это более мягкий материал.

4- Игловые плоскогубцы.

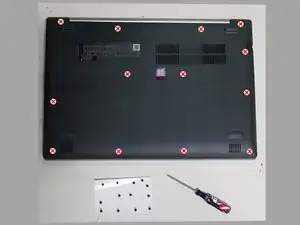

Удалите все 13 винтов с нижней части корпуса.

Не забудьте хранить винты вместе в безопасном месте, например на липкой бумаге или в чашке.

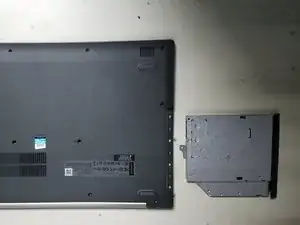

Осторожно выдвиньте DVD-привод.

Полезно тянуть за лицевую панель привода равномерным усилием.

1- Начните с переворачивания ноутбука и открытия крышки.

2- Возьмите лопатку/инструмент для поддёма.

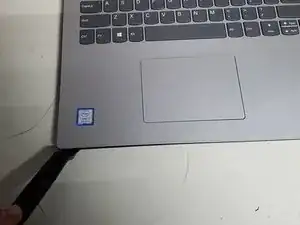

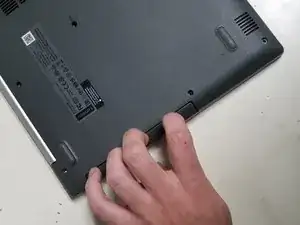

3- Начиная с переднего правого угла, используйте инструмент, чтобы разъединить верхнюю и нижнюю части корпуса.

4- Продолжайте обходить корпус, отделяя верхнюю часть от нижней.

См. следующий шаг, чтобы завершить снятие нижней панели

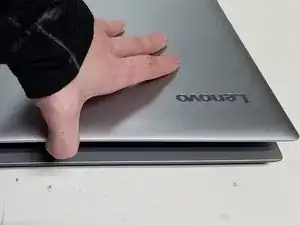

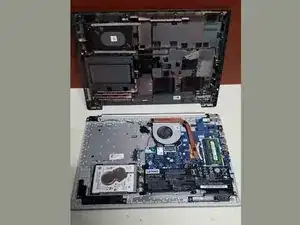

1- После того как панели разъединены, аккуратно закройте ноутбук и переверните его.

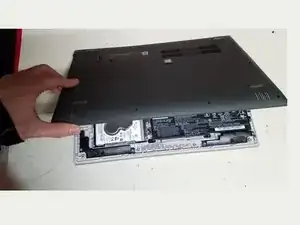

2- Осторожно снимите нижнюю панель, начиная со стороны, противоположной петлям.

Далее потребуется отключить некоторые элементы.

1- Возьмите лопатку/инструмент для поддёма.

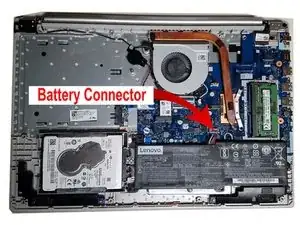

2- Используйте инструмент, чтобы аккуратно вынуть разъём батареи.

1- Возьмите лопатку/инструмент для поддёма или две лопатки.

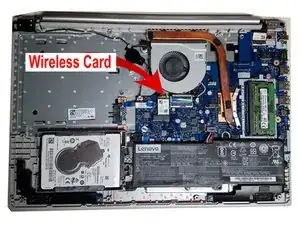

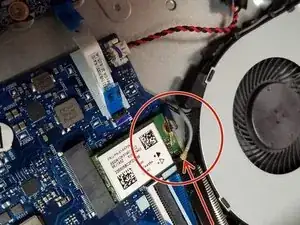

2- Аккуратно снимите все антенны с беспроводной карты.

Внимание! Убедитесь, что вы тянете разъёмы прямо вверх. Тянув под углом, можно повредить разъёмы.

Совет! Используйте две лопатки или одну лопатку и ноготь, чтобы захватить две стороны. Затем аккуратно потяните, покачивая вверх и снимая.

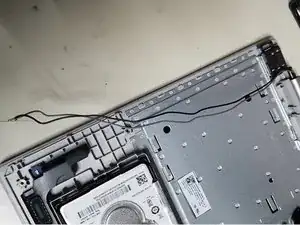

3- Аккуратно выведите антенные кабели из их каналов.

Совет! Начинайте со стороны петель — это даст дополнительный запас кабеля и облегчит отсоединение кабелей, прикреплённых к вентилятору процессора.

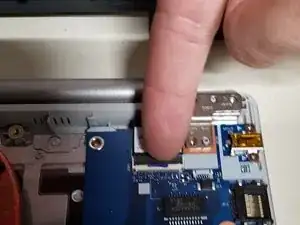

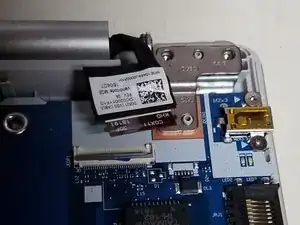

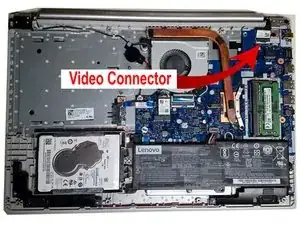

1- Подденьте защёлку, удерживающую видеокабель, ногтем или нейлоновой лопаткой, чтобы откинуть её вверх.

2- Аккуратно вытащите видеокабель, не сгибая ленточный кабель.

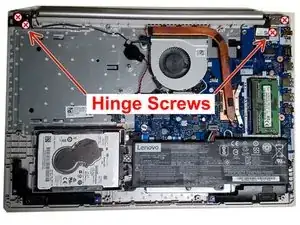

1- Возьмите крестовую отвёртку и удалите 4 винта петель.

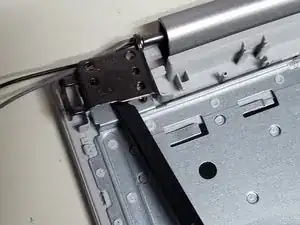

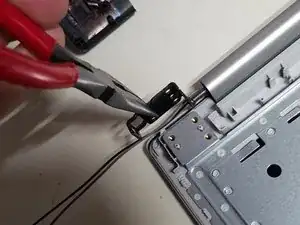

2- Аккуратно используйте лопатку, чтобы начать отделение петель от рабочей панели, затем осторожно захватите петли плоскогубцами и откройте их до конца.

3- Повторите шаг 2 для обеих петель.

4- Теперь экран должен легко отойти от рабочей панели.

1- Положите экран лицевой стороной вниз.

Внимание! Не перемещайте экран по поверхности, чтобы не поцарапать верхнюю панель.

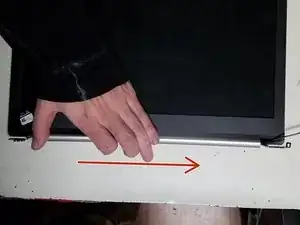

2- Снимите трубчатую деталь, проходящую между петлями, сдвинув её вправо.

3- Руками, начиная с места камеры, аккуратно поднимайте рамку изнутри.

4- Продолжайте по периметру, пока рамка полностью не снимется.

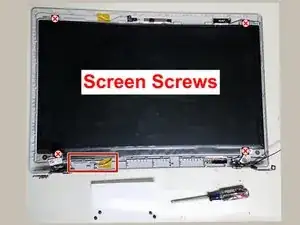

1- Возьмите крестовую отвёртку и удалите 4 винта, удерживающие экран.

2- Аккуратно освободите кабель экрана, показанный в красном прямоугольнике, из его канавок.

3- Аккуратно положите экран лицевой стороной вниз и снимите верхнюю панель.

4- Далее мы отсоединим видеокабель от экрана.

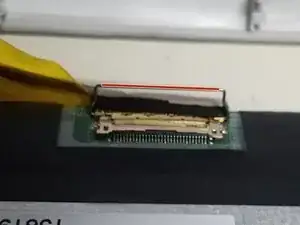

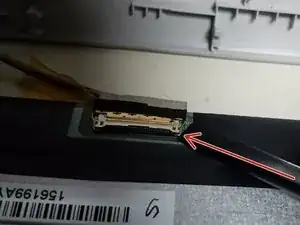

1- Подденьте защёлку на видеоконнекторе на задней стороне экрана с помощью лопатки.

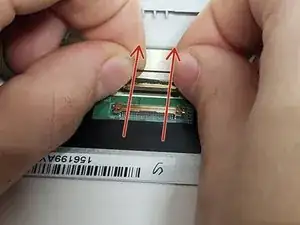

2- Захватите коннектор обеими руками и аккуратно и равномерно выньте видеоконнектор.

Готово! :) Теперь можно установить новый экран, выполнив все шаги в обратном порядке.
