Замена динамика Sony Vaio SVE15112FXS

Перед началом выключите питание ноутбука.

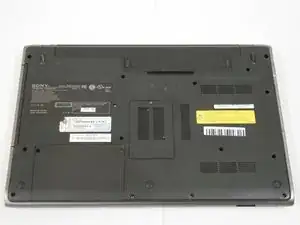

Переверните ноутбук так, чтобы он лежал верхней стороной вниз, а номер модели был обращён к вам.

Используйте отвёртку Phillips #0, чтобы выкрутить два винта 4,0 мм, фиксирующие крышку жёсткого диска.

Чтобы не потерять детали, рекомендуем размещать выкрученные винты на магнитном коврике для проекта.

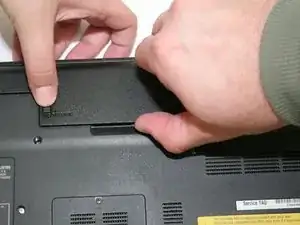

Чтобы открыть доступ к жёсткому диску, снимите крышку, сдвинув её к себе и поддев панель вверх.

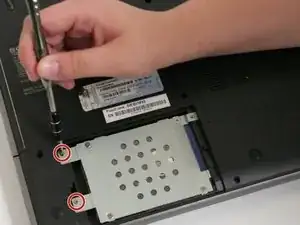

Используйте отвёртку Phillips #0, чтобы выкрутить два винта 4,0 мм, закрепляющие жёсткий диск в ноутбуке.

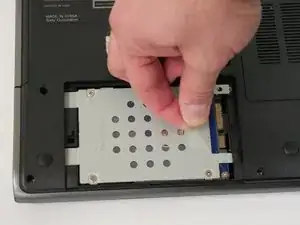

Потяните прозрачную пластиковую ленту влево, пока крепление не отсоединится от ноутбука.

Будет некоторое сопротивление при отсоединении жёсткого диска. Если он совсем не двигается, проверьте, что все крепёжные винты удалены.

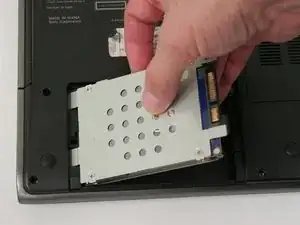

Поднимите жёсткий диск из отсека.

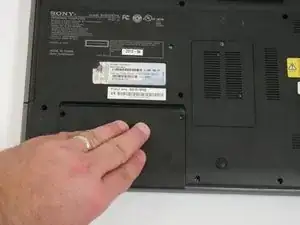

Используйте отвёртку Phillips #0, чтобы выкрутить один винт 4,0 мм рядом с наклейкой с номером модели.

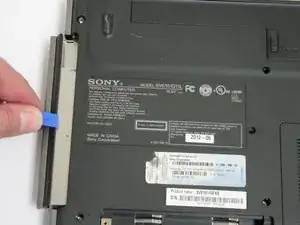

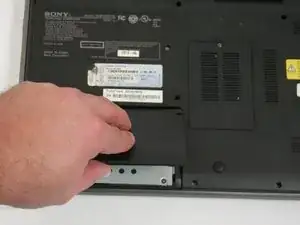

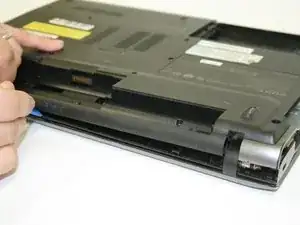

Используйте пластиковый инструмент для вскрытия, чтобы сдвинуть CD‑ROM наружу из корпуса ноутбука.

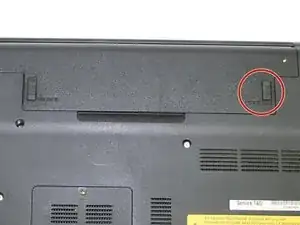

Поднимите вкладку «замок» вверх, чтобы разблокировать аккумулятор перед его извлечением.

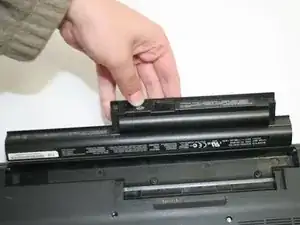

Одновременно нажимая вкладку «сброс», поднимите аккумулятор и потяните наружу, чтобы извлечь его из ноутбука.

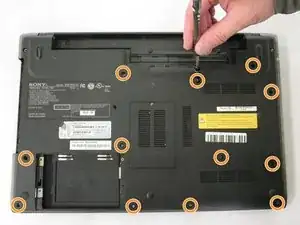

Чтобы освободить заднюю крышку, выкрутите все винты крышки с помощью отвёртки Phillips #0.

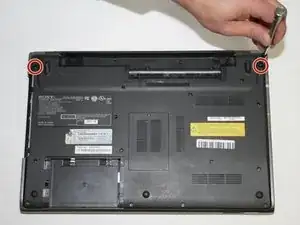

Удалите два винта 9,0 мм по обеим сторонам аккумулятора.

Удалите двенадцать винтов длиной 8,0 мм вдоль всей задней крышки.

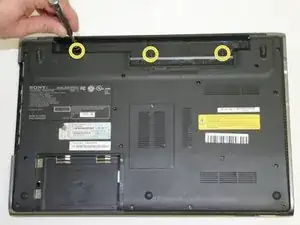

Удалите три винта 3,0 мм внутри отсека для аккумулятора.

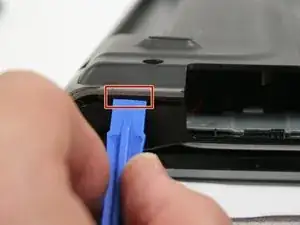

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать защёлки, расположенные под серебристой пластиковой накладкой. Повторите это по периметру задней крышки.

Проще всего начать около отсека CD‑ROM, там больше места.

Чтобы не повредить пластик и крышку, не прилагайте силы в труднодоступных местах и убедитесь, что инструмент полностью под чёрной пластиковой крышкой, а не только под серебристой накладкой.

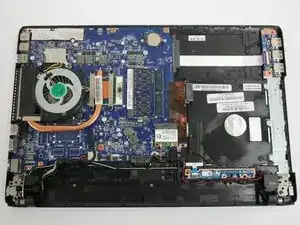

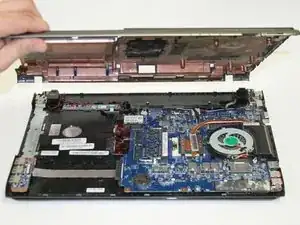

Поднимите заднюю крышку вверх и отведите её от ноутбука.

Поверните ноутбук так, чтобы отсек для аккумулятора был ближе к вам, а вентилятор — с левой стороны.

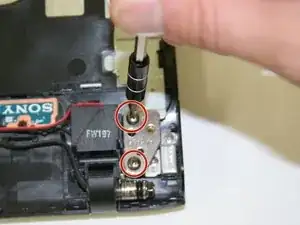

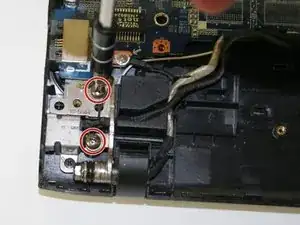

Используйте отвёртку Phillips #0, чтобы выкрутить два винта 9,0 мм, крепящих петли крышки рядом с левым и правым блоком динамиков.

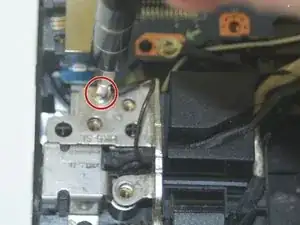

Используйте отвёртку Phillips #0, чтобы выкрутить один винт 3,0 мм, прикрепляющий заземляющий провод к левой петле крышки.

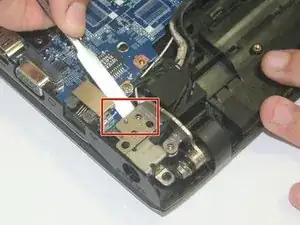

Используйте металлическую лопатку, чтобы поддеть и ослабить петли крышки рядом с левым и правым блоком динамиков.

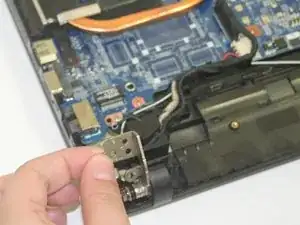

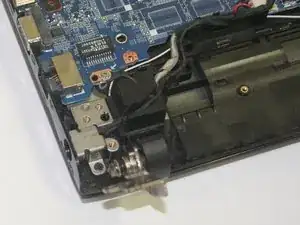

Оттяните каждую петлю крышки к себе, пока они полностью не окажутся в стороне.

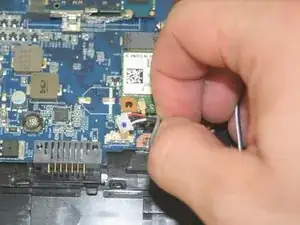

Используйте пластиковый инструмент для вскрытия, чтобы освободить белый разъём зарядки над левым блоком динамиков.

Не тяните за провода — это может вырвать их из разъёма зарядки.

Используйте отвёртку Phillips #0, чтобы выкрутить один винт 4,0 мм, прикрепляющий заземляющий провод к крупному кабелю экрана.

Это позволит отодвинуть кабель экрана, чтобы получить доступ к винту динамика под ним. Сам кабель экрана отключать не нужно.

Если трудно найти этот винт, ищите белую стрелку на материнской плате.

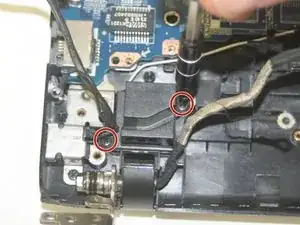

Используйте отвёртку Phillips #0, чтобы выкрутить два винта 3,0 мм, фиксирующие левый и правый блоки динамиков в ноутбуке.

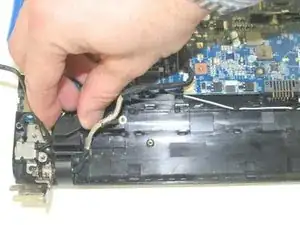

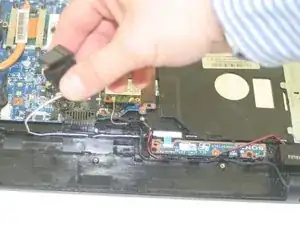

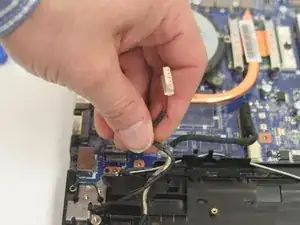

Начните с левого динамика и аккуратно ведите узел, распутывая чёрные и белые провода из направляющих для проводов.

Повторите процедуру с правым динамиком. Эти провода будут чёрного и красного цвета.

Обратите внимание на то, как провода обернуты вокруг крючков.

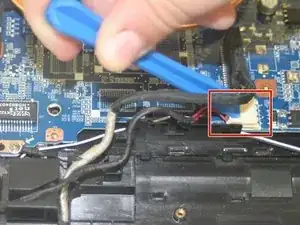

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить белый разъём проводки динамика на материнской плате.

Не тяните за провода — это может оторвать их от разъёма.
