Замена клавиатуры Sony Vaio SVE15112FXS

Перед началом отключите питание ноутбука.

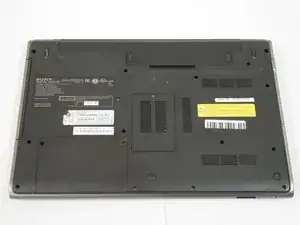

Переверните ноутбук так, чтобы он лежал вверх дном, а номер модели был обращён к вам.

Снимите два винта 4,0 мм крестовой отверткой #0, закрепляющие крышку жёсткого диска.

Чтобы не потерять детали, рекомендуется помещать свободные винты на магнитный коврик для проекта.

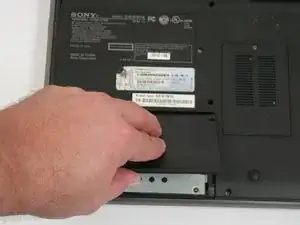

Чтобы открыть доступ к жёсткому диску, снимите крышку, сдвинув её в вашу сторону и потянув панель вверх.

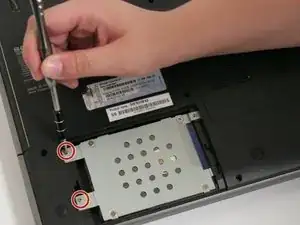

Снимите два винта 4,0 мм, крепящие жёсткий диск к ноутбуку, крестовой отверткой #0.

Потяните прозрачную пластиковую ленту влево, пока крепление не отсоединится от ноутбука.

При отключении жёсткого диска будет небольшое сопротивление. Если он совсем не двигается, проверьте, что все крепёжные винты удалены.

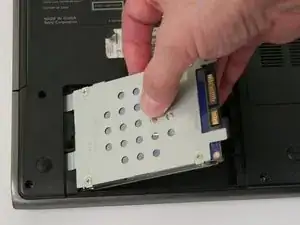

Поднимите жёсткий диск из посадочного места.

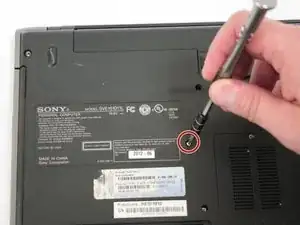

Снимите один винт 4,0 мм рядом с наклейкой с номером модели, крестовой отверткой #0.

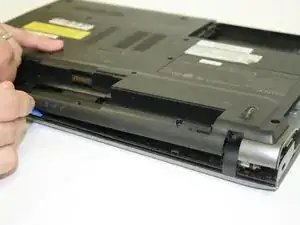

Используйте пластиковый инструмент для вскрытия, чтобы сдвинуть CD‑ROM и вынуть его из ноутбука.

Поднимите защёлку «замка» вверх, чтобы разблокировать батарею перед её снятием.

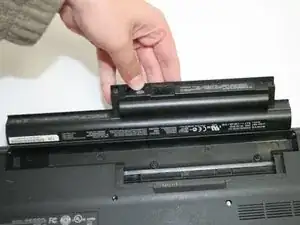

Пока вы поднимаете защёлку «освобождения» вверх, поднимите батарею и потяните наружу, чтобы извлечь её из ноутбука.

Чтобы освободить заднюю крышку, снимите все винты корпуса крестовой отверткой #0.

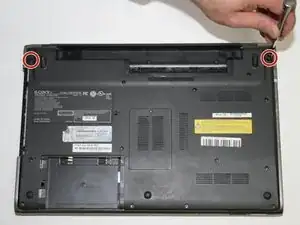

Снимите два винта 9,0 мм по обеим сторонам от батареи.

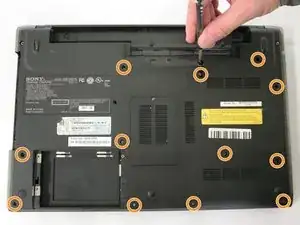

Снимите двенадцать винтов длиной 8,0 мм вдоль всей задней крышки.

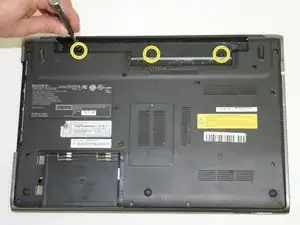

Снимите три винта 3,0 мм внутри отсека для батареи.

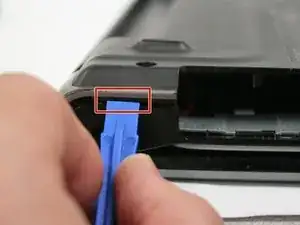

С помощью пластикового инструмента для вскрытия аккуратно подденьте защёлки, расположенные под серебристой пластиковой окантовкой. Повторите это по всей задней крышке.

Возможно, удобнее начать вокруг отсека CD‑ROM, так как там больше пространства.

Чтобы не повредить пластиковую окантовку и крышку, не применяйте силу в трудных местах и убедитесь, что инструмент полностью под чёрной пластиковой крышкой, а не только под серебристой окантовкой.

Поднимите заднюю крышку вверх и от корпуса ноутбука.

Осторожно нажмите на прямоугольное отверстие в отсеке CD‑ROM, чтобы ослабить клавиатуру.

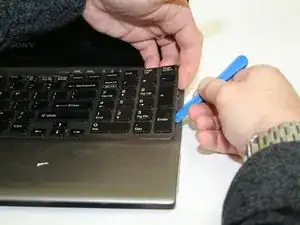

Используйте пластиковый инструмент для вскрытия, чтобы поддеть клавиатуру снизу. Только верхняя часть клавиатуры зафиксирована защёлками.

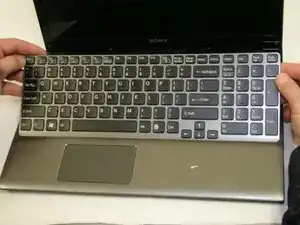

Поднимите клавиатуру в вашу сторону и от корпуса ноутбука.

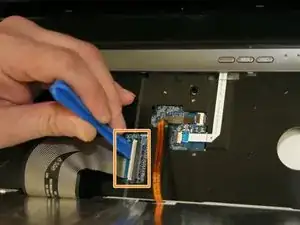

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить два ZIF‑коннектора, прикреплённых к каждой ленте. Оба находятся под клавиатурой и имеют прозрачную защёлку, которую нужно поднять вверх перед извлечением.

Откройте белый разъём, прикреплённый к медной ленте.

Откройте белый разъём, прикреплённый к чёрно‑белой полосатой ленте.

Будьте осторожны при открытии этих разъёмов. Лента закреплена под прозрачной защёлкой. Выдёргивание этих элементов из гнёзд усложнит их повторную сборку.

Снимите клавиатуру с корпуса ноутбука.
