Замена вентилятора Sony Vaio SVE15112FXS

Выключите ноутбук перед началом работы.

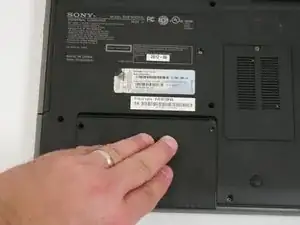

Переверните ноутбук так, чтобы он лежал лицевой стороной вниз, а номер модели был обращён к вам.

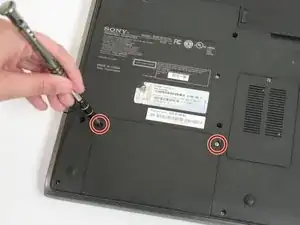

С помощью отвёртки Phillips #0 отврутите два винта 4,0 мм, крепящие крышку жёсткого диска.

Чтобы не потерять детали, мы рекомендуем поместить винты на магнитный коврик для проектов.

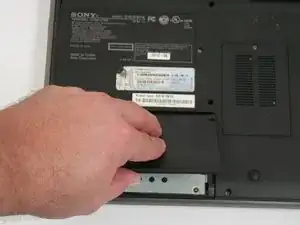

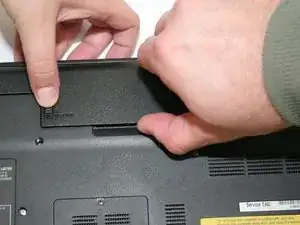

Чтобы получить доступ к жёсткому диску, снимите крышку, сдвинув её в вашу сторону и приподняв панель вверх.

Используя отвёртку Phillips #0, отврутите два винта 4,0 мм, крепящие жёсткий диск к ноутбуку.

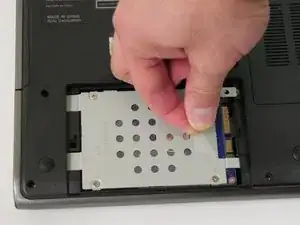

Потяните прозрачную пластиковую ленту влево, пока крепление не отсоединится от ноутбука.

При отключении жёсткого диска будет небольшое сопротивление. Если он совсем не двигается, проверьте, что все крепёжные винты удалены.

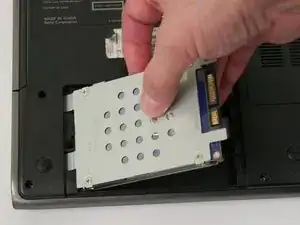

Поднимите жёсткий диск из отсека.

С помощью отвёртки Phillips #0 отврутите один винт 4,0 мм рядом с этикеткой с номером модели.

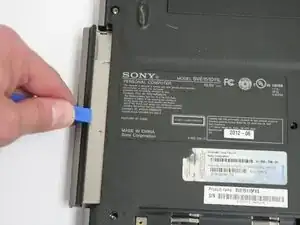

Используйте пластиковый инструмент для вскрытия, чтобы выдвинуть CD-ROM из ноутбука.

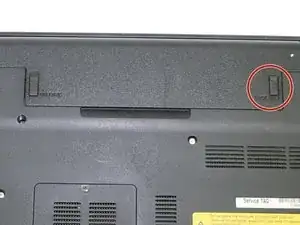

Сдвиньте защёлку «lock» вверх, чтобы разблокировать аккумулятор перед его снятием.

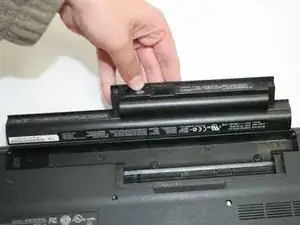

Одновременно нажимая вкладку «release» вверх, поднимите аккумулятор и потяните наружу, чтобы вынуть его из ноутбука.

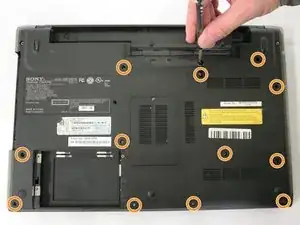

Чтобы отвинтить нижнюю крышку, удалите все винты крышки с помощью отвёртки Phillips #0.

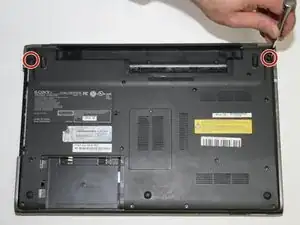

Удалите два винта 9,0 мм по обе стороны от аккумулятора.

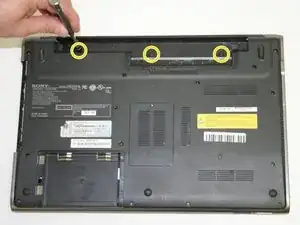

Удалите двенадцать винтов длиной 8,0 мм вдоль задней крышки.

Удалите три винта 3,0 мм внутри отсека для аккумулятора.

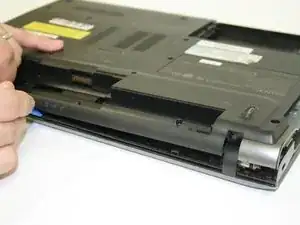

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать точки защёлок под серебристой пластиковой окантовкой. Повторите это по периметру задней крышки.

Проще всего начать в области привода CD-ROM, потому что там больше места.

Чтобы не повредить пластик и крышку, не тяните силой в трудных местах и убедитесь, что инструмент полностью под чёрной пластиковой крышкой, а не только под серебристой окантовкой.

Поднимите заднюю крышку вверх и отведите её от ноутбука.

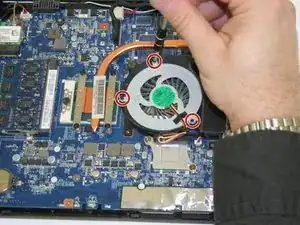

С помощью отвёртки Phillips #00 отврутите три винта 3,0 мм, крепящие вентилятор к узлу радиатора.

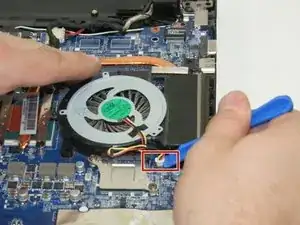

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить белый разъём питания.

Не тяните за провода — это может вырвать их из разъёма.

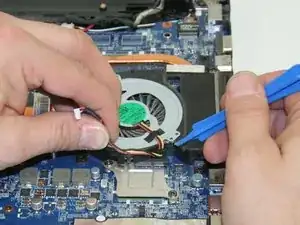

Осторожно разверните красный и жёлтый провода с крючков.

Запомните, как провода обернуты вокруг крючков.

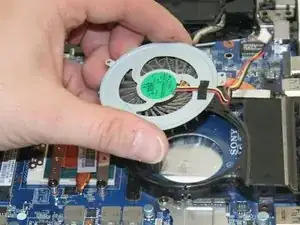

Поднимите вентилятор вверх, чтобы снять его с узла радиатора.
